خط إنتاج SMT صغير عالي الدقة 3040 طابعة قوالب CHM-551 SMT مطبعة رقائق T961

خط إنتاج SMT صغير عالي الدقة 3040 طابعة قوالب CHM-551 SMT مطبعة رقائق T961
High Precision Small SMT Production Line 3040 Stencil Printer CHM-551 SMT Chip Mounter Reflow Oven T961
خط إنتاج SMT صغير عالي الدقة 3040 طابعة قوالب CHM-551 SMT مطبعة رقائق T961 خط إنتاج SMT صغير عالي الدقة 3040 طابعة قوالب CHM-551 SMT مطبعة رقائق T961 خط إنتاج SMT صغير عالي الدقة 3040 طابعة قوالب CHM-551 SMT مطبعة رقائق T961 خط إنتاج SMT صغير عالي الدقة 3040 طابعة قوالب CHM-551 SMT مطبعة رقائق T961 خط إنتاج SMT صغير عالي الدقة 3040 طابعة قوالب CHM-551 SMT مطبعة رقائق T961 خط إنتاج SMT صغير عالي الدقة 3040 طابعة قوالب CHM-551 SMT مطبعة رقائق T961

صورة كبيرة :  خط إنتاج SMT صغير عالي الدقة 3040 طابعة قوالب CHM-551 SMT مطبعة رقائق T961

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Charmhigh
إصدار الشهادات: CE
رقم الموديل: طابعة استنسل 3040 / CHM-551 / T961 فرن إنحسر
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: $8960
تفاصيل التغليف: صندوق خشبي
وقت التسليم: 1-3 أيام عمل
شروط الدفع: <i>T/T;</i> <b>تي / تي ؛</b> <i>Western Union</i> <b>الاتحاد الغربي</b>
القدرة على العرض: 100 شهريا

خط إنتاج SMT صغير عالي الدقة 3040 طابعة قوالب CHM-551 SMT مطبعة رقائق T961

وصف
طابعة الاستنسل: 3040 نوع الطابعة اليدوية عالية الدقة CHM-550: 4 رؤوس 50 أجهزة تغذية مع فوهة تغيير التلقائي
T961: فرن إنحسر الناقل، 6 مناطق درجة الحرارة خط SMT: نوع التكوين العالي
تسليط الضوء:

3040 SMT Chip Mounter

,

CHM-550 SMT Chip Mounter

,

CHM-550 SMT خط إنتاج

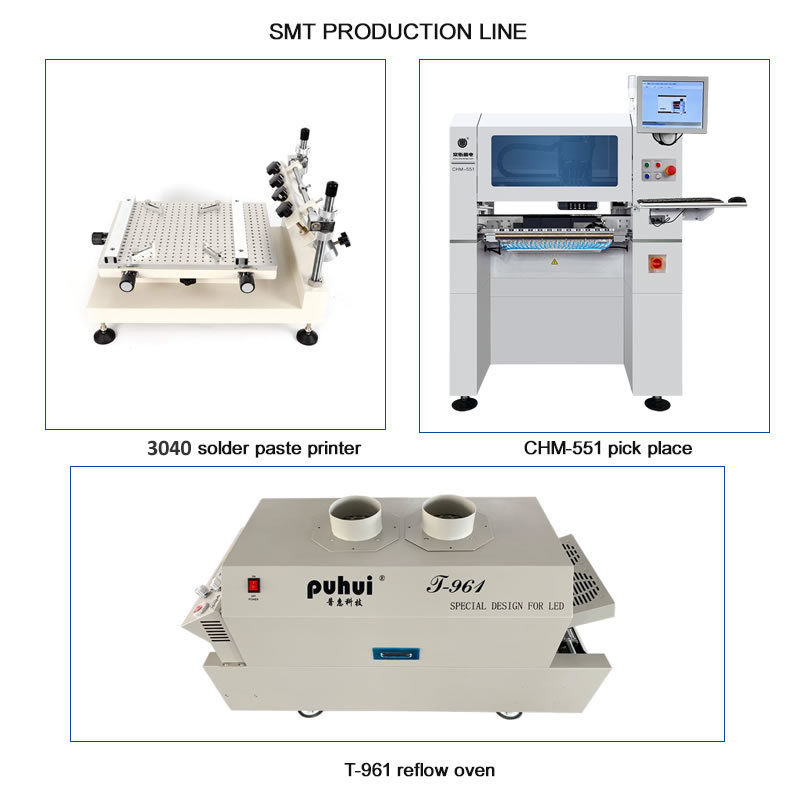

خط إنتاج SMT صغير عالي الدقة:

3040 طابعة قوالب، CHM-551 سطح المكتب SMT تشيب مونتر، فرن Reflow T961

لإنتاج الدفعات الصغيرة ، تجميع PCB ، حلول SMT اقتصادية

جيد لبدء الأعمال التجارية، التعليم الجامعي، البحث...



التكوين العالي، يتم دعم مكون 0201 الدقيق، (XY) ± 0.06mm؛CPK≥1.0


1طابعة شفرة 3040 المعلمات التقنية

النوع: الدليل
ج.و: 23 كجم
مساحة الطباعة القصوى: 250*400ملم
حجم العبوة: L 66cm*W 50cm*H 28cm


2. CHM-551آلة التقط والوضع

مواصفات CHM-551
الأبعاد 1050mm(L) x1050mm(W) x 880mm(H)
الوزن 210 كجم
إمدادات الطاقة AC220V (50Hz،مرحلة واحدة) 1.5kw
إمدادات الهواء 0.5MPa ~ 0.7MPa
توليد الفراغ مضخة فراغ

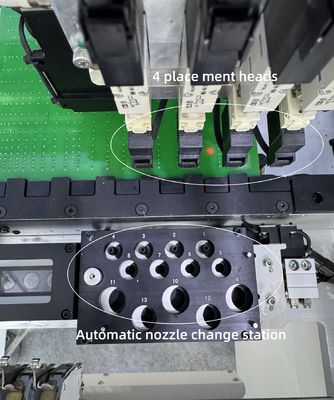

كمية رأس التركيب 4 رؤوس
سرعة التثبيت 11500CPH (المثلى)IPC9850: 8850cph
الدقة المتزايدة (XY) ± 0.06mm؛ CPK≥1.0
ارتفاع المكون 12ملم
نوع المكون 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA، الخ
(المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ)
سمك PCB 0.6mm~3.5mm
حجم PCB 350mm ((L) x270mm ((W) (المعيار) ؛
600mm ((L) x350mm ((W) (اختياري)
تغيير الفوهة تغيير الفوهة التلقائي(مكتبة فوهة 13 فتحة)
نظام التحكم جهاز كمبيوتر صناعي مدمج (ويندوز 7)
مجهزة بشاشة لوحة مفاتيح وماوس

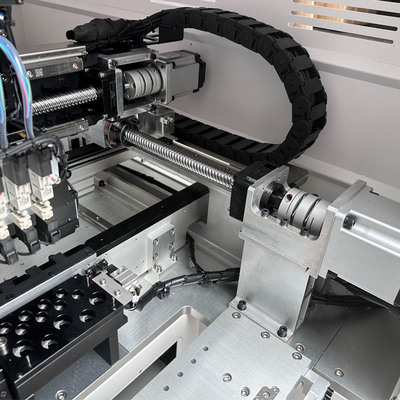

نظام القيادة

محور X&Y مدفوع بمحركات الخدمة

اعتماد تسريع وتباطؤ مرن على المنحنى S

نظام النقل المسمار الكروي + الدليل الخطي
نظام التغذية 50 ياماها 8 ملم القياسية الروائية / الكهربائية أكوام المغذيات
(مناسبة أيضاً لصندوق IC ومغذية العصا)
نظام الرؤية كاميرا لقطات الفورية x4 (حجم المكونات: 14mm × 14mm) ؛
IC camerax1 (حجم المكونات المطبق: 25mm × 25mm)
علامة كاميراكس2



قائمة الأجزاء

البند كمية البند كمية
آلة التقط والوضع 1 الزنجبيل 1
فوهات 8 المفتاح الداخلي للهكساجون 1
صندوق الأدوات 1 زيت التشحيم 1
بطاقة الضمان 1 مرشح 4
دليل المستخدم 1 وصلة سريعة 1
تقرير الاختبار 1 لوحة الماوس 1
فرشاة 1 كابل الطاقة 1

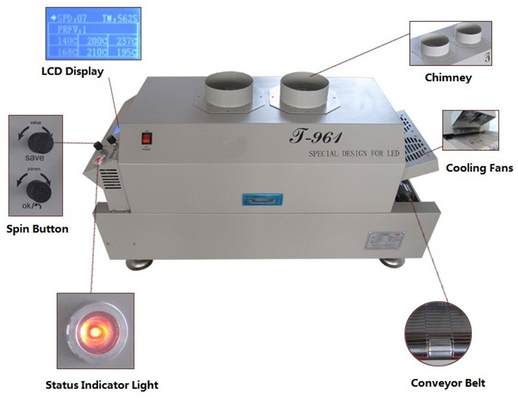

3. T961 المعلمات:

النموذج T-961
كمية منطقة التدفئة أعلى3/أسفل3
طول منطقة التدفئة 730ملم
نوع التدفئة مستوى الذكية من السيروكو وتسخين الأشعة تحت الحمراء السريع
كمية منطقة التبريد 1
الحد الأقصى لعرض لوحة PCB 230ملم
اتجاه العملية اليسار→اليمين
خيارات التسليم شبكة النقل وسلسلة النقل
سرعة الحزام النقل 0-290mm/min
مصدر الطاقة 220 فولت 50/60 هرتز
القوة القصوى 3.5 كيلوواط
وقت التسخين حوالي 7 دقائق
نطاق تحكم درجة الحرارة درجة حرارة الغرفة 300
وضع تحكم درجة الحرارة تحكم PID في الحلقة المغلقة
دقة التحكم في درجة الحرارة ± 1
انحراف توزيع درجة حرارة PCB ±2
الأبعاد الكلية 1000 × 466 × 445 ملم
وزن الجهاز 70 كجم



صور مفصلة:

خط إنتاج SMT صغير عالي الدقة 3040 طابعة قوالب CHM-551 SMT مطبعة رقائق T961 0

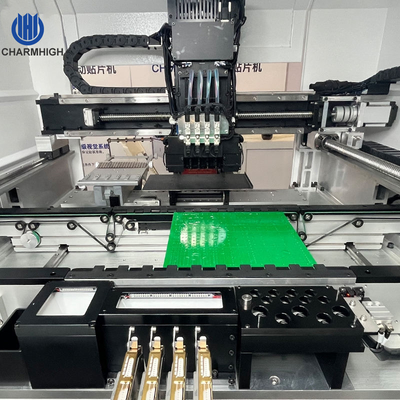

الآن تم تحديث CHM-550 إلى CHM-551، الصورة كما في الأسفل:



خط إنتاج SMT صغير عالي الدقة 3040 طابعة قوالب CHM-551 SMT مطبعة رقائق T961 1

خط إنتاج SMT صغير عالي الدقة 3040 طابعة قوالب CHM-551 SMT مطبعة رقائق T961 2

خط إنتاج SMT صغير عالي الدقة 3040 طابعة قوالب CHM-551 SMT مطبعة رقائق T961 3



خط إنتاج SMT صغير عالي الدقة 3040 طابعة قوالب CHM-551 SMT مطبعة رقائق T961 4



خط إنتاج SMT صغير عالي الدقة 3040 طابعة قوالب CHM-551 SMT مطبعة رقائق T961 5



الصورة من العميل:

خط إنتاج SMT صغير عالي الدقة 3040 طابعة قوالب CHM-551 SMT مطبعة رقائق T961 6

خط إنتاج SMT صغير عالي الدقة 3040 طابعة قوالب CHM-551 SMT مطبعة رقائق T961 7



طابعة ستينسل يدوية 3040، للوحات المنسوجة مزدوجة الطبقة:

خط إنتاج SMT صغير عالي الدقة 3040 طابعة قوالب CHM-551 SMT مطبعة رقائق T961 8



T961 فرن إعادة التدفق الخالي من الرصاص، حجم التسخين أكبر 730x230mm، لPCB طبقة مزدوجة:



خط إنتاج SMT صغير عالي الدقة 3040 طابعة قوالب CHM-551 SMT مطبعة رقائق T961 9



أفضل مزيج من خط SMT الصغير، ونحن نوصي به! يرجى شراء مع الثقة.

مزود من مصنع رائع مع ضمان الجودة





الرجاء ملاحظة:

الـ CHM-551 SMT pick and place machine تحتاج فقط إلى توصيل مصدر هواء خارجي يتم إعداده بنفسك، لا حاجة إلى أشياء أخرى.

لقد مرّت الآلة بمراقبة الجودة قبل الرحيل

نحن نقدم خدمة بعد البيع في الوقت المناسب، كل آلة 100٪ اختبار جيدا قبل الشحن. يرجى شرائها بثقة.

استمتع مع آلة الاختيار والوضع!



الخدمة والضمان:

الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.

نحن دائما نقدم قطع الغيار للآلات المصنعة الموثوقة المباشرة.

نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.

توفير خدمة ما بعد البيع من شخص إلى آخر كل آلة تم اختبارها بنسبة 100% قبل الشحن
