CHM-550 عالية الدقة 4 رؤوس SMT PCB مكون تركيب آلة مع الجدول

CHM-550 عالية الدقة 4 رؤوس SMT PCB مكون تركيب آلة مع الجدول
CHM-550 High Precision 4 Heads SMT PCB Component Mounting Machine With Table
CHM-550 عالية الدقة 4 رؤوس SMT PCB مكون تركيب آلة مع الجدول CHM-550 عالية الدقة 4 رؤوس SMT PCB مكون تركيب آلة مع الجدول CHM-550 عالية الدقة 4 رؤوس SMT PCB مكون تركيب آلة مع الجدول CHM-550 عالية الدقة 4 رؤوس SMT PCB مكون تركيب آلة مع الجدول CHM-550 عالية الدقة 4 رؤوس SMT PCB مكون تركيب آلة مع الجدول

صورة كبيرة :  CHM-550 عالية الدقة 4 رؤوس SMT PCB مكون تركيب آلة مع الجدول

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Charmhigh
إصدار الشهادات: CE
رقم الموديل: CHM-550 مع قاعدة
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: Negotiation
تفاصيل التغليف: صندوق خشبي
وقت التسليم: 1-3 أيام
شروط الدفع: تي / تي ، ويسترن يونيون
القدرة على العرض: 100 شهريا

CHM-550 عالية الدقة 4 رؤوس SMT PCB مكون تركيب آلة مع الجدول

وصف
PCB ماكس منطقة لقط: 400 مم (طول) × 300 مم (عرض) الطاعم: 50 قطعة مغذيات ياماها (مغذي هوائي وكهربائي)
نظام تشغيل: Windows (يأتي مع جهاز كمبيوتر ولوحة مفاتيح وماوس) المعايرة الإيمانية: معايرة تلقائية لنقطة مارك
ارتفاع المكون: 12 ملم سرعة التركيب: 6000 cph (مثالي)
الوزن الصافي: 190 كجم فوهة: مغير فوهة أوتوماتيكي مع مكتبة فوهة 13 قطعة
تسليط الضوء:

آلة تركيب مكونات PCB 12 مم

,

آلة تركيب مكونات ثنائي الفينيل متعدد الكلور 6000cph

,

آلة تركيب SMT PCB

مثالي و Ecnomic4 رؤوس 50 مغذيآلة وضع مكونات ثنائي الفينيل متعدد الكلور 220 فولت / 110 فولت

CHM-550 SMT Pick and Place Machineمع القاعدة، جيد لإنتاج دفعة SMT

تغيير فوهة السيارات، لا حاجة لفوهة التغيير اليدوي ، والعمل معمغذيات ياماها العالمية



فيديو العمل على يوتيوب:

4 رؤوس SMT Pick Place Machine إنتاج CHM-550:
https://www.youtube.com/shorts/dP1kel83B7E



يعمل CHM-550 مع وحدة التغذية الهوائية Yamaha والمغذي الكهربائي:
https://youtu.be/Nmt3wSvmE50



الموديل: CHM-550

* 4 رؤوس وضع مع مبدل فوهة تلقائي
* دعم 50 قطعة مغذيات ياماها الهوائية والكهربائية

* تكوين أعلى بدقة عالية ، دعم 0201
* يأتي مع جهاز كمبيوتر (شاشة ، لوحة مفاتيح ، ماوس USB)



مواصفات Charmhigh CHM-550
أبعاد 980 (طول) × 1050 (عرض) × 880 ملم (ارتفاع)
وزن 190 كجم
قوةإمداد AC220V (50 هرتز ، أحادي الطور) ، 2.1 كيلو واط
مزود الهواء 0.5 ميجا باسكال ~ 0.6 ميجا باسكال
توليد الفراغ مولد فراغ اليابان PISCO
تصاعد الرأس 4 رؤساء
تصاعد السرعة 6000cph (الأمثل)
دقة التركيب ± 50μm @ μ ± 3σ / رقاقة
دقة التحكم 5 ميكرومتر
ارتفاع المكون 12 ملم
نوع المكون

0201/0402/0603 ~ 5050 / SOT / SOP / QFP / QFN / BGA ، إلخ.

(المقاوم / المكثف / الصمام الثنائي / الصمام الثلاثي / LED / IC ، إلخ.)

سمك ثنائي الفينيل متعدد الكلور 0.6 مم ~ 3.5 مم
حجم ثنائي الفينيل متعدد الكلور 400 مم (طول) × 300 مم (عرض)
تسليم ثنائي الفينيل متعدد الكلور يدويا
تغيير الفوهة تغيير الفوهة تلقائيًا (مكتبة فوهة ذات 13 فتحة)
نظام التحكم

كمبيوتر صناعي مدمج (نظام Windows)

مزود بشاشة ولوحة مفاتيح وماوس

نظام القيادة محور X&Y مدفوع بمحركات مؤازرة ؛اعتماد تسارع وتباطؤ منحنى S مرن
نظام النقل الكرة اللولبية + دليل خطي

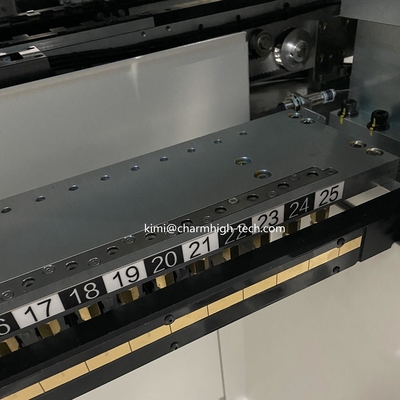

نظام التغذية

50 ياماهافتحات التغذية الهوائية / الكهربائية القياسية 8 مم

(مناسب أيضًا لصينية IC + عصا / أنبوب / وحدة تغذية اهتزاز)

نظام الرؤية

كاميرا لقطة × 4 (حجم المكون قابل للتطبيق: 14 مم × 14 مم) ؛

كاميرا IC × 1 (حجم المكون قابل للتطبيق: 25 مم × 25 مم) ؛

وضع علامة على الكاميرا × 2



CHM-550 مع القاعدة ، يمكنك اختيار سطح مكتب واحد أو عمودي:



CHM-550 عالية الدقة 4 رؤوس SMT PCB مكون تركيب آلة مع الجدول 0

CHM-550 عالية الدقة 4 رؤوس SMT PCB مكون تركيب آلة مع الجدول 1



تسليط الضوء:

1. تبادل فوهة السيارات ، لا تحتاج إلى تغيير فوهة يدويا ، مريحة للغاية!

2. نظام كاميرا رؤية قوي ، كاميرات محدثة بدقة أعلى ، IC placecd أكثر دقة ، و min مكون 0201.

3. التكوين العالي مع البرامج الذكية ، وعمر أطول ، توفر Charmhigh جزءًا ميكانيكيًا أقوى.



العمل مع مغذيات ياماها القياسية العالمية (اشترى بشكل منفصل):

خيار:

1. مغذي كهربائي 8mm / 12mm / 16mm / 24mm / 32mm / 44mm
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm مغذي هوائي

3. مغذي الاهتزاز



ملاحظات العملاء:

CHM-550 عالية الدقة 4 رؤوس SMT PCB مكون تركيب آلة مع الجدول 2

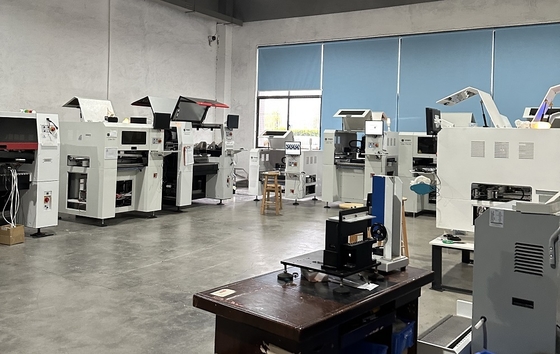

Charmhigh SMT ، توريد المصنع ، التسليم الفوري:

CHM-550 عالية الدقة 4 رؤوس SMT PCB مكون تركيب آلة مع الجدول 3



Charmhigh ، العلامة التجارية الأعلى Chiense.

CHM-550 عالية الدقة 4 رؤوس SMT PCB مكون تركيب آلة مع الجدول 4



يرجى الملاحظة:
آلة الالتقاط والوضع كاملة مع جميع الملحقات المضمنة في العبوة ، وجاهزة للاستخدام!
الشيء الوحيد الذي تحتاج إلى تحضيره هو ضاغط هواء خارجي (يزود الهواء للمغذيات الهوائية).
الرجاء شراء هذا الجهاز بثقة.
استمتع مع آلة الاختيار والمكان!


الخدمة والضمان:
تتمتع الماكينة الكاملة بضمان لمدة عام واحد من وقت الشراء والخدمة مدى الحياة.
نحن نقدم دائمًا قطع غيار للآلة ، وإمداد المصنع مباشرة بضمان.
نحن نقدم خدمة Q / A ودعم استكشاف الأخطاء وإصلاحها وخدمة المشورة الفنية عبر الإنترنت.
نحن نقدم خدمة ما بعد البيع الفردية.تم اختبار كل آلة بنسبة 100٪ جيدًا قبل الشحن.
