الكل في واحد CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System

الكل في واحد CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System
الكل في واحد CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System الكل في واحد CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System الكل في واحد CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System

صورة كبيرة :  الكل في واحد CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Charmhigh
إصدار الشهادات: CE
رقم الموديل: CHMT48VA
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: $3980
تفاصيل التغليف: صندوق خشبي
وقت التسليم: 1-2 يوم
شروط الدفع: T / T ، باي بال ، ويسترن يونيون
القدرة على العرض: 200 شهريا

الكل في واحد CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System

وصف
الطاعم: 29 قطعة (8 مم -22 قطعة ، 12 مم -4 قطع ، 16 مم -2 قطعة ، 24 مم -1 قطعة) رأس التنسيب: 2 قطعة رؤوس مع فوهات جوكي
مكونات الدعم: 0402،0603-5050 ، SOP ، QFN إلخ. سرعة: 3000 cph مع الرؤية
صحة: 0.025 ملم حجم ثنائي الفينيل متعدد الكلور: 10 * 10 مم ~ 355 مم (L) × 355 مم (ث)
تسليط الضوء:

نظام Linux المضمن CHMT48VA

,

آلة اختيار ووضع سطح الطاولة

,

CHMT48VA SMT Pick And Place Machine

كمبيوتر بنظام Linux الصناعي الكل في واحد ، ونظام CCD بكاميرا الرؤية المزدوجة
CHM-T48VA سطح المكتب SMT انتقاء ووضع آلة PNP
110 فولت 220 فولت النسخة الإنجليزية شهادة CE

رابط الشراء مباشرة من متجر Aliexpress:
https://www.aliexpress.com/item/32502909690.html؟spm=2114.12010612.8148356.5.2d2032dcu4dcYa

يدعم PayPal أيضًا ، حساب PayPal الخاص بنا هو: sales@charmhigh-tech.com



يرجى الرجوع إلى رابط الفيديو على النحو التالي:
CHMT48VA العميل العامل من بلجيكا:

www.youtube.com/watch؟v=HiQF7R4X3UE

انتقاء ووضع آلة CHMT48VA وضع LED:

www.youtube.com/watch؟v=-tLj0SrvEMw



مواصفات CHMT48VA:



المعلمة الفنية لـ
CHMT48VA

البعد

L 960mm * W 705mm * H 335mm

منطقة ثنائي الفينيل متعدد الكلور

10 * 10 ~ 355 * 355 ملم

السفر المحور XY

400 * 460 مم

نطاق نقل المحور Z.

15 ملم

اختر وضع الرأس

2 قطع

تصاعد السرعة

مع رؤية 3000 ~ 4000cph ؛بدون رؤية
6000cph-7000cph (ملاحظة: cph تعني رقاقة في الساعة)

دقة العمل

± 0.025 مم

كومة

8 مم = 22 كومة ؛12 مم = 4 مكدس ؛16 مم = 2 مكدس ؛
24 مم = 1 كومة ؛IC الأمامي = 12 كومة ؛
درج IC المحدد من قبل المستخدم = 20 حزمة

مضخة فراغ

2 قطعة في البناء (كتم الصوت)

نظام الرؤية

عرض أعلى وأسفل الكاميرات المزدوجة

نظام كمبيوتر بالداخل

نظام لينوكس من الداخل ، مستقر للغاية ، لا يحتاج إلى كمبيوتر خارجي

برنامج لإدخال ملف CSV

بواسطة Protel 99SE ؛مصمم ألتيوم

ملفات الدعم

ملف .csv

شاشة اللمس

شاشة تعمل باللمس مقاس 7 بوصات (15.6 سم * 9.3 سم)

حزم الدعم

0402،0603،0805،1206،1210،3528،5050 ، SO-16 ، SOT-23 ، SOT-89 ، TO-252 ، SOP ، QFN ، LQFP .... أنواع مختلفة من IC (الحجم الأقصى 22 * ​​22 مم)

الجهد االكهربى

تيار متردد 110 فولت / 220 فولت ، 50/60 هرتز (قم بتزويد القابس لبلدك)

الوزن الإجمالي

73 كجم (مع صندوق خشبي التعبئة)


مزايا:
1. برنامج ملائم ، نظام لينوكس مدمج للآلة ، لوحة رئيسية مستقرة للصناعة ، عملية مستقلة ، لا تحتاج إلى كمبيوتر خارجي ، عملية أسهل وأكثر ملاءمة ، تعلم بسرعة.
2. شاشة تعمل باللمس مدمجة ، لا تحتاج إلى شاشة خارجية ، غرفة محفوظة ، عملية أكثر ملاءمة ، فأرة USB مدعومة أيضًا.
3. كاميرات الرؤية العلوية والسفلية ، قم بتصحيح موضع كل مكون ، يمكنك عرض صورة الرؤية من الشاشة لكل مكون. (أقصى حجم للمكون 22 * ​​22 مم)
4. لديها تركيبات لقط مرنة PCB ، مناسبة لأحجام مختلفة من PCB.
5. إنها تدعم صينية IC المخصصة ، ويمكن تثبيت صينية IC على طاولة الآلة.
6. رأسان متصاعدان مع فوهات Juki 2 قطعة ، فوهة Juki داخل المغناطيس ، لذلك يمكن إزالتها بالإصبع ، لا حاجة للفك باستخدام مفتاح الربط ، زاوية دوران الفوهات -180 درجة إلى +180 درجة.
7. آلة الكل في واحد ، 29 قطعة مغذيات مدرجة في الآلة ، لا حاجة لشراء أجزاء أخرى ، الآلة جاهزة للعمل.
8. كشف المحور Z ، تعود إبرة سحب الآلة تلقائيًا إلى الأصل لتجنب كسر الفوهات.
9. دعم مكون الارتفاع ماكس 5 مم.
10. التحكم في الحلقة المغلقة ، المحور X ، Y مع التشفير ، ليس خارج الخطوة.
11. تمت معايرة ثنائي الفينيل متعدد الكلور بواسطة موضع مكونين ، ثم تتم معايرة المكونات الباقية تلقائيًا.
12. مع الكشف عن الفراغ ، مع التغذية التلقائية ، إذا امتص أحد المكونات معوجًا ، فإنه سيرميها تلقائيًا إلى منطقة الترسيب ، ثم يختار واحدًا جديدًا لتثبيته مرة أخرى.
13. مع كشف الرؤية ، سوف الكاميرا زاوية التصحيح التلقائي للمكون وتوضع على لوحة PCB في المكان المناسب.إذا لم يلتقط الرؤوس المكونات ، فستكتشفها الكاميرا وتعود للاختيار مرة أخرى ، 3 مرات لا تلتقط ، سوف تنبه الآلة وتتوقف ، بعد توريد المواد ، ثم تواصل العمل ، لا حاجة للبدء من جديد.
14. يأتي مع أداة التحويل (إصدار الكمبيوتر الشخصي) ، وتحرير ملف العمل في الكمبيوتر وتحميل ملف العمل إلى الجهاز عن طريق منفذ USB ، بسرعة وسهولة.
15. دعم لوحات بألواح.
16. إذا لم يكن لديك ملف PCB ، يمكنك إنشاء ملف عمل جديد لبرمجته في الجهاز مباشرة.
17. دعم خطوة واحدة.
18. دعم قطع الأشرطة / المواد السائبة / مادة الأنبوب.

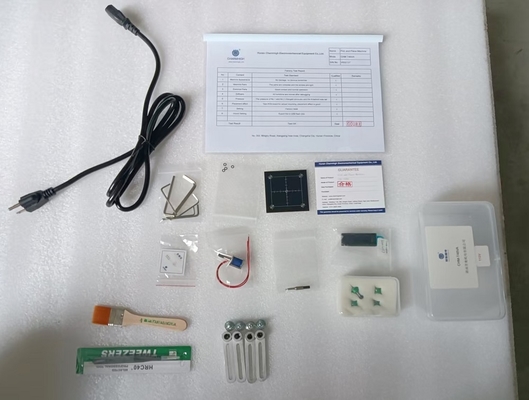

الملحقات القياسية لـ CHMT48VA:
1) آلة الانتقاء والمكان CHMT48VA: 1
2) مجموع 4 قطع فوهة جوكي (حجم 503 ، 504 ، 505 ، 506)
3) برنامج تشغيل USB 8G 1
4) سلك الطاقة 1
5) سحب إبرة 2
6) لفائف سحب الدبوس 1
7) ضبط وضع الكاميرا على السبورة السوداء 1
8) مفتاح سداسي 6
9) ملاقط 1
10) الفرشاة 1
11) قلم لشاشة تعمل باللمس 1
12) تركيبات لعلبة IC 4
13) الشحوم 1
14) دليل المستخدم باللغة الإنجليزية 1

100٪ صور حقيقية:

الكل في واحد CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 0

الكاميرا العلوية والسفلية ، تأكد من دقة كل مكان في المكان:
الكل في واحد CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 1

محرك المحور XY مع جهاز التشفير والتحكم في الحلقة المغلقة ، تأكد من عدم فقد الخطوات:
الكل في واحد CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 2

دعم قطع الشريط أيضًا:
الكل في واحد CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 3
دعم مغذي الاهتزاز:
الكل في واحد CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 4

علبة IC المخصصة:
الكل في واحد CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 5

شاشة تعمل باللمس ، ماوس USB مدعوم أيضًا:
الكل في واحد CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 6
الكل في واحد CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 7

فوهات جوكي ، عملية فتح سهلة للغاية ، مغناطيس من الداخل ، لا حاجة لاستخدام مفتاح الربط للأسفل:
الكل في واحد CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 8

التعبئة آمنة جدا:
الكل في واحد CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 9

والجدير بالذكر:
آلة الالتقاط والوضع كاملة مع جميع الملحقات المضمنة في العبوة ،
إنها آلة شاملة وجاهزة للاستخدام!
يمكنك استخدامه عند استلامه.دعم فني جيد بعد البيع ، يرجى شرائه بثقة.
استمتع مع آلة الاختيار والمكان!



ضمان:
تتمتع الماكينة الكاملة بضمان لمدة عام واحد من وقت الشراء والخدمة مدى الحياة.
نحن نقدم دائمًا قطع غيار للآلة ، توريد مباشر موثوق به من المصنع.
نحن نقدم خدمة Q / A ودعم استكشاف الأخطاء وإصلاحها وخدمة المشورة الفنية عبر الإنترنت.تقديم خدمة ما بعد البيع واحد لواحد.
كل آلة 100٪ اختبار جيدا قبل الشحن.
دعم تقني:
كيمي موب: 0086135106 75756
سكايب: kimiliu89
بريد إلكتروني:kimi@charmhigh-tech.com

مرحبا بكم في متابعتنا في موقع YouTube: www.youtube.com/channel/UCKRczL5Hywx59M_2SWGJOsA/videos
إذا كنت ترغب في رؤية المزيد من المعلومات ومقاطع الفيديو ، يرجى الاتصال بنا عبر البريد الإلكتروني.
سنرد عليك في المرة الأولى.

الكل في واحد CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 10



لماذا تختار شارمهاي؟
1. خفيفة الوزن الجسم ، وتحتل مساحة صغيرة
2-واجهة سهلة الاستخدام ، لا تحتاج إلى مهندس SMT محترف ، جهاز على مستوى الدخول
3.عالية التكامل ، لا تحتاج إلى مضخة إضافية أو أي مرفق داعم
4. عالية الدقة والموثوقية ، وتشكل خلل في العمل اليدوي
5.تكلفة منخفضة ، وتقليل النفقات لامتلاك خط إنتاج SMT أوتوماتيكي محترف
6. international express مع خدمة من الباب إلى الباب ، 3-5 أيام عمل التسليم
7. خاص بالبحث والتطوير المخبري والعينات لتجنب الكشف عن أي براءات اختراع وتصميمات
