T961 سطح المكتب فرن إنحسر مع ناقل 730 * 230mm 6 مناطق درجة الحرارة 3.5KW آلة لحام

T961 سطح المكتب فرن إنحسر مع ناقل 730 * 230mm 6 مناطق درجة الحرارة 3.5KW آلة لحام
T961 Desktop Reflow Oven with conveyor 730*230mm 6 temp Zones 3.5KW Soldering Machine
T961 سطح المكتب فرن إنحسر مع ناقل 730 * 230mm 6 مناطق درجة الحرارة 3.5KW آلة لحام T961 سطح المكتب فرن إنحسر مع ناقل 730 * 230mm 6 مناطق درجة الحرارة 3.5KW آلة لحام T961 سطح المكتب فرن إنحسر مع ناقل 730 * 230mm 6 مناطق درجة الحرارة 3.5KW آلة لحام T961 سطح المكتب فرن إنحسر مع ناقل 730 * 230mm 6 مناطق درجة الحرارة 3.5KW آلة لحام

صورة كبيرة :  T961 سطح المكتب فرن إنحسر مع ناقل 730 * 230mm 6 مناطق درجة الحرارة 3.5KW آلة لحام

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Puhui
إصدار الشهادات: CE
رقم الموديل: T961
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: $1100
تفاصيل التغليف: صندوق خشبي
وقت التسليم: 2-3 أيام
شروط الدفع: <i>T/T;</i> <b>T / T ؛</b> <i>Paypal</i> <b>باي بال</b>
القدرة على العرض: 200 شهريا

T961 سطح المكتب فرن إنحسر مع ناقل 730 * 230mm 6 مناطق درجة الحرارة 3.5KW آلة لحام

وصف
قوة: 3.5 كيلو واط أبعاد: 1000 * 466 * 445 ملم
كمية منطقة التسخين: upper3 / down3 منطقة تدفئة: 230 * 730 ملم
تسخين الوقت: حوالي 7 دقائق
تسليط الضوء:

T961 Desktop Reflow Oven

,

730 * 230mm Desktop Reflow Oven

,

3.5KW آلة لحام

سخونة نوع ناقل SMT فرن إنحسر صغيرT961

230 * 730 ملم6 مناطق3.5KW آلة لحام لحام

تصميم خاص لـ LED / SMD



Purcahse في متجر Aliexpress مباشرة:

https://www.aliexpress.com/item/32920475678.html؟spm=a2g0o.store_pc_groupList.8148356.3.8c2f7609n6uKUV



المعلمات الفنية لـ T961:

نموذج

تي 961

كمية منطقة التسخين

upper3 / down3

طول منطقة التسخين

730 ملم

نوع التسخين

مستوى ذكي من سيروكو وتدفئة سريعة بالأشعة تحت الحمراء

كمية منطقة التبريد

1

أقصى عرض للوحة ثنائي الفينيل متعدد الكلور

230 ملم

اتجاه العملية

اليسار → اليمين

خيارات التوصيل

صافي انتقال ونقل سلسلة

سرعة الحزام الناقل

0-290 مم / دقيقة

إمدادات الطاقة

220 فولت 50/60 هرتز

الطاقة القصوى

3.5 كيلو واط

وقت التسخين

حوالي 7 دقائق

نطاق التحكم في درجة الحرارة

درجة حرارة الغرفة 300

وضع التحكم في درجة الحرارة

التحكم في حلقة مغلقة PID

دقة التحكم في درجة الحرارة

± 1

انحراف توزيع درجة حرارة ثنائي الفينيل متعدد الكلور

± 2

الابعاد الكلية

1000 × 466 × 445 مم

وزن الآلة

70 كجم



وصف:

1. تختار هذه الآلة المستوى الذكي للتحكم في تكنولوجيا التسخين بالأشعة تحت الحمراء والتحكم في تكنولوجيا التسخين بالأشعة تحت الحمراء ، ومجهزة بعجلة رياح ذات تصميم خاص ، واستقرار السرعة ودرجة حرارة موحدة ، ومناسبة للحام المستمر لمكونات LED و BGA.

2. تم تجهيز هذه الآلة بأنظمة تسخين من نوع الزاحف وستة درجات حرارة ، وكل منطقة درجة حرارة تستخدم تحكم PID مستقل ونوع تسخين صعودي ، ويمكن أن تجعل درجة الحرارة الداخلية أكثر دقة وتناسبًا جيدًا ، وتستغرق حوالي 7 دقائق يمكن تركها تصل إلى درجة حرارة العمل من درجة حرارة الغرفة.

3. نوع تسخين موجة درجة الحرارة الذكي ، اختيار موجة السعة الكبيرة ، لديها ثماني موجات درجة حرارة يمكن أن تلبي متطلبات تكنولوجية مختلفة للحام.
4. استخدام التكنولوجيا القابلة للبرمجة ، الإعداد المسبق لوظيفة تخزين ذاكرة موجة درجة الحرارة ، يمكن أن يكمل عملية اللحام بأكملها تلقائيًا وفقًا لموجة الإعداد المسبق.
5. اعتماد قياس درجة الحرارة الحرارية وإضافة دائرة التعويض ، وجعل قياس درجة الحرارة أكثر دقة ، الموجة أكثر كمالا.استخدام تقنية التحكم في درجة الحرارة الذكية PID ؛جعل التحكم في درجة الحرارة أكثر دقة.اعتماد الإخراج غير المتصل لترحيل الحالة الصلبة الحالي الكبير المستورد يمكن أن يتجنب بشكل فعال تلف IC أو لوحة الدائرة بسبب الاحماء السريع أو غير المتقطع ، مما يجعل عملية اللحام بأكملها أكثر أمانًا علميًا.
7. نظام النقل يعتمد محرك تحويل التردد المستورد ، سرعة الحلقة المغلقة PID ، التشغيل السلس ، نطاق السرعة القابل للتعديل 0-290 مم / دقيقة.اعتماد هيكل عجلة مستقل ودعامة خاصة من الفولاذ المقاوم للصدأ ، ومقاومة التآكل المتينة تعمل بسلاسة ، ويمكن أن تصل دقة السرعة إلى ± 10 مم / دقيقة.منطقة تبريد مستقلة ، لضمان درجة حرارة منخفضة للوحة PCB عند الحاجة.يمكن لواجهة تشغيل الإنسان والآلة الودية ، وشاشة LCD المثالية ، ولا حاجة للاتصال بجهاز الكمبيوتر ، مشاهدة عملية الإصلاح بأكملها بوضوح شديد.
11. تصميم مريح وعملي وسهل التشغيل.جودة بناء جيدة ولكن في نفس الوقت الوزن الخفيف والبصمة الصغيرة تسمح لـ T-960 بوضعها بسهولة على مقاعد البدلاء أو نقلها أو تخزينها.


مؤسسة مجموعة الموجة:

1. نظرية اللحام بإعادة التدفق وموجة درجة الحرارة

عندما تنتقل لوحة PCB إلى منطقة التسخين (المنطقة الجافة) ، فإن المذيب والغاز في عجينة اللحام سوف يتبخران.في الوقت نفسه ، يمكن أن يبلل التدفق الوسادة وطرف المكون والقدم.يذوب معجون اللحام ويغلف ويغطي الوسادة ، مما يؤدي إلى الوسادة ودبابيس المكونات لعزل الأكسجين.يذهب مجلس ثنائي الفينيل متعدد الكلور إلى منطقة الحفاظ على الحرارة.لوحة PCB ومكوناتها تحصل على تسخين كامل.في حالة إتلاف PCB والمكونات عندما تدخل منطقة اللحام وتسخن درجة الحرارة بسرعة.عندما تدخل لوحة PCB في منطقة اللحام ، ترتفع درجة الحرارة ويذوب معجون اللحام.عندما تدخل لوحة PCB إلى منطقة التبريد ، يتم لصق اللحام السائل على نقاط اللحام.تم الانتهاء من عملية إعادة التدفق.

درجة الحرارة هي مفتاح جودة اللحام.يجب أن يكون منحدر الاحترار الفعلي ودرجة الحرارة المحددة ودرجة حرارة الذروة متوافقة.قبل أن تصل درجة الحرارة إلى 160 درجة ، يرجى التحكم في سرعة التسخين بحوالي 1 درجة / ثانية.إذا تم تسخينها بسرعة كبيرة ، فسوف تتلف لوحة PCB والمكونات ، وقد تكون لوحة PCB خارج الشكل.على الجانب الآخر ، يتطاير التدفق بسرعة كبيرة.ومن السهل صنع كرة لحام القصدير.اضبط درجة حرارة الذروة 20 درجة -40 درجة أعلى من نقطة انصهار معجون اللحام.اضبط وقت إعادة التدفق 10S ~ 60S.إذا كانت درجة حرارة الذروة منخفضة أو كان وقت إعادة التدفق قصيرًا ، فسيؤثر ذلك على جودة اللحام ، والخطير يتسبب في عدم ذوبان عجينة اللحام.إذا كانت درجة حرارة الذروة مرتفعة أو كان وقت إعادة التدفق طويلاً ، فسوف تتأكسد الطاقة المعدنية وتؤثر على جودة اللحام وتتسبب الخطورة في تلف المكون ولوحة PCB.
2. مجموعة موجة درجة الحرارة

اضبط الموجة وفقًا لمعجون اللحام والأساس أعلاه.معجون لحام مختلف ، اختر واضبط موجات مختلفة.بالإضافة إلى ذلك ، ترتبط موجة درجة الحرارة بثنائي الفينيل متعدد الكلور ، وكثافة المكونات وحجمها.بشكل عام ، يجب أن تكون درجة حرارة اللحام الخالي من الرصاص أعلى من 40 درجة من نقطة الانصهار.



100٪ صور حقيقية كما يلي:

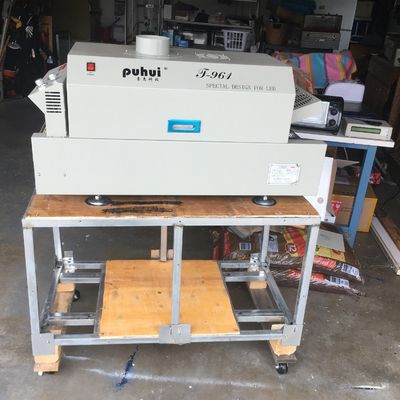

T961 سطح المكتب فرن إنحسر مع ناقل 730 * 230mm 6 مناطق درجة الحرارة 3.5KW آلة لحام 0

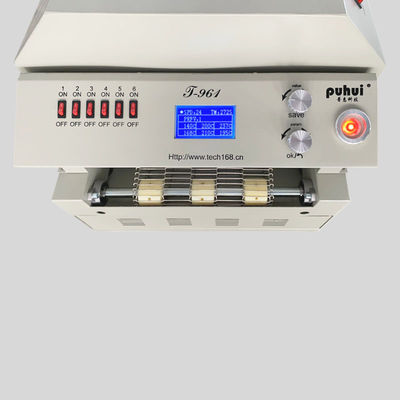

T961 سطح المكتب فرن إنحسر مع ناقل 730 * 230mm 6 مناطق درجة الحرارة 3.5KW آلة لحام 1



T961 سطح المكتب فرن إنحسر مع ناقل 730 * 230mm 6 مناطق درجة الحرارة 3.5KW آلة لحام 2

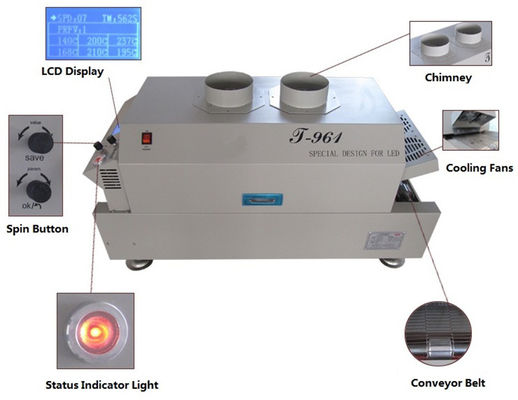

T961 سطح المكتب فرن إنحسر مع ناقل 730 * 230mm 6 مناطق درجة الحرارة 3.5KW آلة لحام 3


ضمان:

تتمتع الماكينة الكاملة بضمان لمدة عام واحد من وقت الشراء والخدمة مدى الحياة.
نحن نقدم دائمًا قطع غيار للآلة ، وإمداد مباشر موثوق به من المصنع.
نحن نقدم خدمة Q / A ودعم استكشاف الأخطاء وإصلاحها وخدمة المشورة الفنية عبر الإنترنت.

تقديم خدمة ما بعد البيع واحد لواحد.تم اختبار كل آلة بنسبة 100٪ جيدًا قبل الشحن.
