تفاصيل المنتج:
|
| الطاعم: | letf: 29pcs; letf: 29pcs ؛ right:29pcs اليمين: 29pcs | رأس التنسيب: | 2 قطع |
|---|---|---|---|
| فوهات: | 4 أنواع من الفوهات (Juki) | سرعة: | 3000cph with vision; 3000cph مع الرؤية ؛ without vision 5000cph بدون رؤية 50 |
| صحة: | 0.025 ملم | حجم ثنائي الفينيل متعدد الكلور: | 10 * 10 مم - 345 * 355 مم |
| تسليط الضوء: | CHMT48VB SMT Pick Place Machine,58 آلة اختيار ووضع سطح المكتب للمغذيات,آلة اختيار ووضع سطح المكتب |
||

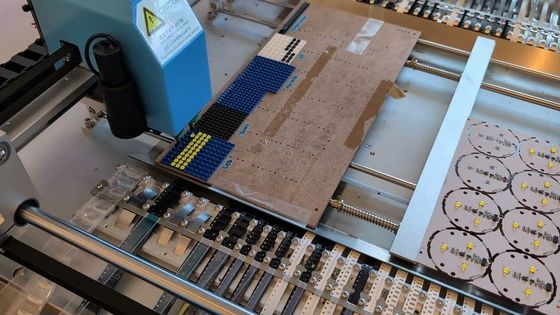

CHMT48VB مزدوج المكدس 58 قطعة مغذيات Charmhigh Benchtop
آلة انتقاء ووضع متقدمة 110 فولت 220 فولت النسخة الإنجليزية مرت
مواصفات CHMT48VB:
اكتملت الماكينة ، وجاهزة للعمل ، وسيتم اختبار كل آلة جيدًا بنسبة 100٪ ، وتم تمرير مراقبة الجودة.
الرجاء شرائه بثقة.
ضمان الجودة والجودة أفضل من آلات العلامات التجارية الأخرى.
رمز النظام المنسق: 847989.62.00 ، آلة انتقاء ووضع
وصف:
هذا CHMT48VB هو نسخة محدثة من CHMT48VA ، والتي تضمنت مغذيات جانبية مزدوجة بإجمالي 58 قطعة (29 قطعة اليسار + 29 قطعة اليمنى).
رابط متجر Aliexpress purcahse:
https://www.aliexpress.com/item/32708697940.html؟spm=a2g0o.store_pc_groupList.8148356.5.7b3523e94WrOyW
تقبل PayPal أيضًا ، حساب PayPal الخاص بنا هو: sales@charmhigh-tech.com
رابط باي بال: paypal.me/Charmhigh
CHMT48VB فيديو العمل:
www.youtube.com/watch؟v=YjPGfoU1Ijo
CHMT48VB وضع IC:
www.youtube.com/watch؟v=I-g8x98jmz0
| العنصر | تخصيص | محتوى |
| المعلمة الأساسية | ضغط جوي | 0.4 ميجا باسكال (المضخة المدمجة) |
| درجة الفراغ | -92KPa (2 قطعة ، مدمج ، نوع كتم الصوت) | |
| قوة | 250 واط | |
| مزود الطاقة | تيار متردد 110 فولت / 220 فولت | |
| الوزن الإجمالي | 86 كجم | |
| تركيب نظام | رؤوس التنسيب | 2 قطع |
| دقة | ± 0.025 مم | |
| زاوية | 360 درجة | |
| سرعة | 6000cph (رؤية قبالة) ؛4000cph (الرؤية على) | |
| نوع فوهة | جوكي | |
| عناصر | RC(0402و0603و0805و1206و1210 الخ) | |
| ليد 0603و0805و3014و5050 الخ | ||
| رقاقة (سوتوSOPوQFNوBGAetc) | ||
| ثنائي الفينيل متعدد الكلور | الحجم الأدنى | 10 مم * 10 مم |
| اقصى حجم | 345 مم * 355 مم | |
| سماكة | ≤2 مم | |
| وحدة تغذية الشريط | 8 ملم | 44 قطعة |
| 12 ملم | 8 قطع | |
| 16 ملم | 4 جهاز كمبيوتر شخصى | |
| 24 ملم | 2 قطع | |
| صينية IC الأمامية | 14 قطعة | |
| علبة IC المعرفة من قبل المستخدم | 1 قطع | |
| محور X / Y / Z | نطاق حركة المحور X / Y. | 510 مم * 460 مم |
| نطاق حركة المحور Z. | 15 ملم | |
| زاوية دوران المحور Z | 0 ~ 360° | |
| نظام التحكم | البرامج التشغيلية | نظام لينكس بالداخل |
| تنسيق ملف متوافق | تنسيق CSV | |
| شاشة | شاشة تعمل باللمس صناعة 7 بوصة |
ميزة تنافسية:
1. برنامج ملائم ، نظام لينوكس مضمن الجهاز ، اللوحة الرئيسية الصناعية المستقرة ، التشغيل المستقل ، لا حاجة إلى كمبيوتر خارجي ، التشغيل أسهل وأكثر ملاءمة ، تعلم بسرعة.
2. شاشة تعمل باللمس مدمجة ، لا تحتاج إلى شاشة خارجية ، غرفة محفوظة ، عملية أكثر ملاءمة ، فأرة USB مدعومة أيضًا.
3. كاميرتان للرؤية العلوية والسفلية ، قم بتصحيح موضع كل مكون ، يمكنك عرض صورة الرؤية من الشاشة لكل مكون. (أقصى حجم للمكون 22 * 22 مم)
4. لديها مرنة PCB لقط لاعبا اساسيا، مناسبة لأحجام مختلفة من ثنائي الفينيل متعدد الكلور.
5. أيدت علبة IC المخصصة، يمكن تثبيت علبة IC على طاولة الماكينة.
6. اثنين من الرؤوس المتصاعدة مع 2 قطعة فوهة جوكي ، فوهة جوكي داخل المغناطيس ، بحيث يمكن إزالته بالإصبع ، لا حاجة للفك باستخدام مفتاح ربط ، فوهات زاوية دوران من -180 درجة إلى +180 درجة.
7. آلة الكل في واحد، 29 قطعة مغذيات مدرجة في الماكينة ، لا حاجة لشراء أجزاء أخرى ، الآلة على استعداد للعمل.
8. كشف المحور Z ، متعود إبرة سحب achine تلقائيًا إلى الأصل لتجنب كسر الفتحات.
9. دعم مكون الارتفاع ماكس 5 مم.
10. التحكم في الحلقة المغلقة ، المحور X ، Y مع المشفر ، ليس خارج الخطوة.
11. تمت معايرة ثنائي الفينيل متعدد الكلور بواسطة موضع مكونين ، ثم تتم معايرة المكونات الباقية تلقائيًا.
12. معايرة تلقائية مارك 2 نقطة، ستكون معايرة تلقائية قبل كل تشغيل ، تأكد من تركيب كل PCB بدقة.
13. مع الكشف عن الفراغ ، مع التغذية التلقائية ، إذا امتص أحد المكونات معوجًا ، فسيتم رميها تلقائيًا إلى منطقة الترسيب ، ثم اختيار واحدة جديدة لتثبيتها مرة أخرى.
14. مع كشف الرؤية، سوف الكاميرا زاوية التصحيح التلقائي للمكون ووضعها على لوحة ثنائي الفينيل متعدد الكلور في المكان المناسب.إذا لم يلتقط الرؤوس المكونات ، فستكتشفها الكاميرا وتعود للاختيار مرة أخرى ، 3 مرات لا تلتقط ، سوف تنبه الآلة وتتوقف ، بعد توريد المواد ، ثم تواصل العمل ، لا حاجة للبدء من جديد.
15. يأتي مع أداة التحويل (إصدار الكمبيوتر الشخصي) ، وتحرير ملف العمل في الكمبيوتر وتحميل ملف العمل إلى الجهاز عن طريق منفذ USB ، بسرعة وسهولة.
16. الدعم ألواح مغطاة بألواح.
17. إذا لم يكن لديك ملف PCB ، يمكنك القيام بذلك إنشاء ملف عمل جديد لبرمجة الجهاز مباشرة.
18. الدعم خطوة واحدة.
19. الدعم قطع الأشرطة / المواد السائبة / مادة الأنبوب.
لماذا تختار شارمهاي؟
1. desgin المهنية والغرفة المحفوظة.
2-عملية ودية للمستخدم ، لا تحتاج إلى مهندس SMT محترف ، جهاز على مستوى الدخول
3.آلة واحدة - عملية متكاملة، لا حاجة إلى مضخة إضافية أو جهاز كمبيوتر أو أي مرفق داعم
4. عالية الدقة والموثوقية ، وتشكل خلل في العمل اليدوي
5.Cost فعالة ، وتقليل النفقات لامتلاك خط إنتاج SMT التلقائي المهنية
6. international express مع خدمة من الباب إلى الباب ، 3-5 أيام عمل التسليم
7. خاص بالبحث والتطوير المخبري والعينات لتجنب الكشف عن أي براءات اختراع وتصميمات.
8. آلة واحدة تساوي 5 موظفين لحام ، إدارة سهلة وموفرة للتكلفة.جيد للإنتاج بكميات صغيرة.
9.Charmhigh هو توريد المصنع ، يتم بحث جميع أجزاء أجهزتنا وتصنيعها بأنفسنا.قطع غيار ما بعد الخدمة لا تتوقف أبدًا.
10. Charmhigh هي شركة متخصصة في تصنيع آلة SMT Pick and Place منذ عام 2009. جميع البرامج تم بحثها من قبل أنفسنا.
الملحقات القياسية لـ CHMT48VB:
1) انتقاء ووضع آلة CHMT48VB 1
2) مجموع 4 قطع فوهة جوكي (حجم 503 ، 504 ، 505 ، 506)
3) برنامج تشغيل USB 8G 1
4) سلك الطاقة 1
5) سحب إبرة 2
6) لفائف سحب الدبوس 1
7) ضبط وضع الكاميرا على السبورة السوداء 1
8) مفتاح سداسي 6
9) ملاقط 1
10) الفرشاة 1
11) قلم لشاشة تعمل باللمس 1
12) تركيبات لعلبة IC 4
13) الشحوم 1
14) دليل المستخدم باللغة الإنجليزية 1
والجدير بالذكر:
تم ضبط آلة الالتقاط والوضع كاملة مع جميع الملحقات المضمنة في العبوة ، وتم تمرير QC.
إنها آلة شاملة وجاهزة للاستخدام!
يمكنك استخدامه عند استلامه.دعم فني جيد بعد البيع ، يرجى شرائه بثقة.
استمتع مع آلة الاختيار والمكان!
ضمان:
تتمتع الماكينة الكاملة بضمان لمدة عام واحد من وقت الشراء والخدمة مدى الحياة.
نحن نقدم دائمًا قطع غيار للآلة ، وإمداد مباشر موثوق به من المصنع.
نحن نقدم خدمة Q / A ودعم استكشاف الأخطاء وإصلاحها وخدمة المشورة الفنية عبر الإنترنت.
تقديم خدمة ما بعد البيع واحد لواحد. تم اختبار كل آلة بنسبة 100٪ جيدًا قبل الشحن.
