خط إنتاج SMT الساخن CHMT36VA + 3040 طابعة استنسل + فرن إنحسر T962A

خط إنتاج SMT الساخن CHMT36VA + 3040 طابعة استنسل + فرن إنحسر T962A
خط إنتاج SMT الساخن CHMT36VA + 3040 طابعة استنسل + فرن إنحسر T962A خط إنتاج SMT الساخن CHMT36VA + 3040 طابعة استنسل + فرن إنحسر T962A خط إنتاج SMT الساخن CHMT36VA + 3040 طابعة استنسل + فرن إنحسر T962A خط إنتاج SMT الساخن CHMT36VA + 3040 طابعة استنسل + فرن إنحسر T962A خط إنتاج SMT الساخن CHMT36VA + 3040 طابعة استنسل + فرن إنحسر T962A

صورة كبيرة :  خط إنتاج SMT الساخن CHMT36VA + 3040 طابعة استنسل + فرن إنحسر T962A

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Charmhigh
إصدار الشهادات: CE
رقم الموديل: 3040 / CHMT36VA / T962A
الوثيقة: CHMT36VA.pdf
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: $3990 including shipping DHL
تفاصيل التغليف: صندوق خشبي
وقت التسليم: 2-3 أيام
شروط الدفع: <i>T/T;</i> <b>T / T ؛</b> <i>Western Union</i> <b>الاتحاد الغربي</b>
القدرة على العرض: 200 شهريا

خط إنتاج SMT الساخن CHMT36VA + 3040 طابعة استنسل + فرن إنحسر T962A

وصف
طابعة الاستنسل: 300*400mm (3040) آلة PNP: CHMT36VA (29 Feeder 2 Heads + Double Vision Camera)
فرن إنحسر: T962A 300*320mm لحام الحجم 1500W استخدام: إنتاج دفعة صغيرة
إبراز:

خط إنتاج SMT

,

آلة طابعة الاستنسل 3040

,

فرن إعادة التدفق T962A

خط تجميع أقراص PCB الصغيرة الساخنة: CHMT36VA + 3040 طابعة شفرة + فرن إعادة التدفق T962A

الإصدار باللغة الإنجليزية 220v / 110v مدعوم / إعلان CE

خط إنتاج SMT الصغير:

خط إنتاج SMT الساخن CHMT36VA + 3040 طابعة استنسل + فرن إنحسر T962A 0


إشتريها منالمتجر الإلكترونيبأقل سعر مباشرة:

3040+CHMT36VA+T962A: https://www.charmhigh-smt.com/sale-446161-hot-desktop-smt-production-line-chm-t36va-vision-pick-and-place-machine-chmt36va-3040-stencil-printer-reflow-oven-t962a.htm


1.طابعة الشبكة عالية الدقة 3040:

حجم طاولة العمل 300*400ملم
حجم الطباعة 250*400ملم
الحد الأقصى لحجم الإطار الصافي 370*470ملم
طريقة الطابعة الدليل
سمك الأساسات 0-80ملم
سطح العمل ضبط الحجم 10 ملم، ضبط الزاوية الأفقية
ارتفاع منصة الطباعة 220ملم
دقة متكررة ± 0.01mm
وضع تحديد الموقع علامة مقارنة أو شكل فتحة
البعد 540*370*350 مم
حجم التعبئة 660*500*280ملم
الوزن NW.21Kg GW.22Kg


2. آلة CHMT36VA لالتقاط ووضع (العمل مع جهاز كمبيوتر خارجي)

النموذج CHM-T36VA
مساحة PCB 10mm*10mm - 355mm*355mm
محور XY السفر 420*460ملم
النطاق المتحرك من محور Z 15ملم
رؤوس التوزيع 2 قطع
أجهزة تغذية

8 ملم=22 قطعة، 12 ملم=4 قطعة، 16 ملم=2 قطعة، 24 ملم=1 قطعة،

وعاء IC الأمامي = 14 قطعة، وعاء IC المحدد من قبل المستخدم

نظام الرؤية الكاميرات المزدوجة ((الكاميرات العليا والأسفل)
القيادة نظام التحكم في الحلقة المغلقة الدفع الحراري الخطوة، وتأكد من عدم فقدان الخطوة
الكشف عن العودة الذاتية على محور Z نعم، لمنع الفوهات من الكسر
إرجاع الدبوس نعم،منع كسر دبوس السحب
تسرب طريقة الكشف عن المواد الكشف عن الفراغ، الكشف عن الرؤية
سرعة التثبيت 4000 حصان في الساعة (مغلقة) ؛ 2800 حصان في الساعة (مفتح)
دقة التثبيت ±0.025mm
المكونات 0402-5050،SOP،QFN، ((عرض الشريط: 8MM، 12MM، 16MM، 24MM)
مقاس الجهاز L 960mm * W 705mm * H 335mm
مضخة الفراغ -92KPA (2 أجهزة، مدمجة، نوع صامت)
مصدر الهواء الخارجي لا حاجة (الجهاز المدمج في مضخة الفراغ الصامتة 2pcs)
جهاز تحكم خارجي نعم (برنامج متوافق مع نظام التشغيل windows7)
الجهد 220 فولت (110 فولت) ، 50 هرتز 60 هرتز
الوزن الصافي 65 كجم
البرمجيات المتوافقة مصمم آلتيوم، بروتيل 99SE، PADS، كيكاد، النسر، كادنت، كادنس أوركاد، كادنس أليجرو، بروتيوس.. الخ


3. T962A معيار فرن إعادة التدفق (محدث جديد مع مروحة):

العلامة التجارية:

النموذج: T962A

حالة: جديدة تماما من المصنع

مساحة اللحام القصوى: 20 × 20 سم

الحجم: 68.4 × 50.4 × 22.5 سم

الطاقة الاسمية: 1500 واط

فترة العملية: 1~8 دقيقة

إمدادات الكهرباء: AC110V~ AC220V /50~60HZ


الصور على النحو التالي

1.طابعة الشبكة 3040 (دقة عالية)
خط إنتاج SMT الساخن CHMT36VA + 3040 طابعة استنسل + فرن إنحسر T962A 1

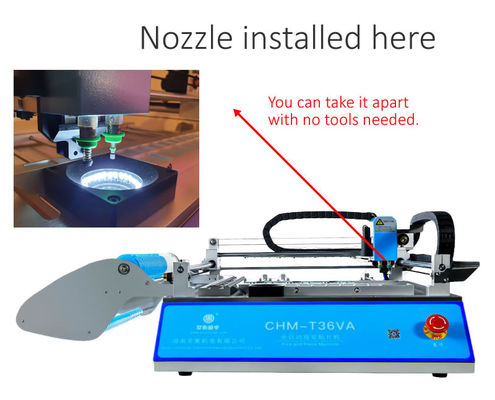

2. CHMT36VA آلة التقاط ووضع مع نظام الرؤية (حاجة إلى جهاز كمبيوتر خارجي)

خط إنتاج SMT الساخن CHMT36VA + 3040 طابعة استنسل + فرن إنحسر T962A 2
خط إنتاج SMT الساخن CHMT36VA + 3040 طابعة استنسل + فرن إنحسر T962A 3

خط إنتاج SMT الساخن CHMT36VA + 3040 طابعة استنسل + فرن إنحسر T962A 4


المزايا التنافسية:
1برنامج مناسبنظام لينكس المدمج من الجهاز، الصناعة الصلبة اللوحة الرئيسية، التشغيل المستقل، لا حاجة إلى جهاز كمبيوتر خارجي، التشغيل أسهل وأكثر ملاءمة، وتعلم بسرعة.
2شاشة لمسة مدمجة، لا حاجة لمراقب خارجي، توفير غرفة، تشغيل أكثر ملاءمة، فأر USB مدعومة كذلك.
3.كاميرا رؤية فوق و أسفلتصحيح موقع كل مكون، يمكنك عرض صورة الرؤية من الشاشة لكل مكون.
الحجم الأقصى للمكونات 22*22mm)

4لقد حدث ذلك عدة أجزاء، مناسبة لأحجام مختلفة من PCB.
5لقد دعمتعلبة IC مخصصة، ويمكن تثبيت علبة IC على طاولة الآلة.
6رأسين لتركيبهما مع قطعتينفوهات جوكي، فوهات جوكيداخل المغناطيس، حتى تتمكن من إزالته بواسطة الإصبع، لا حاجة لتفكيكه بمفتاح فرنسي، فوهاتزاوية الدوران -180 درجة إلى +180 درجة.
7. آلة "كل شيء في واحدة"، 29pcs المغذيات المدرجة في الجهاز، لا حاجة لشراء أجزاء أخرى، الجهاز هوجاهز للعمل
8.الكشف عن محور Z، mإبرة سحب (أشين) تعود تلقائياً إلى المنشأ لتجنب كسر الفوهات.

9الحد الأقصى لارتفاع الدعم 5 ملم
10.التحكم في الحلقة المغلقة، محور X، Y مع مشفر، لا خارج الخط.
11. يتم معايرة PCB من خلال وضع عنصرين ، ثم سيتم معايرة مكونات الراحة تلقائيًا.
12.علامة المعايرة التلقائية 2 نقطة، وسوف يكون معايرة تلقائية قبل كل تشغيل، تأكد من كل PCB تركيب بدقة.
13مع الكشف عن الفراغ، مع التغذية التلقائية، إذا كان أحد المكونات مص منحرف، فإنه سوف يرميه تلقائيًا إلى منطقة الإيداع، ثم اختيار واحد جديد لتثبيت مرة أخرى.

14معالكشف عن الرؤية، سوف الكاميرا تصحيح تلقائي زاوية المكونات ووضعها على لوحة PCB المكان الصحيح. إذا الرؤوس لا التقاط المكونات، الكاميرا سوف تكتشف ذلك والعودة لالتقاط مرة أخرى، 3 مرات لا التقاط،الجهاز سيطلق الإنذار ويتوقف، بعد إمدادات المواد، ثم مواصلة العمل، لا حاجة للبدء من جديد.

15.يأتي مع أداة تحويل (نسخة الكمبيوتر) ، تحرير ملف العمل في الكمبيوتر وتحميل ملف العمل في الجهاز عن طريق منفذ USB، سريعة ومريحة.
16دعمألواح مقطوعة
17إذا لم يكن لديك ملف PCB، يمكنكإنشاء ملف عمل جديدلبرمجة في الآلة مباشرة.

18دعمخطوة واحدة

19دعمأشرطة مقطعة/ مواد كبيرة/ مواد أنابيب.

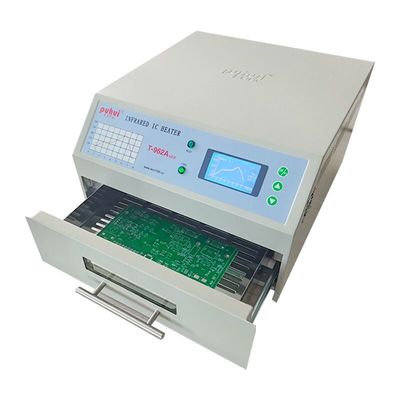

 3فرن التدفق T962A (نوع جديد مع العادم + يمكن توصيل PC)

خط إنتاج SMT الساخن CHMT36VA + 3040 طابعة استنسل + فرن إنحسر T962A 5



لماذا اخترت شارم هاي؟
1تصميم محترف و غرفة مخفية
2.عملية سهلة الاستخدام ، لا حاجة إلى مهندس SMT محترف ، جهاز مستوى بدء
3آلة واحدة - تشغيل متكامل ، لا حاجة إلى مضخة إضافية أو جهاز كمبيوتر أو أي منشأة دعم
4.دقة عالية وموثوقية، تعويض الانشقاق من العمل اليدوي
5فعالة من حيث التكلفة، وتخفيض النفقات لامتلاك خط إنتاج SMT التلقائي المهنية
6.الاكسبريس الدولي مع خدمة الباب إلى الباب، 3-5 أيام عمل التسليم
7خاصة للبحوث والتطوير المختبرية، العينات، لتجنب كشف أي براءات اختراع أو تصاميم.

8آلة واحدة تساوي 5 موظفين لحام، سهلة الإدارة وتوفير التكاليف.

9تشارم هاي هي مصنع توفير جميع قطع الغيار من آلاتنا يتم البحث والتصنيع من قبل أنفسنا

10تشارم هاي هي شركة مصنعة محترفة لـ (SMT Pick and Place machine) منذ عام 2009 جميع البرامج تم بحثها من قبل أنفسنا

خط إنتاج SMT الساخن CHMT36VA + 3040 طابعة استنسل + فرن إنحسر T962A 6

خط إنتاج SMT الساخن CHMT36VA + 3040 طابعة استنسل + فرن إنحسر T962A 7

س1: ما هو الوقت الرئيسي لمنتجاتك؟ (كم من الوقت تحتاج إلى إعداد بضائعي؟)

ج: 2-3 أيام لـ 1-3 وحدات من الآلات. 5-15 أيام لطلبات الإنتاج الضخم (بناءً على كميات مختلفة).


س2: كيف ستسلمون لي بضائعى؟

ج: عادةً ما نرسل عن طريق الشحنات السريعة الدولية مثل DHL، UPS، FedEx، TNT لتمكين عملائنا من الحصول على بضائعهم بسرعة. بالنسبة للكميات الكبيرة، نرسل عن طريق الجو أو البحر.


س3: كم من الوقت يجب أن أنتظر قبل وصول البضائع؟

الجواب: 3-7 أيام للشحن السريع الدولي. 5-8 أيام للنقل الجوي. 20-40 يوم للنقل البحري.


س4: ما هي جودة منتجك؟

ج: يتم شراء المواد الخام لدينا من الموردين المؤهلين، وأفضل qaulity في الصين. ومهندسنا جميع لديهم أكثر من 20 عاما experinces في الآلات، وضمان جودة جيدة والوظائف.الآن الجودة و ردود الفعل من CharmHigh أفضل من العلامات التجارية الأخرى في الصين.


خدمة الحزمة القياسية:
حزمة P & P لدينا هي حزمة الخشب الصادرة القياسية لتجنب الأضرار أثناء النقل.

خدمة النقل:

بالنسبة للحزمات التي تقل عن 200 كجم ، يمكنك استخدام DHL أو Fedex أو شركة أخرى سريعة ، بالنسبة للكميات الكبيرة ، يمكنك استخدام التوصيل البحري.


الضمان:

الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع الغيار للآلات المصنعة الموثوقة المباشرة.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.

توفير خدمة ما بعد البيع

كل آلة تم اختبارها بنسبة 100% قبل إرسالهاالدعم الفني:
