6 رؤوس SMT Pick and Place Machine CHM-750 تغيير فوهة تلقائية 0201 مثالي

6 رؤوس SMT Pick and Place Machine CHM-750 تغيير فوهة تلقائية 0201 مثالي
6 Heads SMT Pick and Place Machine CHM-750 Auto Nozzle Change 0201 Perfect
6 رؤوس SMT Pick and Place Machine CHM-750 تغيير فوهة تلقائية 0201 مثالي 6 رؤوس SMT Pick and Place Machine CHM-750 تغيير فوهة تلقائية 0201 مثالي 6 رؤوس SMT Pick and Place Machine CHM-750 تغيير فوهة تلقائية 0201 مثالي 6 رؤوس SMT Pick and Place Machine CHM-750 تغيير فوهة تلقائية 0201 مثالي 6 رؤوس SMT Pick and Place Machine CHM-750 تغيير فوهة تلقائية 0201 مثالي

صورة كبيرة :  6 رؤوس SMT Pick and Place Machine CHM-750 تغيير فوهة تلقائية 0201 مثالي

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Charmhigh
إصدار الشهادات: CE
رقم الموديل: CHM-750 (4 رؤوس + 50 مغذي)
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: $14000
تفاصيل التغليف: صندوق خشبي
وقت التسليم: 5-7 أيام عمل
شروط الدفع: تي / تي ، ويسترن يونيون

6 رؤوس SMT Pick and Place Machine CHM-750 تغيير فوهة تلقائية 0201 مثالي

وصف
رؤساء: 6 قطع (تأتي مع تغيير فوهة أوتوماتيكي (مكتبة فوهة ذات 19 حفرة) ماكس حجم ثنائي الفينيل متعدد الكلور: 400 مم (طول) × 350 مم (عرض)
الطاعم: دعم 50 قطعة YAMAHA CL Feeder / المغذي الكهربائي دقة: ± 60 ميكرومتر CPK≥1.0 (XY)
البعد: 1280 مم (طول) × 1190 مم (عرض) × 1470 مم (ارتفاع) الكاميرات: 6 قطع كاميرا صغيرة + 1 كاميرا كبيرة + 2 علامة الكاميرا
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆: AC220V / 110 فولت (50 هرتز ، أحادي الطور) ، 2.8 كيلو واط عناصر: 0201/0402 / 0603-5050 / SOT / SOP / QFP / QFN / BGA ، إلخ (المقاوم / المكثف / الصمام الثنائي / الصما
نقل ثنائي الفينيل متعدد الكلور: ناقل حركة أوتوماتيكي بثلاثة أقسام ارتفاع المكون: 12 ملم كحد أقصى
سرعة التركيب: 17000cph (الأمثل) ؛ IPC9850: 12000CPH الوزن الصافي: 520 كجم
تسليط الضوء:

6 رؤوس SMT آلة نوع عمودي

,

تغيير فوهة السيارات آلة SMT

,

تغيير فوهة السيارات SMT المعدات

آلة SMT Pick and Place ذات 6 رؤوس عالية الدقة CHM-750

النوع العمودي ، تغيير فوهة تلقائي ، محرك سيرفو ، لولب كروي

نموذج جديد محدث ببرنامج ذكي


وصف:
هذا هو CHM-750 ، آلة اختيار ووضع عالية الدقة والأداء الجيد تم إصدارها بواسطة Charmhigh في عام 2021.
هذا CHM-750 يحتوي على 6 رؤوس و 50 فتحة تغذية ، وهو يدعم وحدة التغذية الكهربائية Yamaha والمغذيات الهوائية ومغذيات العصا بمكونات أنبوبية ، وتصحيح تلقائي لاختيار المكونات ، و 6 رؤوس قادرة على الدوران 360 درجة ، وتحديد المواقع تلقائيًا من خلال التعرف على Mark Point للحصول على دقة عالية في التركيب ، عملية متكاملة مع كمبيوتر صناعي مدمج.


الميزات الرئيسية لجهاز CHM-750:

1. رقم الموديل: CHM-750

2. العلامة التجارية: شارمهاي

3. التكوين الرئيسي: النوع العمودي + توصيل تلقائي ثنائي الفينيل متعدد الكلور مع 3 أقسام + 6 رؤوس 50 مغذي + محرك سيرفو + مبدل فوهة تلقائي + لولب كروي + قضيب توجيه خطي + 9 كاميرات + برنامج ذكي جديد تمامًا

4. وحدة التغذية: خياران: مغذي ياماها الكهربائي / مغذي هوائي (يتم شراء المغذيات بشكل منفصل)

5. ماكس منطقة ثنائي الفينيل متعدد الكلور: 400 * 350 مم ؛أقصى ارتفاع للمكون: 12 مم

6. يأتي مع الكمبيوتر ولوحة المفاتيح والماوس مع نظام ويندوز

7. المكون: 0201 ، 0402-5050 ، SOP ، QFN ، TQFP ، BGA ... إلخ.

8. البعد: 1280 (L) * 1190 (W) * 1470 (H) ملم ، AC220V / 110V (50/60 هرتز)

9. المهلة الزمنية: 7-10 أيام عمل

10. التسليم: عن طريق DHL / عن طريق الجو / عن طريق البحر / التقاط من المصنع مباشرة / إرسال إلى مستودع الصين

11. طريقة الدفع: التحويل البنكي (T / T)

12. التعبئة: مربع الخشب الرقائقي



مواصفات CHM-750:

أبعاد 1280 مم (L)×1190 مم (ث)×1470 مم (ح)
وزن 520 كجم
مزود الطاقة AC220V (50 هرتز ، أحادي الطور) ، 2.8 كيلو واط
مزود الهواء 0.5 ميجا باسكال ~ 0.7 ميجا باسكال
توليد الفراغ مولد الفراغ
تصاعد كمية الرأس 6 رؤوس
تصاعد السرعة

17000cph (الأمثل)

IPC9850: 12000CPH

دقة التركيب ± 60 ميكرومترCPK≥1.0(س ص)
ارتفاع المكون 12 ملم
نوع المكون

0201/ 0402/0603 ~ 5050 / SOT / SOP / QFP / QFN / BGA ، إلخ.

(المقاوم / المكثف / الصمام الثنائي / الصمام الثلاثي / LED / IC ، إلخ.)

سمك ثنائي الفينيل متعدد الكلور 0.6 مم ~ 3.5 مم
حجم ثنائي الفينيل متعدد الكلور 400 مم (طول) × 350 مم (عرض)
نقل ثنائي الفينيل متعدد الكلور ناقل حركة أوتوماتيكي بثلاثة أقسام
تغيير الفوهة تغيير الفوهة تلقائيًا (مكتبة فوهة ذات 19 حفرة)
نظام التحكم

كمبيوتر صناعي مدمج (نظام Windows)

مزود بشاشة ولوحة مفاتيح وماوس

نظام القيادة محور X&Y مدفوع بمحركات مؤازرة (المحور Y بمحركات مزدوجة) ؛اعتماد تسارع وتباطؤ منحنى S مرن
نظام النقل لولب كروي + دليل خطي (محور Y بمسامير مزدوجة)
نظام التغذية

50 جهاز كمبيوتر شخصىمداخن التغذية الهوائية / الكهربائية القياسية من ياماها 8 مم

(مناسب أيضًا لصينية IC ووحدة تغذية العصا)

نظام الرؤية

لقطة camerax6 (حجم المكون المطبق: 16mmx16mm) ؛

IC camerax1 (حجم المكون المطبق: 36mmx36mm) ؛

وضع علامة على الكاميرا × 2

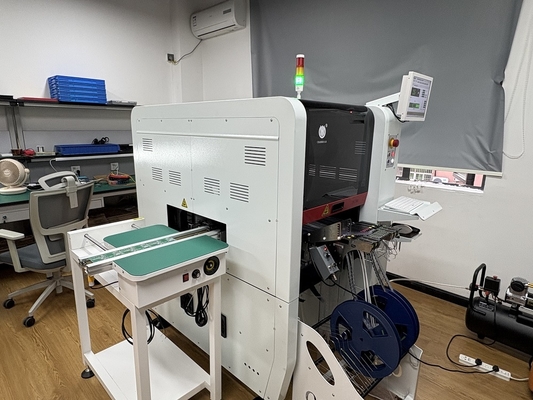

6 رؤوس SMT Pick and Place Machine CHM-750 تغيير فوهة تلقائية 0201 مثالي 0

100٪ صور حقيقية:

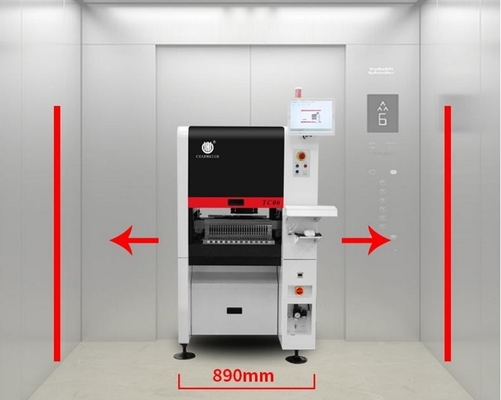

6 رؤوس SMT Pick and Place Machine CHM-750 تغيير فوهة تلقائية 0201 مثالي 1



مغذيات كل جانب 25 قطعة ، إجمالي مغذيات الشريط 50 قطعة مدعومة: (مغذي ياماها الكهربائي + هوائي كلاهما مناسب)

وحدة تغذية 8/12/16/24/32 مم ، مغذي عصا ، علبة IC مدعومة ، صفيحة منفصلة.

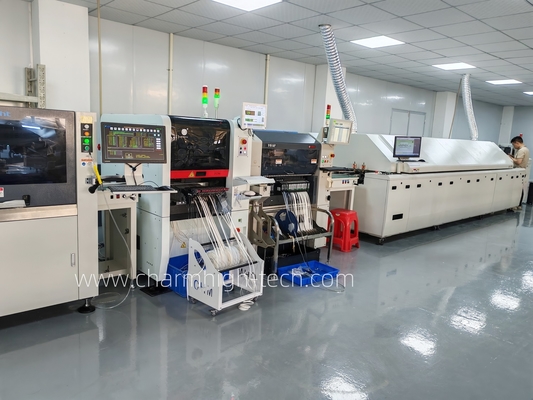

6 رؤوس SMT Pick and Place Machine CHM-750 تغيير فوهة تلقائية 0201 مثالي 2



تغيير الفوهة تلقائيًا: (19 فتحة)

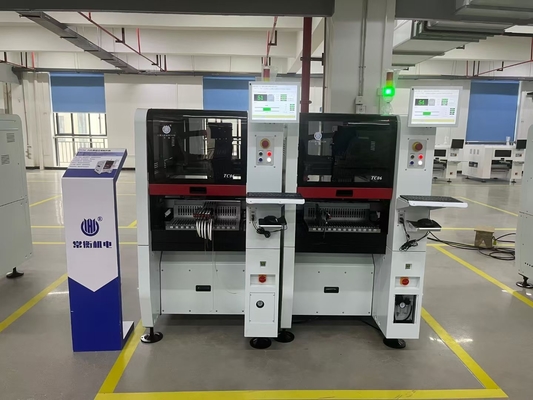

6 رؤوس SMT Pick and Place Machine CHM-750 تغيير فوهة تلقائية 0201 مثالي 3
6 رؤوس SMT Pick and Place Machine CHM-750 تغيير فوهة تلقائية 0201 مثالي 4

6 رؤوس SMT Pick and Place Machine CHM-750 تغيير فوهة تلقائية 0201 مثالي 5



6 رؤوس مع فوهات سامسونج:
6 رؤوس SMT Pick and Place Machine CHM-750 تغيير فوهة تلقائية 0201 مثالي 6


ترقية نموذج 6 رؤوس مثالي ، نرحب بالتحقيق.

تسليط الضوء:برنامج ذكي جديد + تغيير فوهة تلقائي + IPC9850 12000 CPH + accالتبولCPK≥1.0 (س ص)



يرجى الملاحظة:
آلة الالتقاط والوضع كاملة مع جميع الملحقات المضمنة في العبوة ، تحتاج إلى شراء مغذيات منفصلة وتحتاج إلى تجهيز ضاغط بأنبوب قطره 10 مم (لتزويد الهواء للمغذيات الهوائية) ، وإدخال الأنبوب على الجانب الخلفي من الماكينة.
الرجاء شراء هذا الجهاز بثقة.
استمتع مع آلة الاختيار والمكان!



لماذا تختار شارمهاي؟
1. حفظ التصميم المهني والغرفة.
2. عملية سهلة الاستخدام ، لا تحتاج إلى مهندس SMT محترف ، جهاز على مستوى الدخول
3. آلة واحدة - عملية متكاملة ، لا تحتاج إلى مضخة إضافية أو كمبيوتر شخصي أو أي مرفق داعم.
4. فعالة من حيث التكلفة ، وتقليل النفقات لامتلاك خط إنتاج SMT أوتوماتيكي كامل محترف.
5. من السهل جدًا تغيير استبدال الماكينة ، ومن السهل إصلاحها بنفسك.
6. صريحة دولية مع خدمة من الباب إلى الباب ، 6-8 أيام عمل التسليم.
7. خاصة بالنسبة للبحث والتطوير في المختبرات ، لحماية التصميم الخاص بك وبراءات الاختراع.
8. آلة واحدة تساوي 5 موظفين لحام ، كفاءة أعلى بكثير من العمل اليدوي ، إدارة سهلة وموفرة للتكلفة.جيد للإنتاج بكميات صغيرة.
9. Charmhigh هو توريد المصنع ، يتم بحث جميع أجزاء الماكينة لدينا والتصنيع بأنفسنا.قطع غيار ما بعد الخدمة لا تتوقف أبدًا.
10. Charmhigh هي شركة محترفة لتصنيع آلة SMT Pick and Place منذ ، تم إصدار أول p & p في عام 2011. جميع البرامج التي بحثناها بأنفسنا ، قدمت خدمة جيدة بعد البيع.

6 رؤوس SMT Pick and Place Machine CHM-750 تغيير فوهة تلقائية 0201 مثالي 7

الخدمة والضمان:
تتمتع الماكينة الكاملة بضمان لمدة عام واحد من وقت الشراء والخدمة مدى الحياة.
نحن نقدم دائمًا قطع غيار للآلة ، وإمداد المصنع مباشرة بضمان.
نحن نقدم خدمة Q / A ودعم استكشاف الأخطاء وإصلاحها وخدمة المشورة الفنية عبر الإنترنت.
نحن نقدم خدمة ما بعد البيع من شخص إلى آخر.تم اختبار كل آلة بنسبة 100٪ جيدًا قبل الشحن.
