CHMT48VB 58 قطعة مغذيات الكل في واحد آلة Charmhigh سطح المكتب اختيار ووضع آلة SMT آلة صغيرة

CHMT48VB 58 قطعة مغذيات الكل في واحد آلة Charmhigh سطح المكتب اختيار ووضع آلة SMT آلة صغيرة
CHMT48VB 58 قطعة مغذيات الكل في واحد آلة Charmhigh سطح المكتب اختيار ووضع آلة SMT آلة صغيرة CHMT48VB 58 قطعة مغذيات الكل في واحد آلة Charmhigh سطح المكتب اختيار ووضع آلة SMT آلة صغيرة CHMT48VB 58 قطعة مغذيات الكل في واحد آلة Charmhigh سطح المكتب اختيار ووضع آلة SMT آلة صغيرة CHMT48VB 58 قطعة مغذيات الكل في واحد آلة Charmhigh سطح المكتب اختيار ووضع آلة SMT آلة صغيرة

صورة كبيرة :  CHMT48VB 58 قطعة مغذيات الكل في واحد آلة Charmhigh سطح المكتب اختيار ووضع آلة SMT آلة صغيرة

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Charmhigh
إصدار الشهادات: CE
رقم الموديل: CHMT48VB
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: $5180
تفاصيل التغليف: صندوق تصدير خشبي قياسي
وقت التسليم: 1-3 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون
القدرة على العرض: 100 شهريا

CHMT48VB 58 قطعة مغذيات الكل في واحد آلة Charmhigh سطح المكتب اختيار ووضع آلة SMT آلة صغيرة

وصف
الطاعم: letf: 29pcs; Letf: 29 قطعة ؛ right:29pcs (total 58pcs) اليمين: 29 قطعة (إجما رأس التنسيب: 2 قطع
فوهات: 4 فوهة (جوكي) سرعة: 3000cph with vision; 3000cph مع الرؤية. without vision 5000cph بدون رؤية 500
صحة: 0.025 مم نظام: نظام Linux مضمن
نوع: جهاز الكل في واحد ، لا حاجة لجهاز كمبيوتر خارجي دعم: قطع الشريط ، لوحة الدفعة ، علبة IC المخصصة
تسليط الضوء:

آلة SMT الكل في واحد

,

آلة SMT صغيرة الحجم ذات 58 قطعة

,

آلة اختيار ووضع سطح المكتب AIO

CHMT48VB 58 قطعة مغذيات الكل في واحد آلة Charmhigh سطح المكتب اختيار ووضع آلة SMT آلة صغيرة 0





CHMT48VB 58 قطعة مغذيات الكل في واحد آلة Charmhigh سطح المكتب اختيار ووضع آلة SMT آلة صغيرة





مغذيات CHMT48VB 58 قطعة (مكدس مزدوج) آلة اختيار ووضع سطح المكتب Charmhigh

آلة انتقاء ووضع متقدمة 110 فولت 220 فولت النسخة الإنجليزية مرت

مناسب جدًا لإنتاج الدُفعات الصغيرة والنماذج الأولية!



وصف:

هذا CHMT48VB هو نسخة محدثة من CHMT48VA ، والتي تضمنت مغذيات جانبية مزدوجة بإجمالي 58 قطعة (29 قطعة اليسار + 29 قطعة اليمنى).إنها آلة الكل في واحد ، ولا تحتاج إلى شراء أي أجزاء أخرى ، وآلة جاهزة للعمل بعد استلامها.

نظام التشغيل هو نفسه CHMT48VA ويمكنه تثبيت أنواع مختلفة من المواد ، باستخدام 502-507 أنواعًا مختلفة من فوهات Juki ، ومناسبة لـ 0402،0603،0805-5050 ، SOP ، QFN ، LQFP ، الصمام الثنائي ، الترانزستور ، BGA ... إلخ ، والتي يمكنها تلبية طلب المزيد من العملاء.

مناسب ل لبناة النماذج الأولية ، والهواة ، والمطورين ، ومجموعات التطوير ، وإنتاج دفعات المصانع الصغيرة.

رمز النظام المنسق لآلة الالتقاط والمكان: 8479896200



CHMT48VB فيديو العمل من العملاء:

www.youtube.com/watch؟v=qu-O6umaNHE

www.youtube.com/watch؟v=xF7N4crTOtQ (السويد)

www.youtube.com/watch؟v=wYl5Az9xgec (الصين)

CHMT48VB وضع IC:
www.youtube.com/watch؟v=I-g8x98jmz0



مواصفات شارمهاي CHMT48VB:

نموذج CHM-T48VB
منطقة ثنائي الفينيل متعدد الكلور 10 مم * 10 مم - 355 مم * 355 مم
سفر المحور XY 420 * 460 مم
نطاق حركة المحور Z. 15 ملم
رؤوس التنسيب 2 قطع
مغذيات

اليسار 29 قطعة + الحق 29 قطعة
8 مللي متر = 44 قطعة ، 12 مللي متر = 8 قطعة ، 16 مللي متر = 4 قطعة ، 24 مللي متر = 2 قطعة ،
كومة IC الأمامية = 14 قطعة ، صينية IC مخصصة ، شريط قص

نظام الرؤية الكاميرات المزدوجة (الكاميرات العلوية والسفلية)
قيادة نظام محرك سيرفو للتحكم في حلقة مغلقة ، تأكد من عدم فقد الخطوة أبدًا
كشف العودة الذاتية للمحور Z نعم ، يمنع كسر الفتحات
سحب دبوس العودة الذاتية نعم
تسرب طريقة الكشف عن المواد كشف الفراغ ، كشف الرؤية
شاشة لمس شاشة تعمل باللمس مقاس 7 بوصات (مزودة بفأرة USB)
اللوحة الرئيسية المجلس الرئيسي لصناعة البحوث المستقلة
نظام نظام لينوكس مضمن
سرعة التركيب 4000cph (الرؤية خارج) ؛3000cph (الرؤية على)
دقة التركيب ± 0.025 مم
عناصر 0402-5050 ، SOP ، QFN (عرض الشريط: 8 مم ، 12 مم ، 16 مم ، 24 مم)
أبعاد الآلة L 960mm * W 705mm * H 335mm
مضخة فراغ -92KPA (2 قطعة ، مدمجة ، نوع كتم الصوت)
مصدر الهواء الخارجي لا حاجة (مضخة فراغ كتم مدمجة في الآلة 2 قطعة)
كمبيوتر خارجي لا حاجة لجهاز كمبيوتر خارجي
الجهد االكهربى 220 فولت (110 فولت) ، 50 هرتز / 60 هرتز
الوزن الصافي 68 كجم
الوزن الإجمالي 82 كجم / 118 * 80 * 52 سم / 0.49 م³



ميزة تنافسية:

1. برنامج ملائم ، نظام لينوكس مضمن الجهاز ، اللوحة الرئيسية الصناعية المستقرة ، التشغيل المستقل ، لا حاجة إلى كمبيوتر خارجي ، التشغيل أسهل وأكثر ملاءمة ، تعلم بسرعة.
2. شاشة تعمل باللمس مدمجة ، لا تحتاج إلى شاشة خارجية ، غرفة محفوظة ، عملية أكثر ملاءمة ، فأرة USB مدعومة أيضًا.
3. أعلى وأسفل اثنان من كاميرات الرؤية، قم بتصحيح موضع كل مكون ، يمكنك عرض صورة الرؤية من الشاشة لكل مكون. (أقصى حجم للمكون 22 * ​​22 مم)

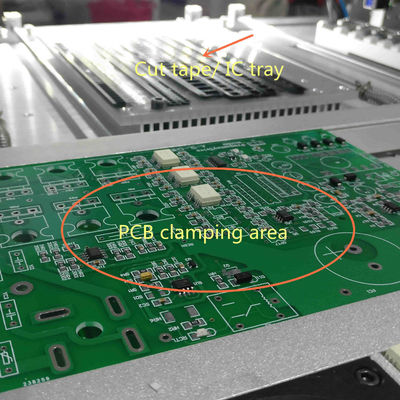

4. لديها مرنة PCB لقط لاعبا اساسيا، مناسبة لأحجام مختلفة من ثنائي الفينيل متعدد الكلور.
5. أيدت علبة IC المخصصة، يمكن تثبيت علبة IC على طاولة الماكينة.
6. اثنين من الرؤوس المتصاعدة مع 2 قطعة فوهات جوكي فوهة جوكي داخل المغناطيس ، بحيث يمكن إزالته بالإصبع ، لا حاجة للفك باستخدام مفتاح ربط ، فوهات زاوية دوران من -180 درجة إلى +180 درجة.
7. آلة الكل في واحد، 29 قطعة مغذيات مدرجة في الماكينة ، لا حاجة لشراء أجزاء أخرى ، الآلة على استعداد للعمل.
8. كشف المحور Z ، متعود إبرة سحب achine تلقائيًا إلى الأصل لتجنب كسر الفتحات.

9. دعم مكون الارتفاع ماكس 5 مم.
10. التحكم في الحلقة المغلقة ، المحور X ، Y مع المشفر ، ليس خارج الخطوة.
11. تمت معايرة ثنائي الفينيل متعدد الكلور بواسطة موضع مكونين ، ثم تتم معايرة المكونات الباقية تلقائيًا.
12. مع الكشف عن الفراغ ، مع التغذية التلقائية ، إذا امتص أحد المكونات معوجًا ، فإنه سيرميها تلقائيًا إلى منطقة الترسيب ، ثم يختار واحدًا جديدًا لتثبيته مرة أخرى.

13. مع كشف الرؤية، سوف الكاميرا زاوية التصحيح التلقائي للمكون ووضعها على لوحة ثنائي الفينيل متعدد الكلور في المكان المناسب.إذا لم يلتقط الرؤوس المكونات ، فستكتشفها الكاميرا وتعود للاختيار مرة أخرى ، 3 مرات لا تلتقط ، سوف تنبه الآلة وتتوقف ، بعد توريد المواد ، ثم تواصل العمل ، لا حاجة للبدء من جديد.

14. يأتي مع أداة التحويل (إصدار الكمبيوتر الشخصي) ، وتحرير ملف العمل في الكمبيوتر وتحميل ملف العمل إلى الجهاز عن طريق منفذ USB ، بسرعة وسهولة.
15. الدعم ألواح مغطاة بألواح.
16. إذا لم يكن لديك ملف PCB ، يمكنك ذلك إنشاء ملف عمل جديد لبرمجة الجهاز مباشرة.

17. الدعم خطوة واحدة.

18. الدعم قطع الأشرطة / المواد السائبة / مادة الأنبوب.

لماذا تختار شارمهاي؟
1. تصميم المهنية والغرفة المحفوظة.
2. عملية سهلة الاستخدام ، لا تحتاج إلى مهندس SMT محترف ، جهاز على مستوى الدخول
3.آلة واحدة - عملية متكاملة، لا حاجة إلى مضخة إضافية أو جهاز كمبيوتر أو أي مرفق داعم
4. الدقة والموثوقية العالية ، تشكل خلل في العمل اليدوي
5. فعالة من حيث التكلفة ، وتقليل النفقات لامتلاك خط إنتاج SMT أوتوماتيكي محترف
6. الدولي السريع مع خدمة من الباب إلى الباب ، 3-5 أيام عمل التسليم
7. خاص بالبحث والتطوير المعملي والعينات لتجنب الكشف عن أي براءات اختراع وتصميمات.

8. آلة واحدة تساوي 5 عمال لحام ، إدارة سهلة وموفرة للتكلفة.جيد للإنتاج بكميات صغيرة.

9. Charmhigh هو توريد المصنع ، يتم بحث جميع قطع غيار الآلات لدينا والتصنيع بأنفسنا.قطع غيار ما بعد الخدمة لا تتوقف أبدًا.

10. Charmhigh هي شركة متخصصة في تصنيع آلة SMT Pick and Place منذ عام 2009. جميع البرامج تم بحثها من قبل أنفسنا.


الملحقات القياسية لـ CHMT48VB:

1) انتقاء ووضع آلة CHMT48VB 1
2) مجموع 4 قطع فوهة جوكي (حجم 503 ، 504 ، 505 ، 506)
3) برنامج تشغيل USB 8G 1
4) سلك الطاقة 1
5) سحب إبرة 2
6) لفائف سحب الدبوس 1
7) ضبط وضع الكاميرا على السبورة السوداء 1
8) مفتاح سداسي 6
9) ملاقط 1
10) الفرشاة 1
11) قلم لشاشة تعمل باللمس 1
12) تركيبات لعلبة IC 4
13) الشحوم 1
14) دليل المستخدم باللغة الإنجليزية 1



100٪ صور حقيقية:

CHMT48VB 58 قطعة مغذيات الكل في واحد آلة Charmhigh سطح المكتب اختيار ووضع آلة SMT آلة صغيرة 1



100٪ ردود فعل حقيقية من العملاء ، أفضل نموذج بيع CHMT48VB:

CHMT48VB 58 قطعة مغذيات الكل في واحد آلة Charmhigh سطح المكتب اختيار ووضع آلة SMT آلة صغيرة 2

 CHMT48VB 58 قطعة مغذيات الكل في واحد آلة Charmhigh سطح المكتب اختيار ووضع آلة SMT آلة صغيرة 3


عينات PCB:

CHMT48VB 58 قطعة مغذيات الكل في واحد آلة Charmhigh سطح المكتب اختيار ووضع آلة SMT آلة صغيرة 4



ملاحظة كينلي:

تم ضبط آلة الالتقاط والوضع كاملة مع جميع الملحقات المضمنة في العبوة ، وتم تمرير QC.

إنها آلة شاملة وجاهزة للاستخدام!

يمكنك استخدامه عند استلامه.دعم فني جيد بعد البيع ، يرجى شرائه بثقة.

استمتع مع آلة الاختيار والمكان!



الخدمة والضمان:
الجهاز الكامل لديه فترة ضمان سنة واحدة من وقت الشراء وخدمة مدى الحياة.

نحن نقدم دائمًا قطع غيار للآلة ، وإمداد مباشر موثوق به من المصنع.

نحن نقدم خدمة Q / A ودعم استكشاف الأخطاء وإصلاحها وخدمة المشورة الفنية عبر الإنترنت.



تقديم خدمة ما بعد البيع واحد لواحد. تم اختبار كل آلة بنسبة 100٪ جيدًا قبل الشحن.
