CHMT48VB 58 قطعة مغذيات الكل في واحد سطح المكتب اختيار ووضع آلة SMT آلة صغيرة

CHMT48VB 58 قطعة مغذيات الكل في واحد سطح المكتب اختيار ووضع آلة SMT آلة صغيرة
CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine Small SMT Machine
CHMT48VB 58 قطعة مغذيات الكل في واحد سطح المكتب اختيار ووضع آلة SMT آلة صغيرة CHMT48VB 58 قطعة مغذيات الكل في واحد سطح المكتب اختيار ووضع آلة SMT آلة صغيرة CHMT48VB 58 قطعة مغذيات الكل في واحد سطح المكتب اختيار ووضع آلة SMT آلة صغيرة CHMT48VB 58 قطعة مغذيات الكل في واحد سطح المكتب اختيار ووضع آلة SMT آلة صغيرة

صورة كبيرة :  CHMT48VB 58 قطعة مغذيات الكل في واحد سطح المكتب اختيار ووضع آلة SMT آلة صغيرة

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Charmhigh
إصدار الشهادات: CE
رقم الموديل: CHMT48VB
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: $5200 including shipping
تفاصيل التغليف: صندوق تصدير خشبي قياسي
وقت التسليم: 1-3 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون
القدرة على العرض: 100 شهريا

CHMT48VB 58 قطعة مغذيات الكل في واحد سطح المكتب اختيار ووضع آلة SMT آلة صغيرة

وصف
الطاعم: letf: 29pcs; Letf: 29 قطعة ؛ right:29pcs (total 58pcs) اليمين: 29 قطعة (إجما رأس التنسيب: 2 قطع
فوهات: 4 فوهة (جوكي) سرعة: 3000cph with vision; 3000cph مع الرؤية ؛ without vision 5000cph بدون رؤية 50
صحة: 0.025 ملم النظام: نظام لينكس مضمن
نوع: جهاز الكل في واحد ، لا حاجة إلى شاشة خارجية أو كمبيوتر شخصي ماكس مكون: 5 ملم
تسليط الضوء:

CHMT48VB Small SMT Machine

,

58pcs Feeders All In One Machine

,

Charmhigh Small SMT Machine

CHMT48VB 58 قطعة مغذيات (كومة مزدوجة) آلة اختيار ووضع سطح المكتب Charmhigh

آلة انتقاء ووضع متقدمة 110 فولت 220 فولت النسخة الإنجليزية مرت

مناسب جدًا لإنتاج الدُفعات الصغيرة والنماذج الأولية!



وصف:

هذا CHMT48VB هو نسخة محدثة من CHMT48VA ، والتي تضمنت مغذيات جانبية مزدوجة بإجمالي 58 قطعة (29 قطعة اليسار + 29 قطعة يمين)إنها آلة الكل في واحد ، ولا تحتاج إلى شراء أي أجزاء أخرى ، وآلة جاهزة للعمل بعد استلامها.

نظام التشغيل هو نفسه CHMT48VA ويمكنه تثبيت أنواع مختلفة من المواد ، باستخدام 502-507 أنواعًا مختلفة من فوهات Juki ، ومناسبة لـ 0402،0603،0805-5050 ، SOP ، QFN ، LQFP144 ، الصمام الثنائي ، الترانزستور ، BGA ... إلخ ، والتي يمكنها تلبية طلب المزيد من العملاء.
مناسب ل لبناة النماذج الأولية والهواة والمطورين ومجموعات التطوير وإنتاج دفعات المصانع الصغيرة.



CHMT48VB فيديو العمل من العملاء:

www.youtube.com/watch؟v=qu-O6umaNHE

www.youtube.com/watch؟v=xF7N4crTOtQ (السويد)

www.youtube.com/watch؟v=wYl5Az9xgec (الصين)

CHMT48VB وضع IC:
www.youtube.com/watch؟v=I-g8x98jmz0



مواصفات شارمهاي CHMT48VB:

نموذج CHM-T48VB
منطقة ثنائي الفينيل متعدد الكلور 10 مم * 10 مم - 355 مم * 355 مم
سفر المحور XY 510 * 460 مم
نطاق حركة المحور Z. 15 مم (أعلى مكون 5 مم)
رؤوس التنسيب 2 قطعة ، تأتي مع 4 فوهات
مغذيات

وحدة تغذية بكرات الشريط 58 قطعة (يسار 29 قطعة + يمين 29 قطعة)
(8 مم = 44 قطعة ، 12 مم = 8 قطعة ، 16 مم = 4 قطعة ، 24 مم = 2 قطعة ،)
وحدة التغذية IC السائبة الأمامية = 14 قطعة ، صينية IC للجمارك 20 قطعة

مغذي الأنبوب (مغذي الاهتزاز ، اختياري)

نظام الرؤية كاميرتان (كاميرات علوية وسفلية) Vision max range 22 * ​​22mm
قيادة نظام محرك سيرفو للتحكم في حلقة مغلقة ، تأكد من عدم فقد الخطوة أبدًا
كشف الإرجاع الذاتي للمحور Z نعم ، يمنع كسر الفوهات
سحب دبوس العودة الذاتية نعم ، يمنع كسر الإبرة
تسرب طريقة كشف المواد كشف الفراغ ، كشف الرؤية
شاشة اللمس 7 بوصة تعمل باللمس صناعة الشاشة
اللوحة الرئيسية المجلس الرئيسي لصناعة البحوث المستقلة
النظام نظام لينكس مضمن
سرعة التركيب 4000cph (رؤية قبالة) ؛3000cph (الرؤية على)
دقة التركيب ± 0.025 مم
مكونات 0402-5050 ، SOP ، QFN إلخ.
أبعاد الآلة L 960 مم * W 705 مم * 335 مم
مضخة فراغ -92KPA (2 قطعة ، مدمجة ، نوع كتم الصوت)
مصدر الهواء الخارجي لا حاجة (مضخة فراغ كتم مدمجة في الآلة 2 قطعة)
كمبيوتر خارجي لا حاجة إلى كمبيوتر خارجي (يحتوي على كمبيوتر مدمج)
الجهد االكهربى 220VAC (110VAC) ، 50 هرتز / 60 هرتز
الوزن الصافي 68 كجم
الوزن الإجمالي 85 كجم / 116 * 80 * 52 سم



ميزة تنافسية:

1. برنامج ملائم ، نظام لينوكس مدمج للآلة ، لوحة رئيسية مستقرة للصناعة ، عملية مستقلة ، لا تحتاج إلى كمبيوتر خارجي ، عملية أسهل وأكثر ملاءمة ، تعلم بسرعة.
2. شاشة تعمل باللمس مدمجة ، لا تحتاج إلى شاشة خارجية ، غرفة محفوظة ، عملية أكثر ملاءمة ، فأرة USB مدعومة أيضًا.
3. كاميرتين للرؤية العلوية والسفلية ، قم بتصحيح موضع كل مكون ، يمكنك عرض صورة الرؤية من الشاشة لكل المكونات. (أقصى حجم للمكون 22 * ​​22 مم)
4. لديها تركيبات تثبيت PCB مرنة ، مناسبة لأحجام مختلفة من PCB.
5. إنها تدعم صينية IC المخصصة ، ويمكن تثبيت صينية IC على طاولة الآلة.
6. رأسان متصاعدان مع فوهات Juki 2 قطعة ، فوهة Juki داخل المغناطيس ، لذلك يمكن إزالتها بالإصبع ، لا حاجة للفك باستخدام مفتاح الربط ، زاوية دوران الفوهات -180 درجة إلى +180 درجة.
7. آلة الكل في واحد ، 29 قطعة مغذيات مدرجة في الآلة ، لا حاجة لشراء أجزاء أخرى ، الآلة جاهزة للعمل.
8. كشف المحور Z ، تعود إبرة سحب الآلة تلقائيًا إلى الأصل لتجنب كسر الفوهات.
9. ماكس دعم مكون ارتفاع 5mm.
10. التحكم في الحلقة المغلقة ، المحور X ، Y مع التشفير ، ليس خارج الخطوة.
11. تمت معايرة PCB بواسطة موضع مكونين ، ثم تتم معايرة المكونات المتبقية تلقائيًا.
12. مع كشف الفراغ ، مع التغذية الأوتوماتيكية ، إذا امتص أحد المكونات معوجًا ، فإنه سيرميها تلقائيًا إلى منطقة الترسيب ، ثم يختار واحدًا جديدًا لتركيبه مرة أخرى.
13. مع كشف الرؤية ، سوف الكاميرا زاوية التصحيح التلقائي للمكون وتوضع على لوحة PCB في المكان المناسب.إذا لم يلتقط الرؤوس المكونات ، فستكتشفها الكاميرا وتعود للاختيار مرة أخرى ، 3 مرات لا تلتقط ، وسوف تنبه الآلة وتتوقف ، بعد توريد المواد ، ثم تواصل العمل ، ولا حاجة للبدء من جديد.
14. يأتي مع أداة التحويل (إصدار الكمبيوتر الشخصي) ، وتحرير ملف العمل في الكمبيوتر وتحميل ملف العمل إلى الجهاز عن طريق منفذ USB ، بسرعة وسهولة.
15. دعم لوحات بألواح.
16. إذا لم يكن لديك ملف PCB ، يمكنك إنشاء ملف عمل جديد لبرمجته في الجهاز مباشرة.
17. دعم خطوة واحدة.
18. دعم قطع الأشرطة / المواد السائبة / مادة الأنبوب.

لماذا تختار شارمهاي؟

1. تصميم المهنية والغرفة المحفوظة.
2-عملية ودية للمستخدم ، لا تحتاج إلى مهندس SMT محترف ، جهاز على مستوى الدخول
3.آلة واحدة - عملية متكاملة ، لا تحتاج إلى مضخة إضافية أو كمبيوتر شخصي أو أي مرفق داعم.
4.Cost فعالة ، وتقليل النفقات لامتلاك خط إنتاج SMT التلقائي الكامل المهنية.
5. من السهل جدًا تغيير استبدال الماكينة ، ومن السهل إصلاحها بنفسك.
6. international express مع خدمة من الباب إلى الباب ، 6-8 أيام عمل التسليم.
7. خاصة بالنسبة للبحث والتطوير في المختبرات ، لحماية التصميم الخاص بك وبراءات الاختراع.
8.آلة واحدة تساوي 5 موظفين لحام ، كفاءة أعلى بكثير من العمل اليدوي ، سهلة الإدارة وموفرة للتكلفة.جيد للإنتاج بكميات صغيرة.
9.Charmhigh هو توريد المصنع ، يتم بحث جميع أجزاء أجهزتنا وتصنيعها بأنفسنا.قطع غيار ما بعد الخدمة لا تتوقف أبدا.
10. Charmhigh هي شركة محترفة لتصنيع آلة SMT Pick and Place منذ ، تم إصدار أول p & p في عام 2011. جميع البرامج التي بحثناها بأنفسنا ، قدمت خدمة جيدة بعد البيع.



الملحقات القياسية لـ CHMT48VB:

1) انتقاء ووضع آلة CHMT48VB 1
2) فوهة Juki مجموع 4 قطع (حجم 503 ، 504 ، 505 ، 506)
3) برنامج تشغيل USB 8G 1
4) سلك الطاقة 1
5) سحب إبرة 2
6) الملف اللولبي لسحب pin1
7) ضبط وضع الكاميرا على السبورة السوداء 1
8) مفتاح سداسي 6
9) ملاقط 1
10) الفرشاة 1
11) قلم لشاشة تعمل باللمس 1
12) تركيبات لعلبة IC 4
13) الشحوم 1

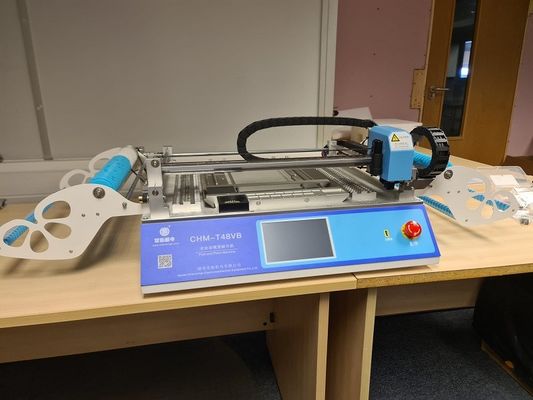

CHMT48VB 58 قطعة مغذيات الكل في واحد سطح المكتب اختيار ووضع آلة SMT آلة صغيرة 0
CHMT48VB 58 قطعة مغذيات الكل في واحد سطح المكتب اختيار ووضع آلة SMT آلة صغيرة 1


الكاميرا العلوية والسفلية ، تأكد من أن كل مكان مكون دقيق للغاية:
CHMT48VB 58 قطعة مغذيات الكل في واحد سطح المكتب اختيار ووضع آلة SMT آلة صغيرة 2

محرك المحور XY مع جهاز التشفير والتحكم في الحلقة المغلقة ، تأكد من عدم فقد الخطوات:
 CHMT48VB 58 قطعة مغذيات الكل في واحد سطح المكتب اختيار ووضع آلة SMT آلة صغيرة 3


علبة IC المخصصة:
CHMT48VB 58 قطعة مغذيات الكل في واحد سطح المكتب اختيار ووضع آلة SMT آلة صغيرة 4

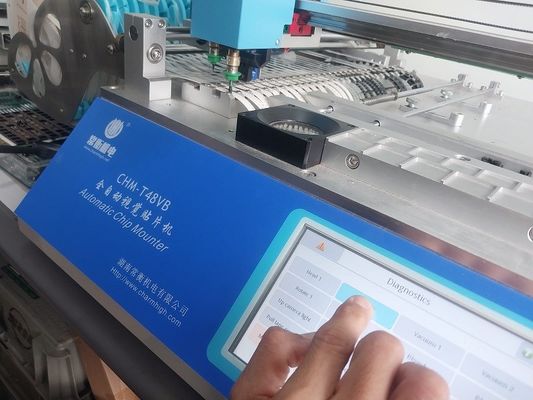

شاشة تعمل باللمس ، التحكم في نظام Linux المضمن في الصناعة:
CHMT48VB 58 قطعة مغذيات الكل في واحد سطح المكتب اختيار ووضع آلة SMT آلة صغيرة 5


فوهات جوكي ، عملية فتح سهلة للغاية ، مغناطيس من الداخل ، لا حاجة لاستخدام مفتاح الربط للأسفل:
CHMT48VB 58 قطعة مغذيات الكل في واحد سطح المكتب اختيار ووضع آلة SMT آلة صغيرة 6



التعبئة الآمنة:
CHMT48VB 58 قطعة مغذيات الكل في واحد سطح المكتب اختيار ووضع آلة SMT آلة صغيرة 7



العينات:

CHMT48VB 58 قطعة مغذيات الكل في واحد سطح المكتب اختيار ووضع آلة SMT آلة صغيرة 8

CHMT48VB 58 قطعة مغذيات الكل في واحد سطح المكتب اختيار ووضع آلة SMT آلة صغيرة 9



ملاحظة Kidnly:

تم ضبط آلة الالتقاط والوضع كاملة مع جميع الملحقات المضمنة في العبوة ، وتم تمرير QC.

إنها آلة الكل في واحد ، جاهزة للاستخدام!

يمكنك استخدامه عند استلامه.دعم فني جيد بعد البيع ، يرجى شرائه بثقة.

استمتع مع آلة الانتقاء والمكان!



الخدمة والضمان:

تتمتع الماكينة الكاملة بضمان لمدة عام واحد من وقت الشراء والخدمة مدى الحياة.

نحن نقدم دائمًا قطع غيار للآلة ، توريد مباشر موثوق من المصنع.

نحن نقدم خدمة Q / A ودعم استكشاف الأخطاء وإصلاحها وخدمة المشورة الفنية عبر الإنترنت.

تقديم خدمة ما بعد البيع واحد لواحد.تم اختبار كل آلة بنسبة 100٪ جيدًا قبل الشحن.
