تفاصيل المنتج:
|
| طابعة الاستنسل: | طابعة معجون لحام نصف أوتوماتيكية 3250 | CHM-551: | 4 رؤوس 50 وحدة تغذية (فوهة التغيير التلقائي، ناقل ثنائي الفينيل متعدد الكلور التلقائي) |
|---|---|---|---|
| T961: | فرن إنحسر الناقل، 6 مناطق درجة الحرارة | خط SMT: | خط التدفق عالي الدقة، دعم 0201 |
| عنصر: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA، الخ | دقة التركيب: | (XY)±0.06mm ; (س ص) ± 0.06 مم؛ CPK≥1.0 CPK≥1.0 |
| حجم ثنائي الفينيل متعدد الكلور: | 350 مم (طول) × 270 مم (عرض) | سرعة التثبيت: | 11500CPH (الأمثل) IPC9850:8850CPH |
| تسليط الضوء: | خط إنتاج SMD عالي الدقة,خط إنتاج SMD PCB صنع الروبوت,خط التجميع SMT الروبوت صنع PCB,SMD Production Line PCB Making Robot,SMT Assembly Line PCB Making Robot |
||
دقة عاليةخط إنتاج SMT الاقتصادي

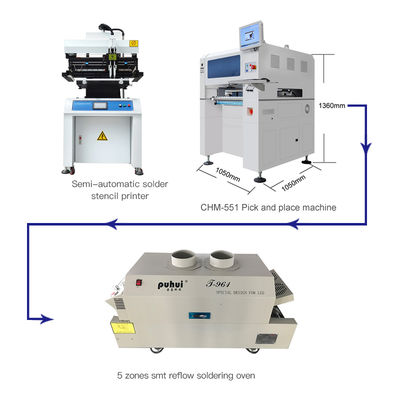

3250 طابعة شرائح شبه تلقائية، CHM-551 SMT تشيب مونتر، فرن إعادة التدفق T961
خط إنتاج SMT الصغير ، التكوين العالي ، اجتاز اختبار CPK ، الجزء الأدنى 0201

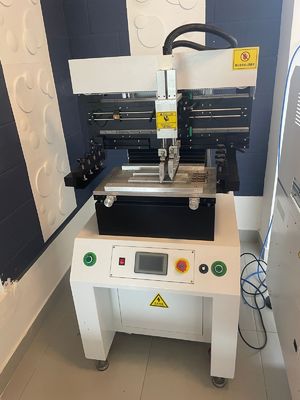

1الطابعة 3250 المعلمات التقنية
| النموذج | 3250 |
| البعد | 850x670x1550 ((ملم) |
| حجم الطاولة | 320x500 ((ملم) |
| حجم PCB | 250×400 ((ملم) |
| حجم القلم | 550x680 ((ملم) |
| سرعة الطباعة | 0~8000 ((ملم) / دقيقة |
| سمك PCB | 0 ~ 100 ((ملم) |
| PCB تعديل بسيط النطاق | الجبهة/ الجانب +10 ملم |
| الجهد | 1PAC220V 50/60HZ |
| ارتفاع طاولة الطباعة | 850 ± 20 ((ملم) |
| دقة التكرار | ± 0.01mm |
| طريقة تحديد موقع PCB | خارج/ثقب مرجعية |
| الوزن | حوالي 250 كجم |

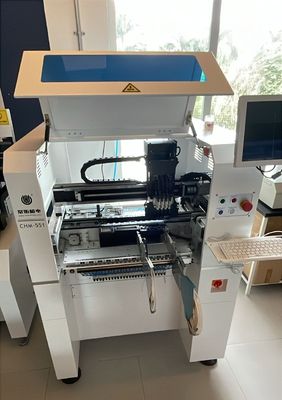

2. CHM-551SMT آلة التقاط ووضع
| مواصفات CHM-551 | |
| الأبعاد | 980mm ((L) X 1050mm ((W) X 880mm ((H) |
| الوزن | 190 كجم |
| إمدادات الطاقة | AC220V (50Hz،مرحلة واحدة) 1.5kw |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ |
| كمية رأس التركيب | 4 |
| سرعة التثبيت | 11500CPH (المثلى) IPC9850: 8850cph |
| الدقة المتزايدة | (XY) ± 0.06mm؛ CPK≥1.0 |
| ارتفاع المكون | 12ملم |
| نوع المكون | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 350mm ((L) x270mm ((W) (المعيار) ؛ 600mm ((L) x350mm ((W) (اختياري) |
| تغيير الفوهة | تغيير الفوهة التلقائي (مكتبة الفوهة ذات 13 فتحة) |
| نظام التحكم | جهاز كمبيوتر صناعي مدمج (ويندوز 7) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة |
محور X&Y مدفوع بمحركات سيرفو. اعتماد تسريع وتباطؤ مرن على المنحنى S |
| نظام النقل | المسمار الكروي + الدليل الخطي |
| نظام التغذية | 50 ياماها 8 ملم القياسية الروائية / الكهربائية طعام كومة (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا لالتقاط الصور الفورية × 4 (حجم المكونات: 14mm × 14mm) ؛ كاميرا IC × 1 (حجم المكونات: 25mm × 25mm) ؛ كاميرا العلامة × 2 |

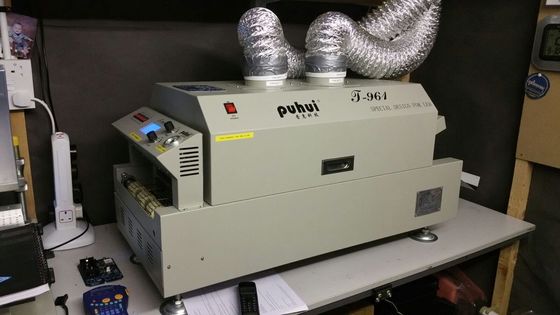

3. T961 المعلمات:
| النموذج | T-961 |
| كمية منطقة التدفئة | أعلى3/أسفل3 |
| طول منطقة التدفئة | 730ملم |
| نوع التدفئة | مستوى الذكية من السيروكو وتسخين الأشعة تحت الحمراء السريع |
| كمية منطقة التبريد | 1 |
| الحد الأقصى لعرض لوحة PCB | 230ملم |
| اتجاه العملية | اليسار→اليمين |
| خيارات التسليم | شبكة النقل وسلسلة النقل |
| سرعة الحزام النقل | 0-290mm/min |
| مصدر الطاقة | 220 فولت 50/60 هرتز |
| القوة القصوى | 3.5 كيلوواط |
| وقت التسخين | حوالي 7 دقائق |
| نطاق تحكم درجة الحرارة | درجة حرارة الغرفة 300 |
| وضع تحكم درجة الحرارة | تحكم PID في الحلقة المغلقة |
| دقة التحكم في درجة الحرارة | ± 1 |
| انحراف توزيع درجة حرارة PCB | ±2 |
| الأبعاد الكلية | 1000 × 466 × 445 ملم |
| وزن الجهاز | 70 كجم |
1طابعة طلاء لحام شبه أوتوماتيكية 3250

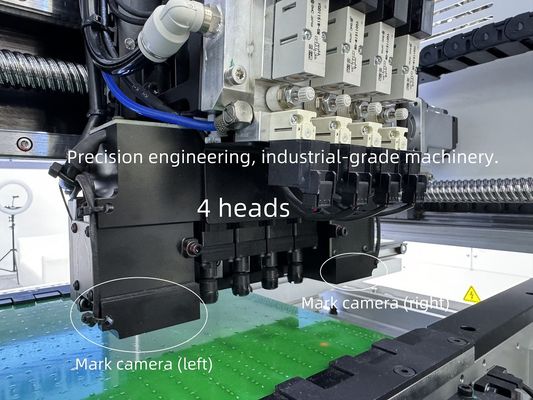

2. CHM-551 أربع رؤوس كاملة أوتوماتيكية SMT الاختيار والوضع آلة،أبرز:
1دعم اختبار CPKCPK≥1.0
2. تغيير الفوهة التلقائي (13 مجموعة مكتبة الفوهة)
3التعويض الحراري
4. نقالة أوتوماتيكية لـ PCB
5السرعة المثلى:11500CPH، IPC9850:8850CPH
60201 الدعم
7.المسمار الكروي + الدليل الخطي
8محركات الخدمة
دقة عالية جداً لـ IC الحرارة الدقيقة:
3T961 فرن إعادة التدفق الخالي من الرصاص، حجم التسخين أكبر 730x230mm، لPCB طبقة مزدوجة:
أفضل خط مزيج SMT، ونحن نوصي به! يرجى شراء مع الثقة.
مزود من مصنع رائع مع ضمان الجودة
الرجاء إرسال بريد إلكتروني أو الاتصال بنا إذا كان لديك المزيد من الأسئلة.
الرجاء ملاحظة:
الـ CHM-551 SMT pick and place machine تحتاج فقط إلى توصيل مصدر هواء خارجي يتم إعداده بنفسك، لا حاجة إلى أشياء أخرى.
لقد مرّت الآلة بمراقبة الجودة قبل الرحيل
نحن نقدم خدمة بعد البيع في الوقت المناسب، كل آلة 100٪ اختبار جيدا قبل الشحن. يرجى شرائها بثقة.
استمتع مع آلة الاختيار والوضع!
الخدمة والضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع الغيار للآلات المصنعة الموثوقة المباشرة.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
توفير خدمة ما بعد البيع من شخص إلى آخر كل آلة تم اختبارها بنسبة 100% قبل الشحن
