تفاصيل المنتج:
|
| ماكس حجم ثنائي الفينيل متعدد الكلور: | 350mm(L)x270mm(W) (Standard); 350 مم (طول) × 270 مم (عرض) (قياسي)؛ 600mm(L)x350mm(W | الطاعم: | 50 قطعة مغذي ياماها (مغذي هوائي وكهربائي) |
|---|---|---|---|
| نظام تشغيل: | Windows (يأتي مع جهاز كمبيوتر ولوحة مفاتيح وماوس) | المعايرة الإيمانية: | معايرة تلقائية لنقطة مارك |
| ارتفاع المكون: | 12ملم | سرعة التثبيت: | 11500CPH(optimal); 11500CPH (الأمثل)؛ IPC9850:8850cph IPC9850:8850cph |
| الوزن الصافي: | 315 كجم | فوهة: | مغير فوهة أوتوماتيكي مع مكتبة فوهة 13 قطعة |
| البعد: | 980 مم (طول) × 1050 مم (عرض) × 146 مم (ارتفاع) | دقة التركيب: | (XY) ±0.06 مم CPK≥1.0 |
| تسليط الضوء: | الجهاز ذو الدقة العالية,4 رؤوس SMT الاختيار & وضع آلة,آلة تغيير الفوهة التلقائية لتحديد المكان,4 Heads SMT Pick & Place Machine,Automatic Nozzle Change Pick Place Machine |
||

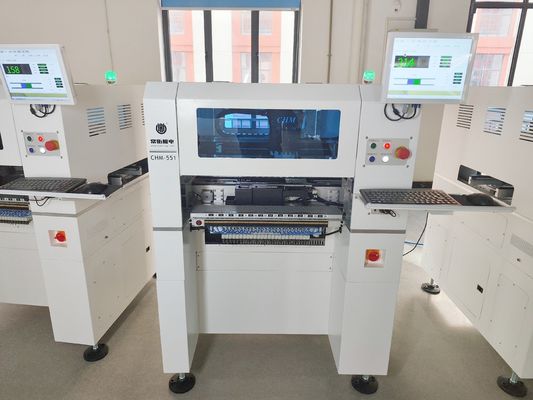

تشارم هاي آلي بالكاملCHM-551 (مع القاعدة)4 رؤوس SMT اختيار ووضع آلة 50 تغذية 4 رؤوس
دقة عالية، تكوين عال، غرفة وفرت.نموذج عبقري(مع تغيير الفوهة التلقائي)
جيد جداً لإنتاج دفعات صغيرة مع استقرار عال0201 مدعوم دعم اختبار CPK
الحل الاقتصادي لتجميع SMT، جيد للشركات الناشئة.
فيديو عمل خط إنتاج CHM-551 SMT على Youtube:
https://www.youtube.com/watch?v=YyJ5VsLoH4k&t=1s
خصائص الجهاز
1دعم اختبار CPK
2. تغيير الفوهة التلقائي (13 مجموعة مكتبة الفوهة)
3التعويض الحراري
4. نقالة أوتوماتيكية لـ PCB
5السرعة المثلى:11500CPH؛ IPC9850:8850CPH
6. ....
لمزيد من ميزات الجهاز، يرجى استشارة مدير الحساب لدينا
| مواصفات CHM-551 | |
| الأبعاد | 980mm(L) x1050mm(W) x 880mm(H) |
| الوزن | 315 كجم |
| إمدادات الطاقة | AC220V (50Hz،مرحلة واحدة) 1.5kw |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ |

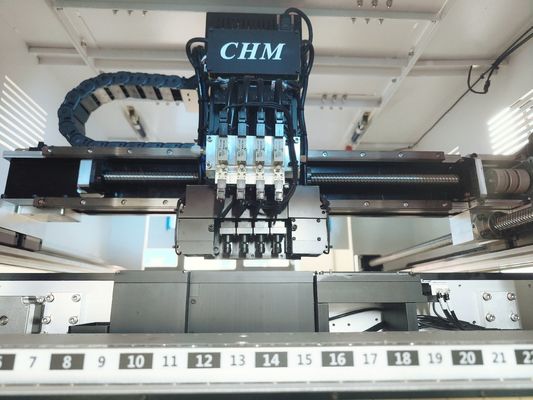

| كمية رأس التركيب | 4 رؤوس |
| سرعة التثبيت | 11500CPH (المثلى) IPC9850: 8850cph |
| الدقة المتزايدة | (XY) ± 0.06mm؛CPK≥1.0 |
| ارتفاع المكون | 12ملم |
| نوع المكون | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 350mm ((L) x270mm ((W) (المعيار) ؛ 600mm ((L) x350mm ((W) (اختياري) |
| تغيير الفوهة | تغيير الفوهة التلقائي (مكتبة الفوهة ذات 13 فتحة) |
| نظام التحكم | كمبيوتر صناعي مدمج (ويندوز) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة |
محور X&Y مدفوع بمحركات سيرفو. اعتماد تسريع وتباطؤ مرن على المنحنى S |
| نظام النقل | المسمار الكروي + الدليل الخطي |
| نظام التغذية | 50 ياماها 8 ملم القياسية الروائية / الكهربائية طعام كومة (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا تصوير فورية x4 (حجم المكونات المطبق: 14mm × 14mm) IC camerax1 (حجم المكونات المطبق:25ملم × 25ملم); علامة كاميراكس2 |
أبرز:
1. التغيير المفجعة التلقائية، أنت لا تحتاج إلى تغيير الفوهة يدويا، مريحة جدا!
2نظام كاميرات رؤية قوية، كاميرات محدثة بدقة أعلى، IC placecd أكثر دقة، ومكونات أقل 0201.
3. مع ناقل أوتوماتيكي للوحات الورقية، بنيت خط إنتاج SMT صغير، حر يديك!
4. التكوين العالي مع البرمجيات الذكية، عمر أطول، تشارم هاي توفر جزء ميكانيكي أقوى.
الميزات الرئيسية:
4 رؤوس، 50 كومة تغذية، محرك الخدمة، ناقل آلي للوحات الورقية، المسمار الكروي،
التعويض الحراري، تغيير الفوهة التلقائي من 19 فتحة، 0201، اختبار CPK تم اجتيازه...
(شارم هاي) ، أعلى علامة تجارية (شينسي)
CHM-551 قائمة الأجزاء
| البند | كمية | البند | كمية |
| آلة التقط والوضع | 1 | الزنجبيل | 1 |
| فوهات | 8 | المفتاح الداخلي للهكساجون | 1 |
| صندوق الأدوات | 1 | زيت التشحيم | 1 |
| بطاقة الضمان | 1 | مرشح | 4 |
| دليل المستخدم | 1 | وصلة سريعة | 1 |
| تقرير الاختبار | 1 | لوحة الماوس | 1 |
| فرشاة | 1 | كابل الطاقة | 1 |
الرجاء ملاحظة:
آلة الاختيار والموضع جاهزة مع كل الملحقات المدرجة في الحزمة، آلة جاهزة للاستخدام!
الشيء الوحيد الذي تحتاج إلى إعداد هو ضاغط الهواء الخارجي (إمداد الهواء للأطعمة الهوائية).
من فضلك اشتري هذه الآلة بثقة
استمتع مع آلة الاختيار والوضع!
