تفاصيل المنتج:
|
| Operation power: | 5kw | Start-up power: | 24kw |
|---|---|---|---|
| Heating zone quantity: | upper6/down6 | Heating area: | 2200*350mm |
| With automatic rail: | Yes | Dimensions: | 3600*700*1300mm |
| With PC control: | Yes | Cooling zone: | 2 |
| Warm-up time: | around 20 mins | Net weight: | 400KG |
| إبراز: | فرن إعادة التدفق 2200*350ملم,PC6635 فرن إعادة تدفق السكك الحديدية,فرن إعادة التدفق الخالي من الرصاص,PC6635 Rail Reflow Oven,Lead-free Reflow Oven |
||
فرن إعادة التدفق الآلي الكامل للسكك الحديدية + تحكم جهاز تحكم 6 مناطق درجة حرارة (صعود 6 + هبوط 6)
آلة لحام SMT بدون رصاص
2200 * 350mm 6 المناطق 5KW آلة لحام لحام
PC6635 تحميل الكتالوج:PC6635 فرن إعادة التدفق - التعليمات.pdf
المعلم التقني لـ PC6635
| النموذج | PC6635 (PC، فوق6+أسفل6، 350mm العرض) |
| معايير جزء التدفئة | |
| منطقة التدفئة | فوق6 + أسفل6 |
| طول التدفئة | 2200ملم |
| منطقة التبريد | 2 |
| معايير الناقل | |
| الحد الأقصى لعرض PCB | عرض الشبكة 350mm، السكة الحديدية قابلة للتعديل 250mm |
| اتجاه الناقل | L→R (R→L.option) |
| ارتفاع الناقل | الشبكة 880±20mm |
| نظام النقل | ناقل الشبكة + ناقل السكك الحديدية |
| سرعة الناقل | 0-2000mm/min |
| معيار التحكم | |
| إمدادات الطاقة | 5 أسلاك 380 فولت 50/60 هرتز |
| قوة البدء | 24 كيلوواط |
| طاقة استهلاك التشغيل | حوالي 5-6 كيلوواط |
| طريقة التحكم | جهاز كمبيوتر صناعي + شاشة |
| وقت التسخين | حوالي 20 دقيقة |
| نطاق ضبط درجة الحرارة | درجة حرارة الغرفة - 350 درجة مئوية |
| تحكم درجة الحرارة | التحكم في وحدة PC+Temp الصناعية، سائق SSR |
| دقة التحكم في درجة الحرارة | ± 1°C |
| خطأ توزيع الحرارة | ± 3°C |
| إنذار المشاكل | درجة حرارة غير طبيعية (درجة حرارة عالية جداً أو منخفضة جداً بعد درجة حرارة ثابتة) |
| إنذار سقوط الطائرة | الخيار |
| حجم الجهاز ووزنه | |
| الوزن الصافي | حوالي 400 كجم |
| البعد ((ملم) L × W × H | L3600 × W700 × H1430 |
وصف PC6635:
1تكنولوجيا سلك التدفئة المحتملة مع هيكل الهواء المستقل، وسائل التدفئة العليا والسفلية، الكفاءة الحرارية العالية وارتفاع درجة الحرارة السريع،تصل إلى درجة حرارة العمل المحددة من درجة حرارة الغرفة في حوالي 20 دقيقة، مع اختلاف درجة الحرارة أقل من 30 درجة مئوية بين درجة الحرارة المحددة ودرجة الحرارة الفعلية في منطقة اللحام.
2مجهزة بمحرك خاص بدرجة حرارة عالية من تايوان سان يوي، مقترنة مباشرة لتشغيل التدفئة الهواء الساخن، وضمان توزيع الهواء الساخن متوازنة، وانخفاض الضوضاء والاهتزاز الحد الأدنى،يسمح لـ 0201 مكونات بالبقاء في مكانها أثناء النقل.
3تصميم قناة الهواء الفريدة مع الدوران الهوائي للقشرة الحلزونية المستوردة وأجهزة توزيع الهواء ثلاثية الطبقات، وتوفير الدوران الهوائي الموحد، والقدرة الحرارية الكبيرة،وتسخين منفصل لمنطقة التسخين المسبق، منطقة التحكم في درجة الحرارة، ومنطقة اللحام مع تدفق مستقل وتحكم في درجة الحرارة، يتم التحكم في كل منطقة درجة الحرارة بدقة ± 1 درجة مئوية،وتفتح غرفة الفرن بغطاء فوقي هوائي.
4يتضمن التكوين القياسي منطقتين للابرد القسري ، حيث تصل درجة حرارة الهواء البارد إلى 5 درجة مئوية ، ويمكن أن يصل معدل التبريد في منطقة التبريد الأولى إلى -5 درجة مئوية / ثانية.يلبي بفعالية متطلبات مختلف العمليات الخالية من الرصاص.
5مناسبة لتعديل منحنيات درجة الحرارة لمختلف النماذج ، مع تكوينات منطقة لحام مزدوجة أو ثلاثية ، اختبار 8 خطوط مع 8 درجة مئوية على الأقل ،اختبار منحنى مستمر مصمم خصيصا لعمليات اللحام الخالية من الرصاص في اليابان أو أوروبا وأمريكا.

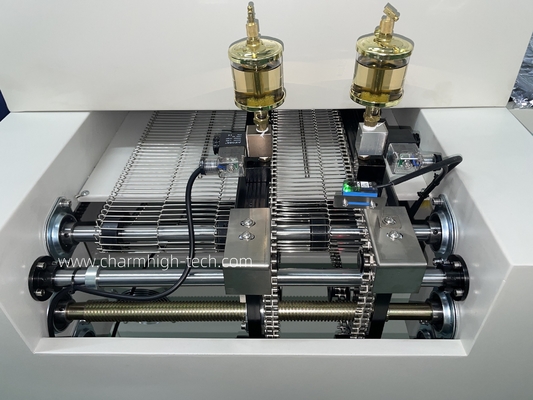

6أحدث تصميم للسكك الحديدية المخصصة للنقل، مصنوعة من سبيكة الألومنيوم المقاومة لدرجات الحرارة العالية ومقاومة للاستعمال، مما يضمن صلابة عالية وعدم التشوه.
7نظام النقل يستخدم تحكم سرعة الترددات المتغيرة، مدفوعة بمحركات Dongchuan اليابانية المستوردة،مع سلاسل من الفولاذ المقاوم للصدأ عالية الجودة وأحزمة الشبكة من الفولاذ المقاوم للصدأ من مواد SUS316 للنقل المتزامن، مما يضمن مزيدا من النقل المستقر. كما أنها مجهزة بوظيفة إمدادات الطاقة دون انقطاع (UPS) ، مما يمنع بشكل فعال تلف PCBs داخل الفرن بسبب انقطاع الطاقة المفاجئ.
8يتم التحكم بها بواسطة جهاز كمبيوتر صناعي، مع شاشة شاشة LCD ونظام تشغيل Windows 10، مع اختبار منحنى مرن وقدرات تحليل منحنى ديناميكية قوية،وكذلك القدرة على طباعة وحفظ جميع البيانات، تلبية متطلبات العمليات الخالية من الرصاص.
جميع المكونات الكهربائية مصنوعة من أجزاء مستوردة، وجميع خطوط الإشارة محمية لضمان التشغيل المستقر والموثوق به من SMT24 لمدة 24 ساعة في اليوم،مع ضمان لمدة سنة واحدة على الآلة بأكملها والصيانة مدى الحياة.

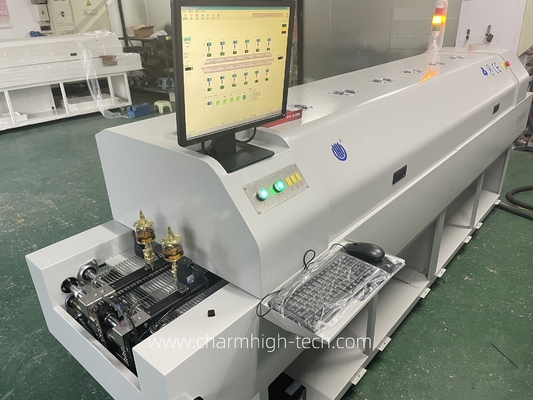

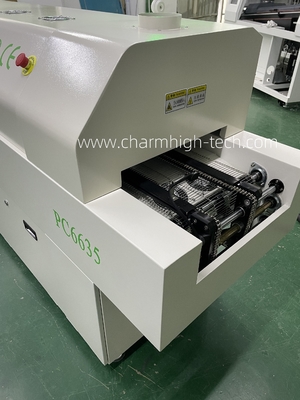

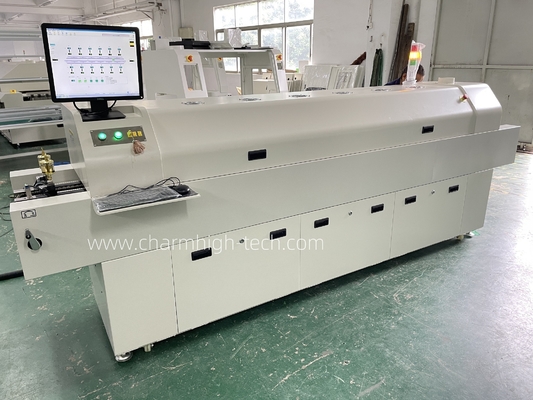

100% صور حقيقية لـ PC6635:
توصيات خط الإنتاج SMT:
1محمول للكريستال
2.E6 طابعة لحام
3محمول للكريستال
4.CHM551 آلة الاختيار والوضع - وحدتين
5محمول للكريستال
6.PC6635 فرن إعادة التدفق مع حديد أوتوماتيكي + PC
7محرك تفريغ الأقراص الصلبة
الضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع الغيار للآلات المصنعة الموثوقة المباشرة.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
توفير خدمة ما بعد البيعكل آلة تم اختبارها بنسبة 100% جيداً قبل إرسالها
