تفاصيل المنتج:
|
| كرر دقة الموقف: | ± 20.0 ميكرون @ 6 σ ، Cpk ≥ 2.0 | سرعة الطباعة / وقت الدورة: | 0-200 مم / ثانية |
|---|---|---|---|
| ماكس حجم ثنائي الفينيل متعدد الكلور: | 450 * 350 ملم | الحد الأدنى لحجم ثنائي الفينيل متعدد الكلور: | 50 * 50 مم |
| سمك ثنائي الفينيل متعدد الكلور: | 0.4 ~ 6 مم | طول الممسحة: | 220-500 ملم |
| الوزن الصافي: | 1000 كجم | البعد: | 1140 * 1400 * 1480 ملم |
| تسليط الضوء: | طابعة شفرة SMT ذاتية التشغيل بالكامل,طباعة الشاشة الحريرية طابعة الصمغ,Silk Screen Printing Solder Paste Printer |
||

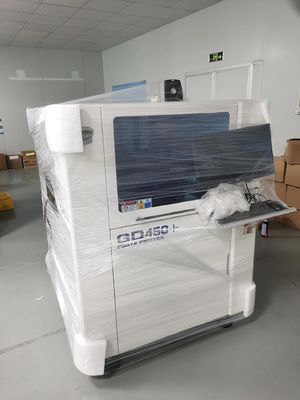

دقة عاليةجي دي 450+طابعة لصق اللحام الأوتوماتيكية بالكامل SMT Stencil Printer آلة طباعة الشاشة لخط تجميع SMT
وصف
تعد طابعة معجون اللحام الأوتوماتيكية بالكامل GD450+ نموذجًا كلاسيكيًا عالي الدقة، مع تحديد موضع بسيط وموثوق ودقيق وهيكل سهل الضبط.بيع كمية كبيرة في السوق، وضمان الاستقرار.
1. نظام تحديد المواقع البصري الدقيق
مصدر الضوء رباعي الاتجاه قابل للتعديل، وشدة الضوء قابلة للتعديل، والضوء موحد، والحصول على الصورة أكثر كمالا؛تحديد جيد (بما في ذلك نقاط العلامات غير المستوية)، مناسب للتعليب، والطلاء بالنحاس، والطلاء بالذهب، ورش القصدير، وFPC وأنواع أخرى من ثنائي الفينيل متعدد الكلور بألوان مختلفة.
2. نظام تنظيف الاستنسل ذو الكفاءة العالية والقدرة على التكيف العالي
يضمن نظام المسح الجديد الاتصال الكامل بالاستنسل؛يمكن اختيار ثلاث طرق تنظيف جافة ورطبة وفراغية، وتركيبة مجانية؛لوحة مسح مطاطية ناعمة مقاومة للاهتراء، تنظيف شامل، تفكيك مريح، وطول عالمي لورق المسح.
3. نظام الممسحة الذكي
إعداد ذكي قابل للبرمجة، ممسحة مطاطية مستقلة بمحركين مباشرين، نظام مدمج للتحكم في الضغط الدقيق.
4. نظام تحديد المواقع PCB بسيط وموثوق
سُمك لوحة PCB المتكيفة، وضغط جانبي مرن قابل للضبط وجهاز دعم مغناطيسي.
| جي دي 450+ المواصفات | |
| ثنائي الفينيل متعدد الكلورمعامل | |
| الحد الأقصى لحجم ثنائي الفينيل متعدد الكلور (X × Y) | 450 مم × 350 مم |
| الحد الأدنى لحجم ثنائي الفينيل متعدد الكلور (Y x X) | 50 مم × 50 مم |
| سمك ثنائي الفينيل متعدد الكلور | 0.4 مم ~ 14 مم |
| صفحة الحرب | الأعلى.ثنائي الفينيل متعدد الكلور قطري 1% |
| الحد الأقصى لوزن ثنائي الفينيل متعدد الكلور | 10 كجم |
| فجوة هامش ثنائي الفينيل متعدد الكلور | 3 مم (عرض لمس الحزام ثنائي الفينيل متعدد الكلور/الإطار) |
| أقصى فجوة سفلية | 15 ملم |
| سرعة الناقل | 1500 مم / ثانية (الحد الأقصى) |
| ارتفاع الناقل | 900 ± 40 ملم |
| اتجاه الناقل | إل – آر، آر – إل، إل – إل، آر – آر |
| طريقة الناقل | سكة واحدة |
|
طريقة تثبيت ثنائي الفينيل متعدد الكلور |
ضغط جانبي مرن قابل للتعديل بواسطة البرنامج (الخيارات: 1، فراغ شفط شمولي سفلي؛ 2، فراغ منطقة سفلية متعددة النقاط؛ 3، تثبيت الركيزة لقفل الحافة) |
| طريقة دعم ثنائي الفينيل متعدد الكلور | كشتبان مغناطيسي، كتلة عالية متساوية، تجويف شفط مفرغ (الخيار: Grid-Lok) |
| معلمة الطباعة | |
| رأس الطباعة | رأس الطباعة ذو الحلقة المغلقة من نوع المحرك الخطي |
| حجم إطار الاستنسل | 370 مم × 470 مم ~ 737 مم × 737 مم |
| أقصى مساحة للطباعة (X × Y) | 450 مم × 350 مم |
| نوع مكشطة | مكشطة فولاذية / مكشطة مطاطية (45 درجة / 55 درجة / 60) |
| طول مكشطة | 220 مم ~ 500 مم |
| ارتفاع مكشطة | 65±1 ملم |
| سمك مكشطة | طلاء كربوني يشبه الماس بسمك 0.25 مم |
| طريقة الطباعة | مكشطة مفردة أو مزدوجة |
| طول الافراج عن القالب | 0.02 مم إلى 12 مم |
| الطباعة | 0 ~ 200 ملم / ثانية |
| ضغط الطباعة | 0.5 كجم-10 كجم |
| طول الطباعة | ±250 ملم (من المركز) |
| نظام التنظيف | |
| طريقة التنظيف التنظيف الجاف بالفراغ - التنظيف الرطب بالفراغ - التنظيف الجاف (التحكم في البرمجة) | |
| اتجاه التنظيف للأمام والخلف، التنظيف للخلف وللأمام (تحكم مبرمج) | |
| معلمة الكاميرا | |
| منطقة التصوير (FOV) | 6.4 ملم × 4.8 ملم |
| نطاق تعديل المنصة | X، Y: ± 7.0 مم، θ: ± 2.0 درجة. |
| نوع نقطة الإسناد | النقطة المرجعية للشكل القياسي (انظر معيار SMEMA)، الوسادة/الثقب |
| نظام الكاميرا | كاميرا واحدة، نظام رؤية تصويري فردي لأعلى/لأسفل، تحديد المواقع المطابق هندسيًا |
| معلمة الوظيفة | |
| الدقة المتكررة لمعايرة الصورة | ±10.0um @6 σ، Cp أكثر من 2.0 |
| دقة تكرار الطباعة | ±20.0um @6 σ، Cp أكثر من 2.0 |
| دورة الزمن | أقل من 7S |
| وقت تغيير المنتج | أقل من 5 دقائق |
| معدات | |
| مزود الطاقة | تيار متردد 220 فولت ±10%، 50/60 هرتز، 15 أمبير |
| مزود الهواء | 4 ~ 6 كجم / سم 2، أنبوب 10.0 مم |
| نظام تشغيل | ويندوز إكس بي |
| البعد | الطول (1140 مم) × العرض (1400 مم) × الارتفاع (1480 مم) |
| وزن | 1000 كجم |
| نظام التحكم بدرجة الحرارة والرطوبة(خيار) | |
| نطاق التحكم في درجة الحرارة | 23 ± 3 درجة مئوية |
| نطاق التحكم في الرطوبة | 45 ~ 70% رطوبة نسبية4 |
1. وظيفة تعبئة معجون اللحام الأوتوماتيكية
إضافة تلقائية منتظمة وثابتة لمعجون اللحام، لضمان جودة معجون اللحام وكمية معجون اللحام في الاستنسل.من أجل ضمان قدرة العميل على تنفيذ جودة الطباعة المستقرة والمستمرة لفترة طويلة، تحسين الإنتاجية.
يمكن مراقبة قطر لفة معجون اللحام في الوقت الحقيقي على مشغل الشاشة وإضافة الوظيفة تلقائيًا
2. وظيفة الكشف عن هامش لصق اللحام للاستنسل
الكشف في الوقت الحقيقي عن هامش معجون اللحام (السُمك) على الاستنسل، موجه ذكي لملء القصدير
3. وظيفة الكشف عن توصيل الاستنسل
من خلال تعويض مصدر الضوء فوق الاستنسل، يتم استخدام CCD للتحقق من الشبكة في الوقت الفعلي، وذلك للكشف بسرعة والحكم على ما إذا كان الاستنسل مسدودًا بعد التنظيف، وإجراء التنظيف التلقائي، وهو مكمل للكشف ثنائي الأبعاد ثنائي الفينيل متعدد الكلور.
4. وظيفة التوزيع التلقائي
وفقًا لمتطلبات عملية الطباعة المختلفة، يمكن لثنائي الفينيل متعدد الكلور أن يقوم بتوزيع القصدير ورسم الخطوط والحفظ والعمليات الوظيفية الأخرى بدقة بعد الطباعة.
5. التحكم في ردود الفعل ذات الحلقة المغلقة لضغط الممسحة
نظام تحكم رقمي دقيق بمستشعر الضغط، من خلال نظام التغذية المرتدة لضغط الممسحة، يمكنه عرض قيمة الضغط الأصلية للممسحة بدقة، وضبط عمق ضغط الممسحة بذكاء، وضمان قيمة الضغط المستمر في عملية الطباعة والحصول على أعلى عملية التحكم وتحقيق الطباعة المثالية لأجهزة التباعد الدقيق وعالية الكثافة.
6. وظيفة التحكم في درجة الحرارة والرطوبة
التنظيم التلقائي والإشراف على درجة الحرارة والرطوبة في المطبعة لضمان الخصائص الفيزيائية الثابتة لمواد الطباعة.
7. ممسحة مغناطيسية
شفرة ممسحة امتصاص مغناطيسية، بدلاً من وضع وضع فتحة المسمار، استبدال مريح وسريع.
8. لوحة الشفط الفراغي ووظيفة الضغط العلوي
يمكنه تثبيت ثنائي الفينيل متعدد الكلور بأحجام وسمك مختلفة تلقائيًا للتغلب على تشوه اللوحة بشكل فعال، وتأكد من طباعة القصدير بالتساوي.
9. دعم نظام MES لرسو السفن السلس
يمكنه مسح رمز 1D كود 2D على PCB الخاص بالعميل وتسجيل المعلومات ذات الصلة. والتي يمكن مشاركتها مع نظام MES الخاص بالعميل.يستخدم نظام MES رمز ثنائي الأبعاد، ورمز 1D، وإنترنت الأشياء المتنقل وغيرها من التقنيات لإجراء الإدارة العلمية لإعداد مواد المستودع ومنعها، وإدارة انتقاء المواد الواردة، وتحميل المواد ومنع الأخطاء، وجدولة الإنتاج، وتتبع الجودة، ومراقبة كانبان، وما إلى ذلك.في عملية الإنتاج SMT.من خلال عملية التحسين لتحسين كفاءة الإنتاج، وتحسين جودة المنتج، وتقصير دورة الإنتاج، وخفض تكلفة التصنيع، لتحقيق إدارة تتبع شاملة وعلمية، لمساعدة الشركات على الاستجابة بسرعة لتغيرات السوق، وتحسين القدرة التنافسية الأساسية.
10.واجهة وظيفة SPI عبر الإنترنت
يتم تشكيل نظام مغلق عن طريق الاتصال بـ SPI. بعد تلقي معلومات التعليقات الخاصة بطباعة SPI المعيبة، ستقوم الآلة تلقائيًا بضبط الإزاحة وفقًا لتعليقات SPI.يمكن تعديل إزاحة XY تلقائيًا داخل 3PC. وتنظيف الاستنسل وتحسين جودة الطباعة وكفاءة الإنتاج، مما يشكل نظامًا كاملاً لتعليقات الطباعة.
موقع مصنع خط إنتاج SMT الأوتوماتيكي الكامل:
Charmhigh، العلامة التجارية الصينية الأعلى.
الخدمة والضمان:
تتمتع الماكينة الكاملة بفترة ضمان مدتها عام واحد من وقت الشراء والخدمة مدى الحياة.
نحن نقدم دائمًا قطع غيار الماكينات وإمدادات المصنع مباشرة مع الضمان.
نحن نقدم خدمة الأسئلة والأجوبة عبر الإنترنت ودعم استكشاف الأخطاء وإصلاحها وخدمة المشورة الفنية.
نحن نقدم خدمة ما بعد البيع من واحد إلى واحد.تم اختبار كل آلة جيدًا بنسبة 100% قبل الشحن.
