تفاصيل المنتج:
|
| اسم: | ناقل SMT | الطول: | 0.5/0.6m/0.7/1.0m/1.2m/1.5m |
|---|---|---|---|
| نطاق عرض السكك الحديدية: | 50 ملم --- 350 ملم | ارتفاع سطح الحزام عن الأرض: | 900 مم ± 50 مم |
| اتجاه نقل PCB: | من اليسار إلى اليمين / من اليمين إلى اليسار | مع المصباح: | يمكن أن تضيف أم لا |

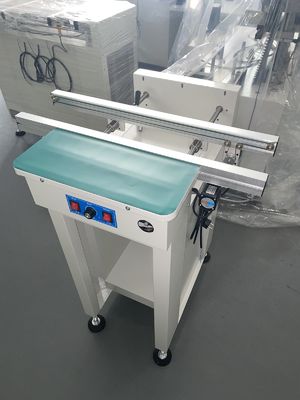

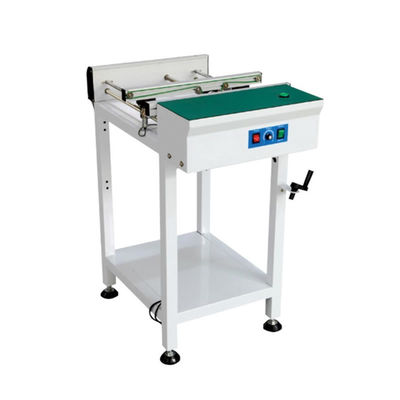

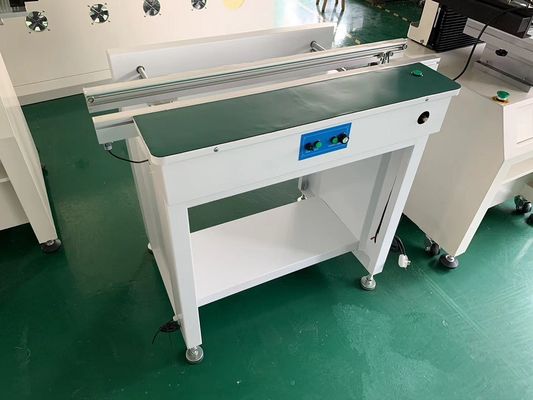

ناقل PCB أوتوماتيكي بطول 0.6 متر لخط إنتاج SMT سرعة قابلة للتعديل 0.5 / 0.6 م / 1.0 م / 1.2 م / 1.5 م
ناقل PCB، المعروف أيضًا باسم ناقل مناولة PCB أو ناقل ربط PCB، هو قطعة أساسية من المعدات المستخدمة في صناعة تصنيع الإلكترونيات. إنه مصمم لنقل لوحات الدوائر المطبوعة (PCBs) بين آلات أو محطات عمل متعددة أثناء عملية التجميع.
المعايير
| رقم الموديل | 0.5 / 0.6 م / 1.0 م / 1.2 م / 1.5 م |
| أبعاد الجهاز | 600 * 650 * 950 / 1000 * 650 * 950 / 1500 * 650 * 950 |
| سرعة قابلة للتعديل | 0-8000 مم / دقيقة |
| نطاق عرض السكة | 50 مم --- 350 مم |
| اتجاه نقل PCB | من اليسار إلى اليمين / من اليمين إلى اليسار |
| ارتفاع سطح الحزام عن الأرض | 900 مم ± 50 مم |
| مع مصباح | يمكن الإضافة أو لا |
استخدام ناقل PCB بسيط نسبيًا ويتضمن الخطوات التالية:
1. التثبيت: يجب تثبيت نظام الناقل بشكل صحيح في خط التصنيع، مع التأكد من تثبيته وتوافق محاذاته مع الآلات أو محطات العمل الأخرى.
2. تحميل PCB: يتم وضع لوحات PCB بعناية على الناقل، إما يدويًا أو باستخدام آلية تحميل أوتوماتيكية. من الضروري التأكد من وضع لوحات PCB بدقة ومحاذاتها مع اتجاه النقل لتجنب أي ازدحامات أو اختلالات.
3. تعديل السرعة: اعتمادًا على عملية التصنيع المحددة والسرعة المطلوبة للتشغيل، يمكن تعديل سرعة الناقل باستخدام لوحة التحكم أو الواجهة المتوفرة. من المهم ضبط السرعة بشكل صحيح للحفاظ على معدل الإنتاج المطلوب مع منع أي تلف في لوحات PCB.
4. نقل PCB: يقوم الناقل بتحريك لوحات PCB على طول خط التجميع، مما يضمن انتقالًا سلسًا بين الآلات أو محطات العمل. تسهل البكرات أو الأحزمة الحركة بلطف، مما يمنع أي انزلاق أو ضغط غير ضروري على لوحات PCB.
5. التفريغ: بمجرد وصول لوحات PCB إلى الوجهة المطلوبة، يتم تفريغها يدويًا أو نقلها إلى العملية التالية من خلال نظام آلي. يجب توخي الحذر أثناء التفريغ لتجنب أي سوء مناولة أو تلف في لوحات PCB.
6. الصيانة: تعد الصيانة الدورية لناقل PCB أمرًا بالغ الأهمية لضمان الأداء الأمثل وطول العمر. يتضمن ذلك تنظيف البكرات أو الأحزمة، والتحقق من أي علامات تآكل أو تلف، وتشحيم الأجزاء المتحركة على النحو الموصى به من قبل الشركة المصنعة.
في الختام، يعد ناقل PCB أداة لا غنى عنها للنقل الفعال والموثوق به لـ PCBs أثناء عملية التجميع. إن سهولة استخدامه وقدراته على توفير الوقت والقدرة على تقليل الأضرار تجعله مكونًا أساسيًا في تصنيع الإلكترونيات الحديثة.
Charmhigh، علامة تجارية مشهورة في الصين، متخصصة في صناعة SMT لأكثر من 13 عامًا، وتوفر دعمًا قويًا.
الخدمة والضمان:
تتمتع الآلة الكاملة بفترة ضمان لمدة عام واحد من وقت الشراء وخدمة مدى الحياة.
نحن نقدم دائمًا قطع غيار للآلة، والتوريد المباشر من المصنع مع الضمان.
نحن نقدم خدمة الأسئلة والأجوبة عبر الإنترنت واستكشاف الأخطاء وإصلاحها وخدمة المشورة الفنية.
نحن نقدم خدمة ما بعد البيع فردية.يتم اختبار كل جهاز بنسبة 100٪ جيدًا قبل الشحن.
