تفاصيل المنتج:
|
| PCB ماكس منطقة لقط: | 350 مم (طول) × 270 مم (عرض) | الطاعم: | 50 قطعة مغذيات ياماها (مغذي هوائي وكهربائي) |
|---|---|---|---|
| الجهد: | تيار متردد 220 فولت (50 هرتز، مرحلة واحدة، 1.5 كيلو واط) | ارتفاع المكون: | 12 ملم كحد أقصى |
| سرعة التثبيت: | IPC9850: 8850cph (السرعة الحقيقية) | الوزن الصافي: | 310 كجم (نوع سطح المكتب) |
| فوهة: | مغير فوهة أوتوماتيكي مع مكتبة فوهة 13 قطعة | الدقة: | CPK≥1.0 |
| الحد الأدنى من المكونات: | 0201 تركيب مثالي | البعد: | 1050x1050x885 ملم |
| مكنسة: | مضخة فراغ مدمجة | مزود الهواء: | 0.6 ميجا باسكال |
| إبراز: | SMT Pick Place Machine,4 رؤوس SMT Pick Place Machine,CHM-550 آلة الالتقاط والمكان |
||

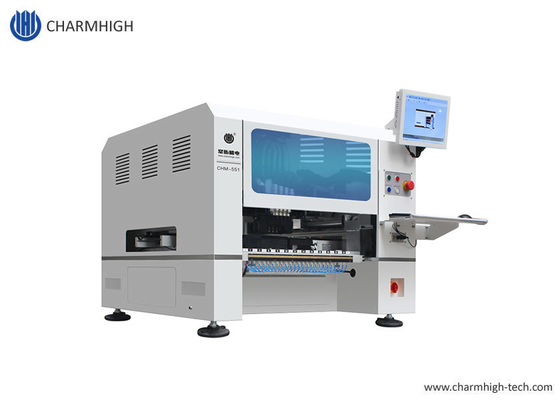

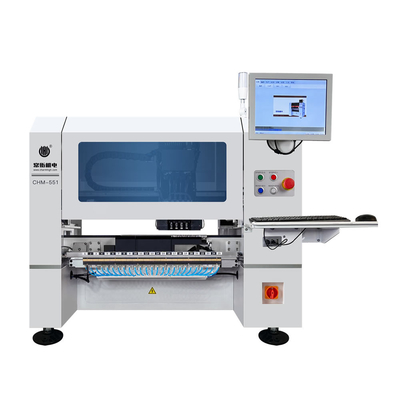

ماكينة عبقرية عالية الدقة ذات 4 رؤوس لسطح المكتب SMT SMD مع 50 وحدة تغذية CHM-551
الموديل: CHM-551 يسلط الضوء على:

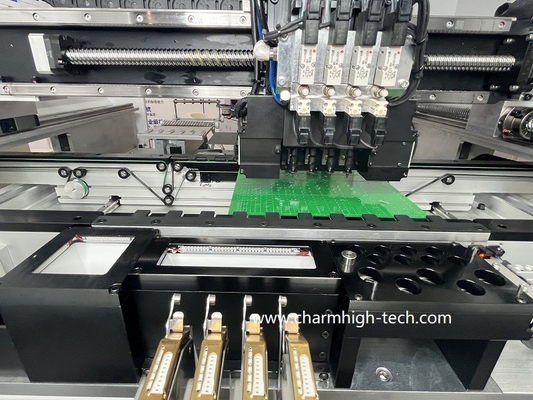

* 4 رؤوس وضع مع مبدل فوهة تلقائي (مكتبة فوهة مكونة من 13 فتحة)
* دعم 50 قطعة من مغذيات ياماها الهوائية والمغذيات الكهربائية
* تكوين أعلى بدقة عالية، دعم 0201، اختبار CPK CPK≥1.0
* ناقل ثنائي الفينيل متعدد الكلور التلقائي، يمكنك بناء خط إنتاج SMT صغير ومتوسط
* الكرة اللولبية والمحركات المؤازرة
*السرعة المثلى: 11500CPH؛ IPC9850:8850CPH
* كاميرات ذات علامة مزدوجة، جيدة للوحات PCB الأكبر حجمًا
*التعويض الحراري، ومناسبة لدرجات حرارة مختلفة
* يأتي مع جهاز كمبيوتر (شاشة، لوحة مفاتيح، ماوس USB)
تنزيل كتالوج CHM-551 من:CHM-551 - الكتالوج.pdf
| مواصفات تشارمهاي CHM-551 | |
| أبعاد | 1050 (طول) × 1050 (عرض) × 885 مم (ارتفاع) |
| وزن | 230 كجم |
| قوةإمداد | تيار متردد 220 فولت (50 هرتز، مرحلة واحدة)، 2.2 كيلو وات |
| إمدادات الهواء | 0.5MPa ~ 0.6MPa |
| توليد الفراغ | مولد فراغ بيسكو الياباني |
| رأس التركيب | 4 رؤوس |
| سرعة التركيب | IPC9850: 8850 سنتًا في الساعة(السرعة الحقيقية) |
| دقة التركيب | (س ص) ± 0.06 مم؛CPK≥1.0 |
| دقة التحكم | 5μm |
| ارتفاع المكون | 12 ملم |
| نوع المكون |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA، إلخ. (المقاوم/المكثف/الصمام الثنائي/الصمام الثلاثي/LED/IC، الخ.) |
| سمك ثنائي الفينيل متعدد الكلور | 0.6 مم ~ 3.5 مم |
| حجم ثنائي الفينيل متعدد الكلور | 350 مم (طول) × 270 مم (عرض) |
| تسليم ثنائي الفينيل متعدد الكلور | الناقل الآلي ثنائي الفينيل متعدد الكلور |
| تغيير الفوهة | تغيير الفوهة تلقائيًا(مكتبة فوهة ذات 13 حفرة) |
| نظام التحكم |
كمبيوتر صناعي مدمج (نظام ويندوز) مجهزة بالشاشة ولوحة المفاتيح والماوس |
| نظام القيادة | محور X&Y مدفوع بمحركات مؤازرة؛ اعتماد تسارع وتباطؤ منحنى S مرن |
| نظام النقل | الكرة اللولبية + دليل خطي |
| نظام التغذية |
50 ياماها8 ملم قياسيتغذية هوائية/كهربائيةفتحات (مناسب أيضًا لعلبة IC + العصا/الأنبوب/وحدة التغذية الاهتزازية) |
| نظام الرؤية |
كاميرا اللقطات × 4 (حجم المكون المطبق: 14 مم × 14 مم)؛ كاميرا IC × 1 (حجم المكون المطبق: 36 مم × 36 مم)؛ علامة الكاميرا × 2 |
تطبيق آلة تركيب SMT
1. صناعة الأجهزة المنزلية
2. صناعة إلكترونيات السيارات
3. صناعة الطاقة
4. صناعة الصمام
5. صناعة الأمن والآلات والعدادات
6. صناعة الاتصالات
7. صناعة التحكم الذكي
8. صناعة إنترنت الأشياء والصناعة العسكرية، وما إلى ذلك.
قائمة أجزاء CHM-551
| غرض | كمية | غرض | كمية |
| آلة الاختيار والمكان | 1 | الملقط | 1 |
| الفوهات | 8 | مفتاح ربط سداسي داخلي | 1 |
| صندوق الأدوات | 1 | زيت التشحيم | 1 |
| بطاقة الضمان | 1 | فلتر | 4 |
| دليل المستخدم | 1 | موصل سريع | 1 |
| تقرير الاختبار | 1 | لوحة الماوس | 1 |
| فرشاة | 1 | كابل الطاقة | 1 |
تسليط الضوء على:
1. تبديل الفوهة تلقائيًا، لا تحتاج إلى تغيير الفوهة يدويًا، مريح جدًا!

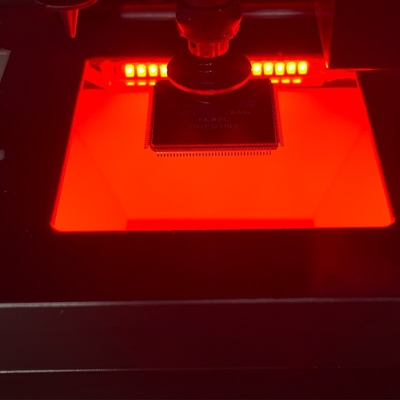

2. نظام كاميرا رؤية قوي، دقة أعلى، وضع IC أكثر دقة، ومكون الحد الأدنى 0201:
3. التكوين العالي، العمر الطويل، قدمت Charmhigh ميكانيكية قوية من العلامات التجارية الأخرى.
العمل مع مغذيات ياماها القياسية العالمية:
خيار:
1. 8 مللي متر/12 مللي متر/16 مللي متر/24 مللي متر/32 مللي متر/44 مللي متر المغذية الكهربائية
2. 8x4mm / 12mm / 16mm / 24mm /32mm / 44mm المغذية الهوائية
3. وحدة التغذية الاهتزازية
ملاحظات العملاء، عينات ثنائي الفينيل متعدد الكلور:
مناسبة لثنائي الفينيل متعدد الكلور المعقد:
ردود فعل عالية بنسبة 100% من العملاء:
الخدمة والضمان:
تتمتع الماكينة الكاملة بفترة ضمان مدتها عام واحد من وقت الشراء والخدمة مدى الحياة.
نحن نقدم دائمًا قطع غيار الماكينات وإمدادات المصنع مباشرة مع الضمان.
نحن نقدم خدمة الأسئلة والأجوبة عبر الإنترنت ودعم استكشاف الأخطاء وإصلاحها وخدمة المشورة الفنية.
نحن نقدم خدمة ما بعد البيع من واحد إلى واحد. تم اختبار كل آلة جيدًا بنسبة 100% قبل الشحن.
