تفاصيل المنتج:
|
| أقصى حجم ثنائي الفينيل متعدد الكلور: | 350 مم (طول) × 280 مم (عرض) (قياسي) | المغذية: | 50 قطعة مغذيات ياماها (مغذي هوائي وكهربائي) |
|---|---|---|---|
| نظام التشغيل: | نظام Linux | المعايرة الإيمانية: | معايرة تلقائية لنقطة مارك |
| ارتفاع المكون: | 12 ملم | سرعة التثبيت: | 14400 سنتًا في الساعة |
| الوزن الصافي: | 310 كجم | فوهة: | مغير فوهة أوتوماتيكي مع مكتبة فوهة 13 قطعة |
| البعد: | 1020 مم (طول) × 1180 مم (عرض) × 1450 مم (ارتفاع) | دقة التثبيت: | (XY) ±0.035 مم CPK≥1.0 |

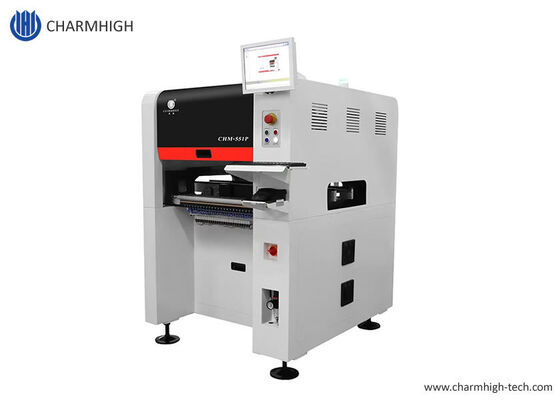

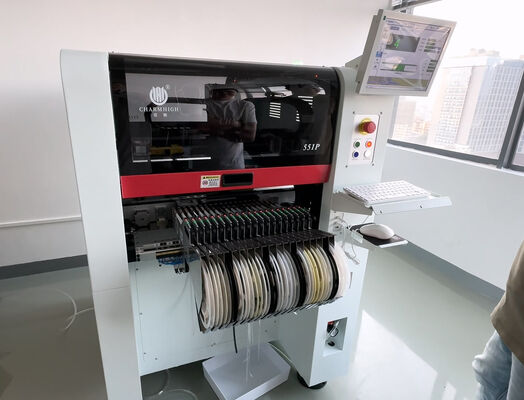

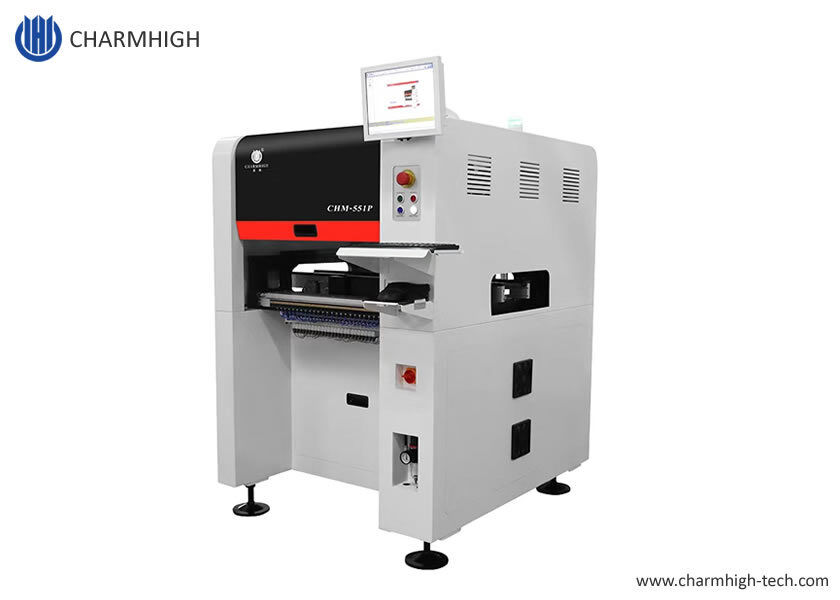

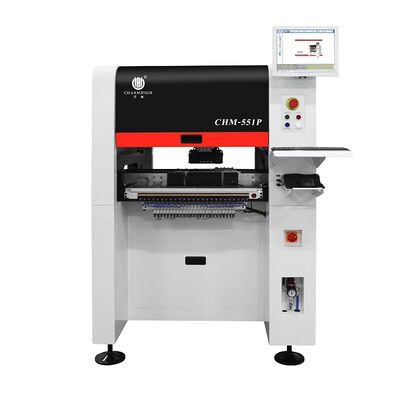

ترقية آلة وضع و التقاط SMT CHM-551P ذات 4 رؤوس من Charmhigh (محدثة من CHM-551)
سرعة أعلى 14400 CPH، دقة أعلى 0201 ~ 30 * 30 مم، إطار من الحديد الزهر مع ثبات عالٍ. مستقرة جدًا مع دقة عالية، إنتاج ضخم مثالي لـ 0201، أفضل طراز بـ 4 رؤوس في الصين.
ناقل PCB آلي، 50 مغذيات، روبوت وضع و التقاط SMT بـ 4 رؤوس. آلة وضع و التقاط SMT CHM-551P (مع تغيير تلقائي للفوهة) لإنتاج دفعات SMT. تدعم 0201. تدعم اختبار CPK. حل اقتصادي لتجميع SMT، إنتاج دفعات صغيرة.
| الأبعاد | 1020 مم (طول) × 1180 مم (عرض) × 1450 مم (ارتفاع) |
| الوزن | 556 كجم |
| مزود الطاقة | AC220V (50 هرتز، أحادي الطور) 1.5 كيلو واط (متوسط الطاقة 350 واط) |
| مزود الهواء | 0.5 ميجا باسكال ~ 0.7 ميجا باسكال |
| توليد الفراغ | مضخة فراغ مدمجة |
| كمية رؤوس التركيب | 4 رؤوس |
| سرعة التركيب | 14400 CPH (مثلى) |
| دقة التركيب | (XY) ± 0.035 مم؛ CPK ≥ 1.0 |
| ارتفاع المكون | 12 مم |
| نوع المكون | 0201/0402/0603 ~ 5050/SOT/SOP/QFP/QFN/BGA، إلخ (مقاوم/مكثف/ديود/ثلاثي الأقطاب/LED/IC، إلخ) من 0201 إلى مكون أكبر بحجم 30 * 30 مم |
| سمك لوحة PCB | 0.6 مم ~ 3.5 مم |
| حجم لوحة PCB | 350 مم (طول) × 270 مم (عرض) (قياسي)؛ 600 مم (طول) × 350 مم (عرض) (اختياري) |
| تغيير الفوهة | تغيير تلقائي للفوهة (مكتبة فوهات بـ 13 فتحة) |
| نظام التحكم | نظام Linux، مزود بشاشة ولوحة مفاتيح وفأرة |
| نظام القيادة | محركات سيرفو تقود المحورين X و Y؛ اعتماد تسارع وتباطؤ منحنى S مرن |
| نظام النقل | برغي كروي + دليل خطي |
| نظام التغذية | 50 مغذي قياسي ياباني 8 مم هوائي/كهربائي (مناسب أيضًا لصواني IC والمغذيات الشريطية) |
| نظام الرؤية | كاميرا لقطة × 4 (حجم المكونات المطبقة: 14 مم × 14 مم)؛ كاميرا IC × 1 (حجم المكونات المطبقة: 30 مم × 30 مم)؛ كاميرا علامة × 2 |
SMT Charmhigh، توريد المصنع، تسليم سريع.
Charmhigh، العلامة التجارية الصينية الأولى.
| البند | الكمية | البند | الكمية |
|---|---|---|---|
| آلة وضع و التقاط | 1 | ملقط | 1 |
| فوهات | 8 | مفتاح سداسي داخلي | 1 |
| صندوق أدوات | 1 | زيت تشحيم | 1 |
| بطاقة الضمان | 1 | فلتر | 4 |
| دليل المستخدم | 1 | موصل سريع | 1 |
| تقرير الاختبار | 1 | لوحة فأرة | 1 |
| فرشاة | 1 | كابل طاقة | 1 |
يرجى ملاحظة: آلة وضع و التقاط هي مجموعة كاملة مع جميع الملحقات المضمنة في العبوة، الآلة جاهزة للاستخدام! الشيء الوحيد الذي تحتاج إلى إعداده هو ضاغط هواء خارجي (لتزويد المغذيات و ANC بالهواء). يرجى شراء هذه الآلة بثقة. استمتع بآلة وضع و التقاط الخاصة بك!
الآلة الكاملة لها فترة ضمان لمدة سنة واحدة من وقت الشراء وخدمة مدى الحياة.
نحن نقدم دائمًا قطع غيار للآلة، توريد مباشر من المصنع مع ضمان.
نحن نقدم دعمًا للأسئلة والأجوبة عبر الإنترنت واستكشاف الأخطاء وإصلاحها وخدمة الاستشارات الفنية.
نحن نقدم خدمة ما بعد البيع واحد لواحد.كل آلة تم اختبارها بنسبة 100% قبل الشحن.
