تفاصيل المنتج:
|
| رؤساء: | 10 رؤوس (مع 37 قطعة من موضع التغيير التلقائي للفوهة) | حجم ثنائي الفينيل متعدد الكلور: | 600 (طول) * 400 (عرض) ملم (قياسي) |
|---|---|---|---|
| سرعة التثبيت: | Optimal speed: 42000cph; السرعة المثلى: 42000cph؛ IPC9850: 31000cph IPC9850: | الطاعم: | دعم 100 قطعة مغذ كهربائي NXT |
| عنصر: | 01005، 0201،0402،-5050، سوب، QFN، بغا... | الحد الأقصى لارتفاع المكون: | 12ملم |
| آلة تصوير: | IC camera: 1pcs (36X36mm); كاميرا IC: قطعة واحدة (36 × 36 مم)؛ Flying camera: 10pcs | تسليم ثنائي الفينيل متعدد الكلور: | 3 قطع تسليم تلقائي مع القضبان، يمكن تعديل العرض عن طريق البرنامج |
| البعد: | 1600 (طول) * 1688 (عرض) * 1560 (ارتفاع) ملم | إمدادات الطاقة: | AC380V (50Hz ، ثلاث مراحل) 4.5kw |
| نوع المغذي: | وحدة التغذية الكهربائية فوجي NXT | المحرك: | محرك سيرفو باناسونيك A6 (محركات مزدوجة المحور Y) |
| سمك اللوحة: | 0.6-3.5 ملم | الوزن الصافي: | 1930 كجم |
| إبراز: | 01005 SMT آلة الاختيار والوضع,10 رؤوس الاختيار ووضع آلة,100 جهاز تغذية يختار و يضع آلة,10 Heads Pick And Place Machine,100 Feeders Pick And Place Machine |
||

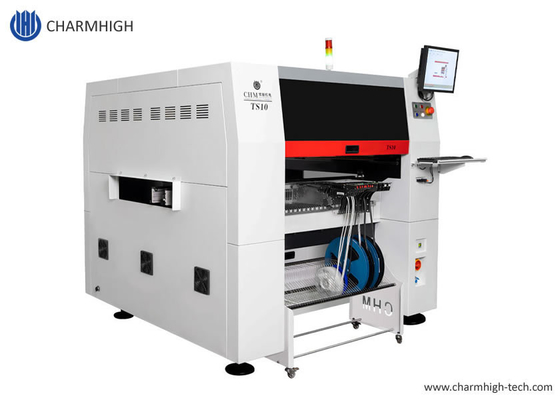

تشارم هاي TS10 السرعة العالية SMT آلة الاختيار والوضع التلقائية بالكامل مع 100 كومة تغذية
لخط إنتاج SMT الكبير، خط تجميع PCB، تصنيع PCBA،01005 مدعوم
مقدمة
TS10 عشرة رؤوس عالية الدقة، عالية السرعة عامة-الجامعة الاختيار ووضع آلة
1السرعة المثلى:42000CPH(في أفضل شروط شركتنا)
2دقة التثبيت: ((xy) + 0.04mmCPK> 1.0
3المكونات نطاق التثبيت: حجم بوصة01005- 36mmX36mm ومكونات أكبر
4اختياري: مسح الضوء الأزرق، تركيب العدسة، إنتاج تركيب PCB بطول 1.2m
1/محور Y يتبنى نظام تحكم مزدوج
المحور Y يتبنى محرك إدارة مزدوج من Panasonic A6 ، المسمار الأرضي THK ، دليل خطي صامت
2/دعم الكشف عن CPK
ضمان استقرار قدرات العملية وضمانها

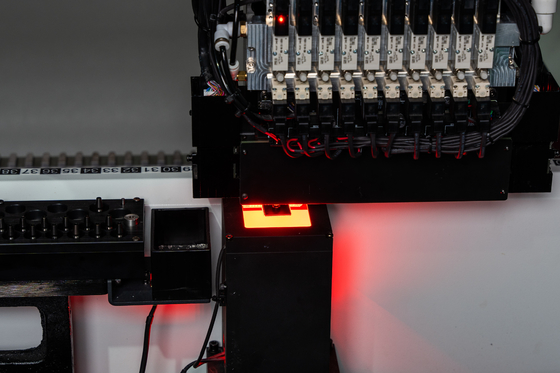

3/تعريف المكونات ذات الحجم الكبير(سهل التقاط وتحديد وتثبيت بدقة) عندما تتجاوز منطقة التعرف على الكاميرا LCD ، يتم دعم التعرف على التجزئة وتشكيل صورة كاملة للجهاز تلقائيًا
4/ANC (تغيير الفوهة التلقائي)
توزيع الفوهة التلقائي واستبدال الفوهة التلقائي5/نظام تصحيح التعويض الحراري التلقائي.
تشارم هاي TS10:
| الأبعاد | 1600mm ((L) × 1688mm ((W) × 1560mm ((H) |
| الوزن | 1930 كجم |
| إمدادات الطاقة | AC380V (50Hz ، ثلاث مراحل) ، 4.5kW |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ مدمجة |
| كمية رأس التركيب | 10 رؤوس |
| سرعة التثبيت | 42000cph (المثلى) ؛ IPC9850: 31000cph |
| الدقة المتزايدة | (XY) ± 0.04mm CPK≥1.0 |
| ارتفاع المكون | ≤ 12 ملم |
| نوع المكون | 01005/0201/0402/06035050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| مجموعة المكونات | مقاس بوصة 0201 إلى 36mm * 36mm، وتركيب مكونات أكبر. |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 600mm ((L) × 400mm ((W) (المعيار) ؛ 1200mm ((L) × 400mm ((W) (اختياري) |
| نقل الـ PCB | ناقل أوتوماتيكي ثلاثي القسمات ، دعم PCB |
| تغيير الفوهة | تغيير الفوهة التلقائي(مكتبة فوهة 37 حفرة) |
| نظام التحكم | جهاز كمبيوتر صناعي مدمج (ويندوز 7) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة | محور X&Y مدفوع بواسطةمحركات A6 من Panasonic (محور Y بواسطة محركين)· اعتماد تسريع وتباطؤ مرن على المنحنى S |
| نظام النقل | محور X&Y تعتمد THK المسمار كرة الأرض و THK دليل خطي صامت(محور Y مع مسامير مزدوجة) |
| نظام التغذية | 100 NXT8 مليمترات من مجموعات التغذية القياسية (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا الطيران × 10 (حجم المكونات: 16mm × 16mm) ؛ كاميرا IC × 1 (حجم المكونات: 36mm × 36mm) ؛ لديه وظيفة خياطة الصورة كاميرا العلامة × 2 |
أبرز:
1دعم الكشف عن CPKالمكون 01005
2محور Y يتبنىمحرك خدمة مزدوجنظام التحكم
3نظام تصحيح التكافؤ الحراري التلقائي
4مضخة الفراغ المدمجة + صمام الكهربائي
5.تغيير الفوهة التلقائي(37 مجموعة مكتبة فوهة)
6جهاز دعم PCB
7. كاميرا علامة مزدوجة، جيدة لPCB أكبر
8..
لمزيد من ميزات الجهاز، يرجى استشارة مدير الحساب لدينا

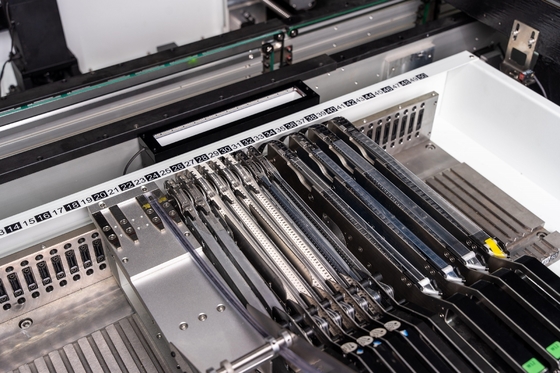

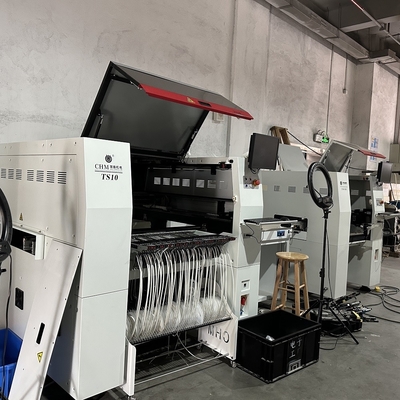

TS10 صورة حقيقية في مصنعنا100 فتحة تغذية (العمل مع Fuji NXT المغذية الكهربائية):

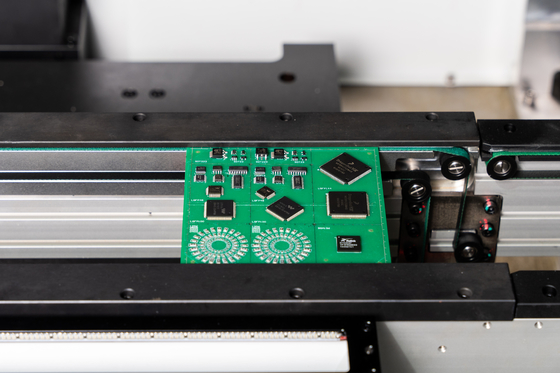

العينات:
التوريد المباشر من المصنع:
الخدمة والضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع غيار للآلات، التوريد المباشر من المصنع مع الضمان.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
نحن نقدم خدمة ما بعد البيعكل آلة تم اختبارها بنسبة 100% جيداً قبل إرسالها
