تفاصيل المنتج:
|
| رؤساء: | 6 قطع (مع مكتبة فوهة ذات 19 فتحة) | حجم ثنائي الفينيل متعدد الكلور: | 450/900 (طول) مم * 350 مم (عرض) (خياران) |
|---|---|---|---|
| السرعة: | 27800cph (الأمثل) | الطاعم: | دعم 60 قطعة المغذية الكهربائية |
| عنصر: | 01005, 0201,0402,-5050, سوب/QFP/QFN/BGA/LED.. | الوزن الصافي: | 1100 كجم |
| آلة تصوير: | كاميرا IC: قطعة واحدة (36 مم) كاميرا طائرة: 6 قطع (16 مم) كاميرا مارك: قطعتان | تسليم ثنائي الفينيل متعدد الكلور: | 3 قطع تسليم تلقائي مع القضبان، يمكن تعديل العرض عن طريق البرنامج |
| البعد: | 1320 (طول) × 1600 (عرض) × 1500 (ارتفاع) | إمدادات الطاقة: | تيار متردد 220 فولت (50/60 هرتز، مرحلة واحدة) 3 كيلو وات |
| نوع المغذي: | وحدة التغذية الكهربائية فوجي NXT | سمك اللوحة: | 0.6-3.5 ملم |
| إبراز: | 6 رؤوس SMT Pick And Place Machine,60 مغذًا SMT Pick And Place Machine,60 مغذًا آليًا لاختيار ووضع آلة |
||
البرمجيات الذكية عالية الدقة 6 رؤوس SMT اختيار ووضع آلة TM06
كامل في خط SMT اختيار ووضع آلة مع ناقل PCB
خط تجميع PCB متوسطة الأوتوماتيكية الكاملة - لإنتاج دفعات SMT
1رقم الطراز: TM06
2العلامة التجارية:
3. التكوين الرئيسي: 3 قطع PCB التسليم الآلي + 6 رؤوس 60 المغذيات + محرك الخدمة باناسونيك
+ تغيير الفوهة التلقائي ((19 موقف) + 9 كاميرات + خرطوم كرة + دليل خطي ((محور Y مع المسامير المزدوجة)
4. المغذية: Fuji Electric المغذية (تشتري بشكل منفصل)
5مساحة اللوحة المنسوجة (2 خيارات): 400 * 350mm / 800 * 350mm
6. يأتي مع الكمبيوتر والمفاتيح والفأرة مع نظام ويندوز
7المكون: 0201، 0402-5050، SOP، QFN، TQFP، BGA... الخ
8. 1320 ((L) x1350 ((W) x1500 ((H) ، AC220V (50/60Hz ، مرحلة واحدة)
9وقت التنفيذ: 5-8 أيام عمل
10التسليم: بالجو / بالبحر / التقاط من مصنعنا مباشرة / إرسال إلى المستودع في الصين
11طريقة الدفع: التحويلات النقدية (T/T)
12التعبئة: علبة من الخشب المزدوج
آلة التقط ووضع (SMT) ذات 6 رؤوسفيديو عملعلى موقع العميل:
مواصفات TM06:
| النموذج | TM06 |
| الأبعاد | 1320mm ((L) × 1600mm ((W) × 1500mm ((H) |
| الوزن | 1100 كجم |
| إمدادات الطاقة | AC220V (50Hz، مرحلة واحدة) ، 3kW |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ مدمجة |
| كمية رأس التركيب | 6 رؤوس |
| سرعة التثبيت | 27800س / ساعة (المثلى) |
| الدقة المتزايدة | ±0.035mmCPK≥1.0 ((XY)) |
| دقة التحكم | 4μm |
| ارتفاع المكون | 12ملم |
| نوع المكون |
01005/0201/ 0402 5050 / SOT / SOP / QFP / QFN / BGA ، إلخ إلى أقصى رؤية مكونات 36 * 36mm (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 450mm ((L) × 350mm ((W) (المعيار) ؛ 900mm ((L) × 350mm ((W) (اختياري) |
| نقل الـ PCB | جهاز نقل أوتوماتيكي ذو 3 مقاطع،دعم PCB |
| تغيير الفوهة | تغيير الفوهة التلقائي(مكتبة فوهة ذات 19 فتحة) |
| نظام التحكم | كمبيوتر صناعي مدمج (نظام ويندوز) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة | محور X&Y مدفوع بمحركات A6 من Panasonic(محور Y بواسطة محركين)· اعتماد تسريع وتباطؤ مرن على المنحنى S |
| نظام النقل | محور X&Y اعتماداً على خرطوشة الكرة الأرضية TBI والدليل الخطي HIWIN(محور Y مع مسامير مزدوجة) |
| نظام التغذية | 60NXT 8mm طعام القياسية كومة (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا الطيران × 6 (حجم المكونات: 16mm × 16mm) ؛ كاميرا IC × 1 (حجم المكونات: 36mm × 36mm) ؛ كاميرا العلامة × 2 |

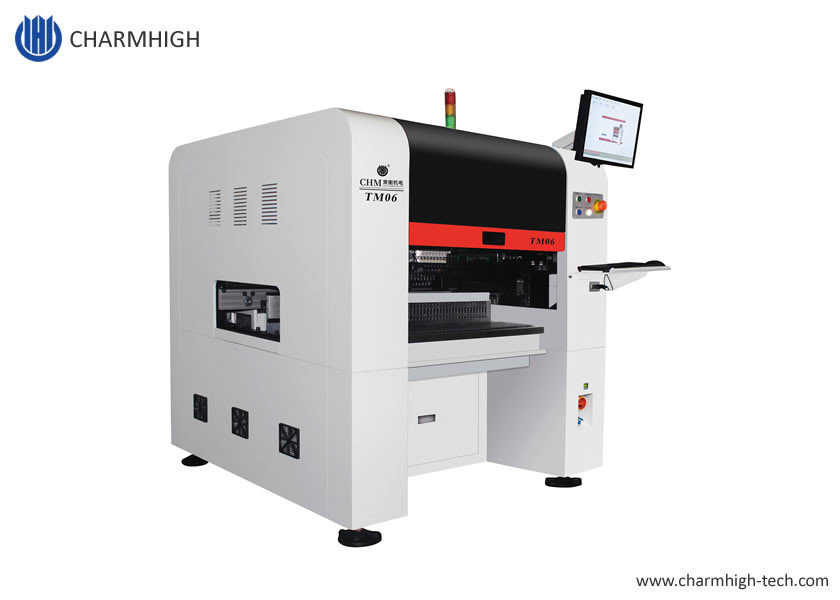

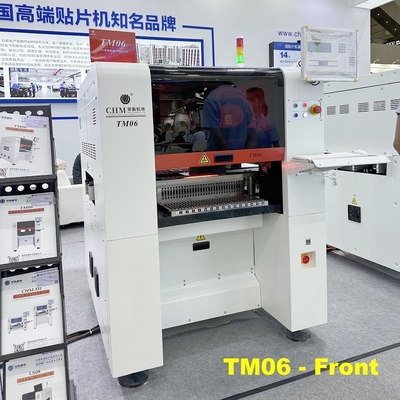

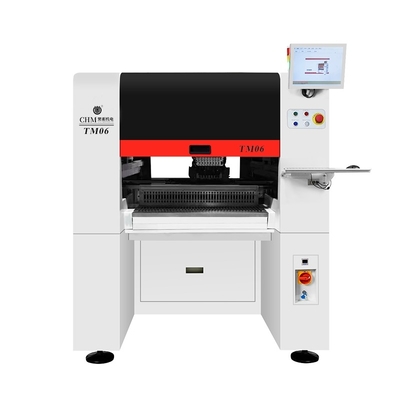

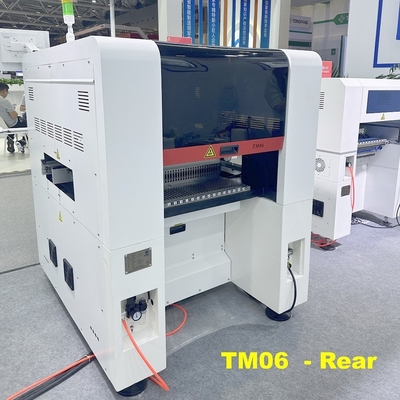

صور حقيقية لـ TM06:
(CHM-551 و TM06)
60 فتحة تغذية (عمل مع تغذية Fuji NXT الكهربائية، وتشتري المغذيات بشكل منفصل، 8/12/16/24/32/44mm):
يمكنها تحقيق تركيب دقيق ومستقر لأصغر 01005 ومكونات كبيرة الحجم.
خط إنتاج SMT آلي بالكامل:
موقع العملاء:
عينات PCB:
تشارماهاي مصنع التوريد المباشر، لدينا TM06، TM08، TS10، TS20 سلسلة آلات بنية أساسية اعتمدت: منصة طحن الصف الصناعي،بحيث يمكن للمعدات أن تعمل بشكل مستقر وموثوق به في ظروف العمل عالية السرعة.
الخدمة والضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع غيار للآلات، التوريد المباشر من المصنع مع الضمان.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
نحن نقدم خدمة ما بعد البيعكل آلة تم اختبارها بنسبة 100% جيداً قبل إرسالها
