تفاصيل المنتج:
|
| رؤساء: | 6pcs (مع وضع تغيير أوتوي فوهة 19pcs) | حجم ثنائي الفينيل متعدد الكلور: | 350mm (L) * 300mm (W) |
|---|---|---|---|
| السرعة: | 27800 cph (أفضل حالة تحت شركتنا) | الطاعم: | دعم 50pcs NXT Electric Feeder |
| عنصر: | 01005 ، 0201،0402 ، -5050 ، SOP ، QFN ، BGA إلى 36*36 مم مكونات أكبر | أقصى ارتفاع للمكون: | 12ملم |
| آلة تصوير: | كاميرا IC: 1pcs (36x36mm) ؛ كاميرا الطائرة: 6pcs (16x16mm) ؛ علامة الكاميرا: 2pcs | تسليم ثنائي الفينيل متعدد الكلور: | 3 قطع تسليم تلقائي مع القضبان، يمكن تعديل العرض عن طريق البرنامج |
| البعد: | 890mm (L) x1450mm (W) x1500mm (H) | إمدادات الطاقة: | تيار متردد 220 فولت (50 هرتز، مرحلة واحدة) |
| نوع المغذي: | وحدة التغذية الكهربائية فوجي NXT | المحرك: | محرك سيرفو باناسونيك |
| سمك اللوحة: | 0.6-3.5 ملم | الوزن الصافي: | 900 كجم |
لطيف ولكنه قوي! صب متكامل من الحديد الزهر، هيكل شعاع X فائق القوة.
تصميم ضيقآلة انتقاء ووضع SMT TC06 عالية الدقة6 رؤوس 50 مغذي، دعم 01005 CPK>1.0
عرض 89 سم، مناسب لمعظم أبواب المكاتب والمصاعد!
آلة صنع ثنائي الفينيل متعدد الكلور، خط تجميع ثنائي الفينيل متعدد الكلور أوتوماتيكي بالكامل، العلامة التجارية الصينية Charmhigh
1. رقم الموديل: TC06
2. العلامة التجارية: Charmhigh
3. التكوين الرئيسي:تلقائي بالكامل داخل الخط + تسليم ثنائي الفينيل متعدد الكلور التلقائي + 6 رؤوس 50 مغذي + (xy) ± 0.04 مم CPK>1.0 + محور X و Y مدفوع بمحرك سيرفو باناسونيك + مغير فوهة أوتوماتيكي + 9 كاميرات + برغي أرضي وأدلة خطية +التعويض الحراري + السرعة المثالية: 27800CPH
4. وحدة التغذية: وحدة تغذية Fuji Electric (تُشترى بشكل منفصل)
5. منطقة ثنائي الفينيل متعدد الكلور:350 مم (طول) * 300 مم (عرض)
6. يأتي مع جهاز كمبيوتر ولوحة مفاتيح وفأرة بنظام Windows
7. المكون: 01005/ 0201/ 0402 / 0603-5050/ صمام ثنائي/ ترانزستور/ SOP/ QFP/ QFN/ BGA/ LED... بحد أقصى 36*36 مم IC
8. الأبعاد: 890 (طول) * 1450 (عرض) * 1500 (ارتفاع) مم, تيار متردد 220 فولت (50 هرتز، أحادي الطور)؛ الوزن الصافي: 900 كجم
9. المهلة الزمنية: 5-7 أيام عمل
10. التسليم: عن طريق البحر / الاستلام من مصنعنا مباشرة / الإرسال إلى مستودع الصين
11. طريقة الدفع: تحويل بنكي (T/T)
12. التعبئة: صندوق من الخشب الرقائقي
قناة Charmhigh على YouTube: إذا كنت تريد معرفة المزيد من المعلومات، فيرجى الاتصال بنا عن طريق البريد الإلكتروني.
فيديو عمل TC06، تركيب 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
معلمات Charmhigh TC06:
| الأبعاد |
890 مم (طول) × 1450 مم (عرض) × 1500 مم (ارتفاع)
|
| الوزن | 900 كجم |
| مصدر الطاقة | تيار متردد 220 فولت (50 هرتز، أحادي الطور)، 3 كيلو واط |
| إمداد الهواء | 0.5 ميجا باسكال ~ 0.7 ميجا باسكال |
| توليد الفراغ | مضخة تفريغ مدمجة |
| كمية رأس التركيب | 6 |
| سرعة التركيب | 27800cph (الأمثل) |
| دقة التركيب | (xy)+30 ميكرومتر، CPK≥1.0 |
| ارتفاع المكون | ≤12 مم |
|
نوع المكون و نطاق المكون |
- استبعاد المكثف المقاوم، الصمام الثنائي الأسطواني، الألومنيوم - حجم البوصة01005 إلى 36*36 مم, وتركيب مكونات أكبر |
| سمك ثنائي الفينيل متعدد الكلور | 0.6 مم ~ 3.5 مم |
| حجم ثنائي الفينيل متعدد الكلور | 350 مم (طول) × 300 مم (عرض) |
| نقل ثنائي الفينيل متعدد الكلور | نقل أوتوماتيكي بـ 3 أقسام، جهاز دعم ثنائي الفينيل متعدد الكلور |
| تغيير الفوهة | تغيير الفوهة التلقائي (مكتبة فوهة بـ 19 فتحة) |
| نظام التحكم | جهاز كمبيوتر صناعي مدمج (نظام Windows) مزود بشاشة ولوحة مفاتيح وفأرة |
| نظام القيادة |
محور X و Y مدفوع بواسطةمحركات سيرفو باناسونيك |
| نظام النقل | مسامير التأريض + أدلة خطية |
| نظام التغذية | 50 مكدس مغذي قياسي NXT 8 مم (مناسب أيضًا لصينية IC ومغذي العصا) |
| نظام الرؤية | كاميرا طائرة × 6 (حجم المكون القابل للتطبيق: 16 مم × 16 مم)؛ كاميرا IC × 1 (حجم المكون القابل للتطبيق: 36 مم × 36 مم)؛ كاميرا علامة × 2 |
قائمة الأجزاء:
| العنصر | الكمية | العنصر | الكمية |
| آلة انتقاء ووضع TC06 | 1 | زيت التشحيم | 1 |
| فوهات | 8 | مرشح | 4 |
| صندوق الأدوات | 1 | موصل سريع | 1 |
| بطاقة الضمان | 1 | لوحة الماوس | 2 |
| دليل المستخدم | 1 | كابل الطاقة | 2 |
| تقرير الاختبار | 1 | لوحة المفاتيح | 1 |
| فرشاة | 1 | لوحة الماوس | 1 |
| ملقط | 1 | شاشة LCD | 1 |

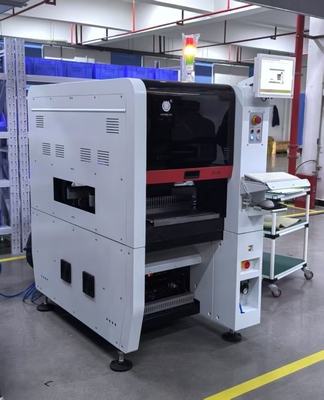

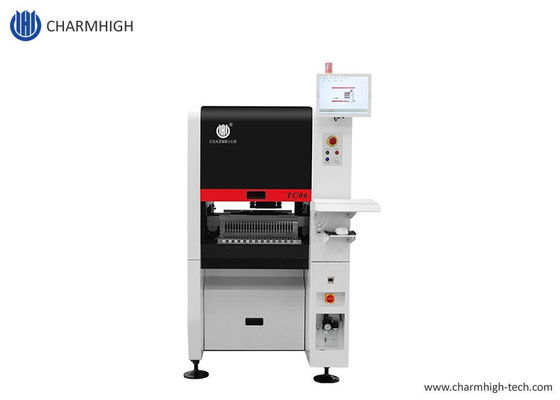

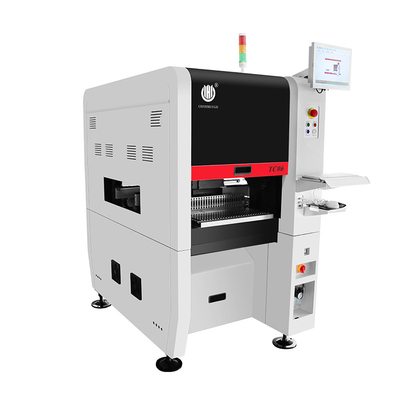

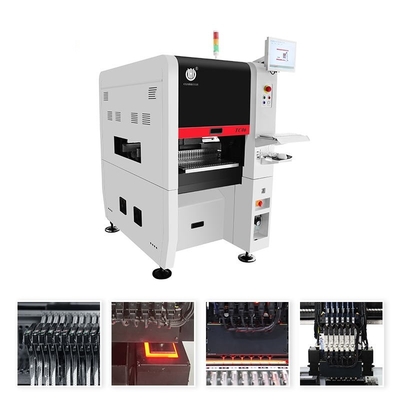

Charmhigh TC06، 6 رؤوس 50 مغذي:
آلة الانتقاء والوضع هذه صغيرة الحجم ورائعة، لكنها قوية بشكل لا يصدق.
مزايا TC06:
- دعم CPK هو مفتاح مهم لاختيار آلة انتقاء ووضع، مما يجعل عملية إنتاج SMT أكثر استقرارًا.
- ANC: تغيير الفوهة التلقائي، يمكن تخصيص الفوهات تلقائيًا وفقًا للمكونات، مما يجعل إنتاج SMT أكثر ذكاءً وكفاءة.
- رأس تركيب عالمي عالي الدقة: يمكن لآلة واحدة تلبية احتياجات تركيب المكونات المختلفة مع ثبات عالٍ
- هيكل قاعدة من الحديد الزهر، تعمل آلة الانتقاء والوضع بسلاسة بسرعة عالية، أفضل من الرخام.
- يضمن المحرك المؤازر Panasonic الذي يقود المحور X و Y الاستقرار والدقة على المدى الطويل للآلة.
Charmhigh TC06: اجتاز اختبار CPK،TC06:CPK≥1.0، دعم 01005،نموذج عالي الدقة:
ما هو اكتشاف CPK؟
يشير CPK إلى مؤشر قدرة العملية، وهو مقياس لمدى اتساق ودقة آلة الانتقاء والوضع في إنتاجها،إذا كان CPK مرتفعًا، فهذا يعني أن الآلة جيدة حقًا في وضع المكونات في المكان الذي يجب أن تكون فيه بالضبط. ولكن إذا كان CPK منخفضًا، فقد يعني أن الآلة ليست جيدة جدًا في ذلك، وقد تكون هناك المزيد من الأخطاء في عملية التجميع. يخبرنا بمدى استقرار جودة الآلة أثناء التصنيع. إليك العلاقة:CPK
< 1.33: طبيعيCPK ≥ 1.33: ممتاز
ملخص: CPK هو مقياس لمدى اتساق ودقة آلة الانتقاء والوضع في إنتاجها. في الأساس، يخبرنا بمدى استقرار جودة الآلة أثناء التصنيع.
عينات التركيب:
كيفية اختيار الفوهة؟
Charmhigh مصنع العرض المباشر:

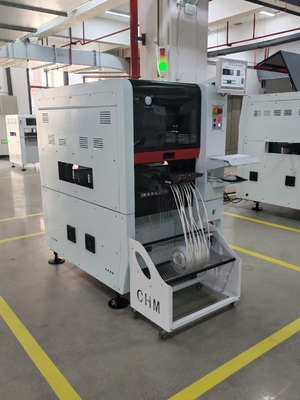

موقع العميل:
تعبئة قوية TC06:
الخدمة والضمان:
تتمتع الآلة الكاملة بفترة ضمان لمدة عام واحد من وقت الشراء وخدمة مدى الحياة.
نحن نقدم دائمًا قطع غيار للآلة، والتوريد المباشر من المصنع مع الضمان.
نحن نقدم خدمة الدعم الفني والأسئلة والأجوبة عبر الإنترنت.
نحن نقدم خدمة ما بعد البيع فردية.
تم اختبار كل آلة بنسبة 100٪ جيدًا قبل الشحن.الدعم الفني:
