تفاصيل المنتج:
|
| قوة التشغيل: | 5-10 كيلو واط | قوة بدء التشغيل: | 48 كيلو واط |
|---|---|---|---|
| كمية منطقة التدفئة: | العلوي8/أسفل8 | منطقة تدفئة: | 3180*500 مللي متر |
| مع سكة حديدية أوتوماتيكية: | نعم.. | وقت الإحماء: | حوالي 15-20 دقيقة |
| مع التحكم بالكمبيوتر: | نعم، مع الكمبيوتر الصناعي | نوع المكونات: | شريحة CSP، 0201، إلخ. |
| الأبعاد: | ل 5300*1350*1500 ملم | الوزن الصافي: | 1800 كجم |
| إبراز: | 8800 فرن إعادة الدفع,فرن إعادة التدفق التلقائي الكامل,3180x500ملم فرن إعادة التدفق,Full Automatic Reflow Oven,3180x500mm Reflow Oven |
||

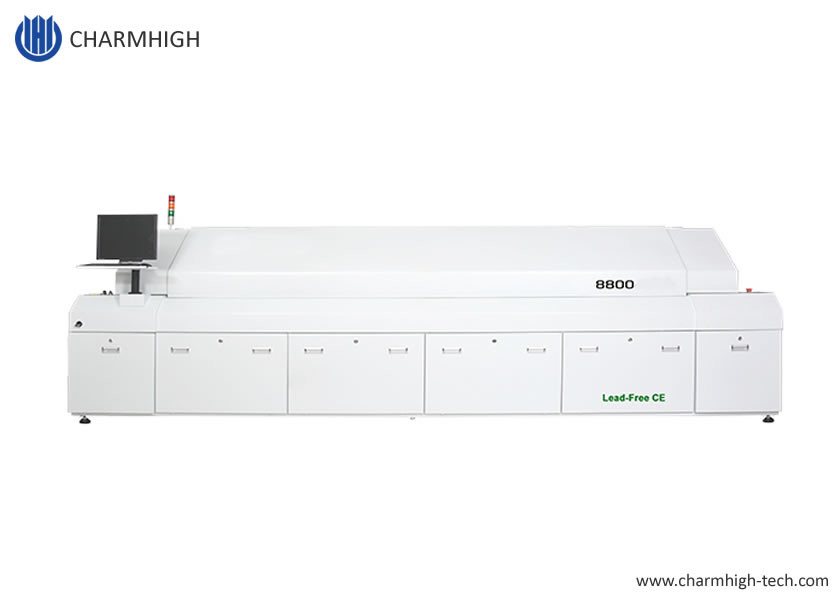

8800 فرن إعادة التدفق الكبير ذو القضبان الكاملة الآلية + تحكم جهاز تحكم 8 مناطق درجة حرارة (صعود8+نزل8)
فرن SMT الخالي من الرصاص 8800 فرن اللحام SMT ، حجم التسخين3180*500ملم
8800 كبير الحجم 8 المناطق الخالية من الرصاص SMT فرن اللحام إعادة التدفق
| رقم الطراز | 8800 |
| معايير أجزاء التدفئة | |
| عدد مناطق التدفئة | أعلى8 + أسفل8 |
| طول مناطق التدفئة | 3180ملم |
| نمط التدفئة | الهواء الساخن الكامل (صعودا وهبوطا في دورة صغيرة) |
| عدد مناطق التبريد | مروحة البلازما المبردة بالهواء بالإضافة إلى تبريد غطاء في مرحلتين (طول 800MM) |
| معايير أجزاء الحامل | |
| الحد الأقصى.عرض PCB | عرض الشبكة 500 ملم |
| اتجاه الناقل | L→R |
| ارتفاع الناقل | 880±20ملم |
| عامل الإرسال | الشبكة + السكة الحديدية التلقائية |
| نطاق سرعة الناقل | 0-2000mm/min |
| معايير أجزاء التحكم | |
| إمدادات الطاقة | 5 أسلاك، 3 مراحل، 380 فولت |
| بدء الطاقة | 48 كيلوواط |
| استهلاك الطاقة | حوالي 8-10 كيلوواط |
| وقت الاحترار | حوالي 20 دقيقة |
| إعداد المدى الحراري | درجة حرارة الغرفة - 380 درجة مئوية |
| طريقة التحكم في درجة الحرارة | PC + PID + SSR |
| الفرق في درجات الحرارة بين المناطق المجاورة | 70 درجة مئوية، يمكن أن تتوافق مع أعلى معايير العملية الخالية من الرصاص. |
| دقة التحكم في درجة الحرارة | ± 2°C |
| انحراف درجة الحرارة على PCB | ± 2°C |
| إنذار غير طبيعي | درجة الحرارة غير الطبيعية ((عالية جداً أو منخفضة جداً بعد الحفاظ على درجة الحرارة الثابتة) |
| حماية إيقاف التشغيل | UPS |
| الطريق المفتوح | عصا المسامير الكهربائية |
| المعايير العامة | |
| البعد ((L*W*H) mm | 5300*1350*1500 مم |
| الوزن | حوالي 1800 كجم |

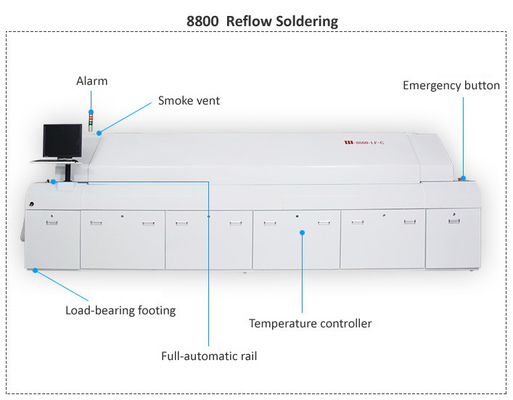

الخصائص التقنية لفرن إعادة التدفق 8800
1جهاز كمبيوتر + نظام التحكم الذكي لشركة سيمنز PLC ، مع دقة عالية في التحكم في درجة الحرارة ± 2 ° C (يمكن أن تعمل دون اتصال دون التأثير على الإنتاج في حالة تعطل الكمبيوتر) ،ضمان استقرار وموثوقية نظام التحكم;
2واجهة تشغيل ويندوز، قوية وسهلة التشغيل؛
3. فتح جسم الفرن العلوي يتبنى آلية الرفع الكهربائية لضمان السلامة والموثوقية
4مجهزة بجهاز تشديد حزام الشبكة، وضمان النقل السلس، غير الاهتزاز، وغير التشوه، وضمان نقل سلاسة لـ PCB؛آلية نقل السكة الحديدية المزامنة (يمكن توصيلها عبر الإنترنت مع آلات وضع تلقائية بالكامل)ضمان ضبط دقيق لعرض القيادة والعمر الطويل
5يتم التحكم في جميع مناطق التدفئة بواسطة الكمبيوتر باستخدام التحكم في PID (تتم التحكم في مناطق درجة الحرارة العليا والسفلية بشكل مستقل ، ويمكن فتحها بشكل منفصل.يمكن استخدام التدفئة في المنطقة لتقليل قوة البدء);
6يتم التحكم بالكامل في حلقة مغلقة بواسطة الكمبيوتر ، والتي يمكن أن تلبي الإنتاج المتزامن لأنواع مختلفة من PCBs ؛
7لديه وظيفة إنذار صوتي ضوئي
8مجهزة بحماية التسرب لضمان سلامة المشغلين ونظام التحكم.
9- UPS المدمجة والتأخير التلقائي باستخدام طريقة التدفئة التوربينية، أنظمة تداول الهواء الساخن المستقلة الصغيرة للطبقات العليا والسفلية، درجة حرارة موحدة،كفاءة تعويض حرارية عاليةقنوات الهواء المضغوط الكفؤة لزيادة تدفق الهواء الساخن المتداول بشكل كبير ، ارتفاع درجة الحرارة السريع (حوالي 20 دقيقة) ، كفاءة التعويض الحراري العالية ،قادرة على اللحام والتصلب في درجة حرارة عالية;
10كل منطقة درجة حرارة من الطبقات العليا والسفلية لديها جهاز استشعار حرارة مستقل، ومراقبة وتعويض توازن كل منطقة درجة حرارة في الوقت الحقيقي.
11نظام التشغيل لديه إدارة كلمة المرور لمنع الموظفين غير المصرح لهم من تغيير معايير العملية.إدارة سجلات العملية يمكن تتبع عملية تعديل معايير العملية، مما يسهل تحسين الإدارة. يمكن أن تخزن إعدادات درجة الحرارة والسرعة الحالية للمستخدمين و منحنيات درجة الحرارة الخاصة بهم ، وطباعة جميع البيانات والمنحنيات.
12يمكن تشغيل نافذة التحكم المتكاملة ، ومفاتيح الكمبيوتر ، منحنيات الاختبار ، منحنيات الطباعة ، وبيانات النقل بسهولة ، مع تصميم سهل الاستخدام.مجهزة بنظام اختبار عبر الإنترنت للوصول إلى منحنى درجة الحرارة ثلاثي القنوات، والتي يمكن أن تكتشف منحنى درجة الحرارة الفعلي للكائن اللحام في أي وقت (لا حاجة إلى اختبار منحنى درجة الحرارة منفصلة) ؛
13هيكل خاص لتدوير الهواء المضغوط وتصميم سلك التدفئة ذو الشكل الخاص ، خال من الضوضاء ، خال من الاهتزازات ، مع معدل تبادل حرارة مرتفع للغاية ،وفارق درجة حرارة صغير جدا △ t بين الجزء السفلي من المكونات ولوحة PCB، وهو الأكثر تماشيا مع المتطلبات الصارمة للعمليات الخالية من الرصاص، وخاصة للمنتجات الخالية من الرصاص مع متطلبات صعوبة عالية لحام.

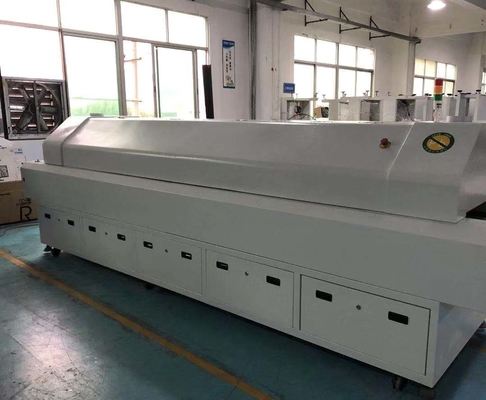

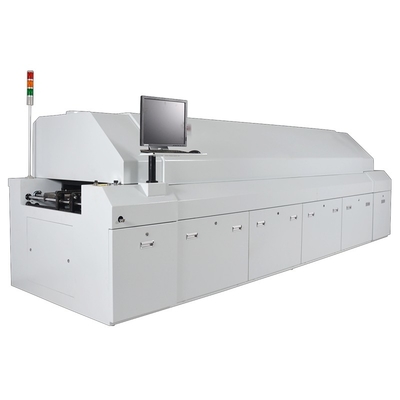

صور حقيقية لـ 8800
أوصي بخط إنتاج SMT كبير:
1محمول لـ (PCB)
2طابعة طلاء اللحام G5 ذاتية التشغيل بالكامل
3ناقل PCB
4آلة التقط والوضع TS10 (10 رؤوس)
5آلة التقط ووضع TM08 (8 رؤوس)
6ناقل PCB
7. 8 المناطق الزمنية فرن إعادة التدفق 8800
8محرك تفريغ الـ PCB
الضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع الغيار للآلات المصنعة الموثوقة المباشرة.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
توفير خدمة ما بعد البيعكل آلة تم اختبارها بنسبة 100% جيداً قبل إرسالها
