تفاصيل المنتج:
|
| لطيفة: | غير متصل على الانترنت | البعد: | 868*1033*1340mm |
|---|---|---|---|
| الوزن الصافي: | 310 كجم | إمدادات الطاقة: | 220 فولت ، 50/60 هرتز |
| استهلاك الطاقة: | 600 واط | حجم ثنائي الفينيل متعدد الكلور: | 25*25mm - 480*330mm |
| سمك اللوحة: | 0.5-5.0 مم | PCB التفاف التسامح: | ± 2 مم |
| ارتفاع المكون: | Top≤28mm ؛ أسفل 75 ملم | مكون مين: | 0201 |
آلية التفتيش البصرية الآلية (المتطورة) SMT الآلية لإنتاج خط تجميع PCB PCBA
متعدد الوظائف الذكية AOI ، حجم PCB 25 * 25mm - 480 * 330mm ، دعم 0201 ، كاميرا ملونة 500 ميجابيكسل
الوصف:

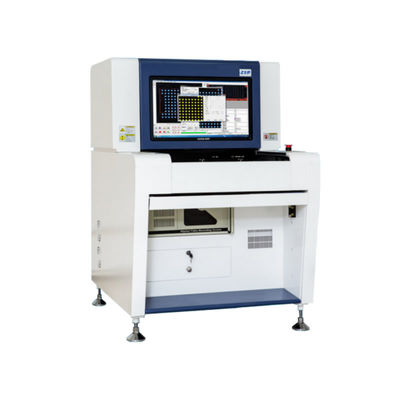

Z5P ماكينة الفحص البصري الآلي خارج الخط لديها برنامج متعدد ، اختبار متعدد الألواح وتبديل تلقائي بين برامج الاختبار الأمامية والخلفية ، نظام التعرف على الباركود الكاميرا الذكية ،مزيج من وظائف البرمجة عن بعد والتحكم في الارتفاع.
خصائص Z5P:
1يمكن استخدامها بفعالية في بعد الطباعة، قبل إعادة التدفق، بعد إعادة التدفق، لحام الموجات، وغيرها من الاختبارات غير القياسية ذات الصلة.
2التحكم الذكي البرنامج، يمكن استدعاء البرامج تلقائيًا من خلال الكاميرا تحديد الباركود أو الملصق على اللوحة.
3يمكنه التواصل مع معدات المحطة الأخرى من خلال وحدة الاتصال، والرسو السلس مع MES.
4يمكن دمج خوارزمية اختبار البرمجيات بمرونة وحرية لتحسين دقة التحكم.
5دعم وضع خادم البيانات الكبيرة ، يمكن أن يكون التحكم المركزي المركزي بواسطة برنامج SPc ، ويمكن لمشغل واحد التحكم في أجهزة متعددة.
6- وظيفة إنذار البيانات الذكية، وفقًا لاحتياجات إدارة الإنتاج للمستخدم للتحكم في البيانات، تحتاج معلومات إنذار خاصة إلى التعرف عليها من قبل المسؤول،لضمان مراقبة صارمة لجودة المنتج.
مزايا Z5P:
1يتم الجمع بين خوارزميات وتقنيات متعددة وتطبيقها معًا.
2.التفتيش في وقت واحد للوحات المتعددة وتحول التفتيش من جانبي اللوحة (المكونات العليا والسفلية) يحسن كفاءة التفتيش.
3.شفرات الشريط الكاميرا الذكية تحديد النظام. ((يمكن تحديد 1D و 2D شفرة).
4نظام مراقبة آلات متعددة، يمكن أن تعرف جيدا من جميع ظروف الإنتاج.
5البرمجة عن بعد والتحقق من الأخطاء تجعل البرنامج أسهل وأكثر سهولة.
| الفئة | البند | المواصفات | |
|
الاعتراف النظام |
التفتيش | باستخدام خوارزميات متعددة بشكل اصطناعي مثل WDM، تقنية تباين الصور الملونة، تحليل ناقل اللون، التشابه، تكنولوجيا معالجة القيمة تحليل محيط OCR، فحص الكرة اللحام وتكنولوجيا تحليل DlP الموجة وهلم جرا. |
|
| الكاميرا | كاميرا ملونة 5 ميجابايت: 20 أم (15 أم، 10 أم في الخيار) | ||
| مصباح | 3 حلقات مصباح LED RGB ، مع نظرية متكافئة خاصة حسب الخيار. | ||
| سرعة معالجة الصورة | 0201 رقاقة | ≤10ms | |
| الوقت لكل صورة | ≤170ms | ||
| عناصر التفتيش | عيبات البستة برينتغ | خطأ في المرتبة، التفريغ، غير كافية، التلصق مفتوح، وصمة عار | |
| يصلح العيوب | مفقود، غير متوافق، منحرف، حجر قبر، لوحة إعلانات، انقلاب، قطبية عكسية، خاطئة، تالفة | ||
| عيوب اللحام | التدفق الزائد، عدم كفاية، لحام قصير، بقعة، لحام زائف | ||
| تحميل الموجة، فحص | التدفق الزائد، غير الكافي، قصير، زيادة اللحام، فراغ اللحام | ||
| التدابير المضادة للستاتيك | منفذ كهربائي مضاد للستاتيك، إكليل مضاد للستاتيك | ||
|
الآلية النظام |
حجم الـ PCB | 25×25mm~480×330mm،يمكن أن تصنع حجم أكبر وفقا لمطالب المستخدمين | |
| سمك الـ PCB | ± 2 ملم | ||
| معدل التسامح مع التشوهات في الـ PCB | 0.5 ملم - 5.0 ملم | ||
| تصريح المكونات | TOP<28/خيار:55mm؛ BOT<75mm | ||
| أجزاء الحد الأدنى للمساحة | 20um: 0201 رقاقة،0.4Pitch IC، 15um: 01005Chip، 0.3Pitch IC | ||
| منصة X Y | السائق | نظام خدمة التيار المتردد | |
| التوجيه | <10م | ||
| سرعة التحرك | 700 ملم/ثانية | ||
| النظام الناعم | نظام التشغيل | مايكروسوفت ويندوز | |
| التحكم والاعتراف | السمات | الاتصال التلقائي بالبرنامج وتحديد الجانب العلوي أو السفلي من اللوحة،وظيفة تنبيه البيانات الذكية تدعم نموذج قاعدة البيانات المركزية المركزية | |
| العملية | البرمجة الرسومية ، سهلة التشغيل ، يمكن تجميع خوارزميات متعددة مجاناً ، دعم البرمجة غير المتصلة بالإنترنت 8إصلاح الأخطاء: تولد تقارير SPC تلقائيًا | ||
| مارك | علامة الأرقام | يمكن اختيار 3 علامات | |
| التعرف على السرعة | 0.5s/pcs | ||
| غيرها | أبعاد الجهاز (LxWxH) | 868x1055x1365ملم | |
| الوزن | ~ 310 كجم | ||
| إمدادات الطاقة | AC220V:10 ٪، مرحلة واحدة 50/60HZ، استهلاك الطاقة 600W | ||
| بيئة العمل | درجة الحرارة 10-40 درجة رطوبة 30-80٪ RH | ||

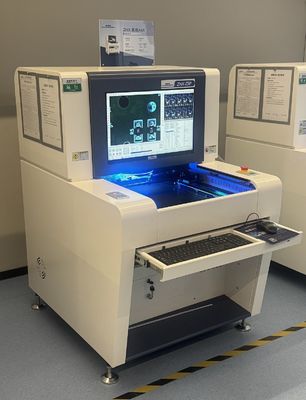

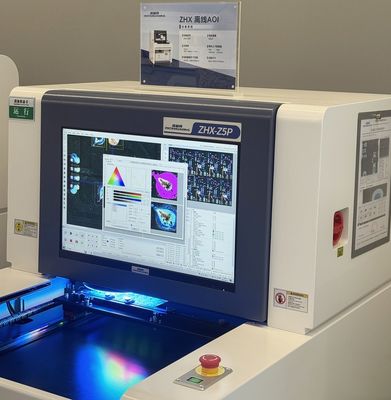

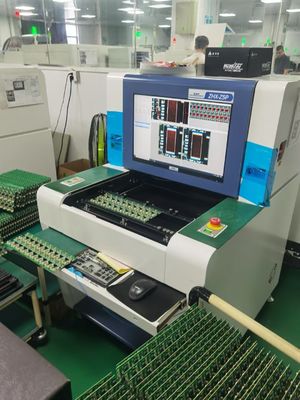

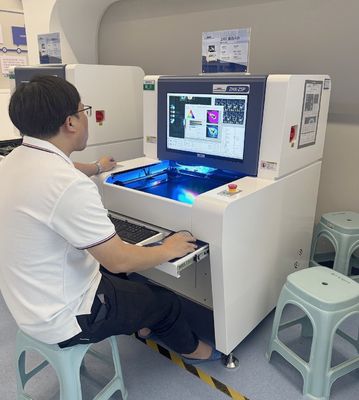

صور حقيقية 100%
تقنية استخراج وتحليل الألوان الأصلية
من خلال استخراج اللون المجهري الخاص للصورة الملتقطة، وفقًا للقوالب القياسية المحددة نسبة الجاذبية المحددة للوجه المجهري المجهري، وتحليل الصورة ومعالجتها،حتى يتم استخراج الحاجة إلى اكتشاف المحتوى بدقة أكبر، دقة الكشف مرتفعة. التطبيق الإقليمي للعلامات المتعددة واللوحات المتعددة يمكن أن تتكيف بشكل أفضل مع متطلبات اختبار المنتجات ولها قابلية استخدام أعلى.
الخوارزمية الذكية للكشف عن حبات القصدير
من خلال تحليل وتشغيل اللون والإشراق وشكل وخصائص لون حبات القصدير على الركيزة ، يمكن الكشف عن حبات القصدير على الركيزة وتحليلها.يمكن اكتشاف حبات القصدير على المكونات الفردية، ويمكن أيضا الكشف عن حبات القصدير على اللوحة بأكملها من خلال إطار الصورة العام للجزء الرئيسي.
خوارزميات مربع واحد متعددة
التطبيق الشامل لمختلف الخوارزميات يحسن إلى حد كبير من معدل اكتشاف المنتج مباشرة ويقلل من معدل سوء الحكم ، وتأثير الاختبار أفضل.يتم استخدام مربع اكتشاف واحد لتحقيق اندماج خوارزميات الكشف المتعددةويتم تحليل جودة المنتج واكتشافه عن طريق تحليل المبدأ من زوايا مختلفة.
توصية خط تجميع PCB:
تشارم هاي، مزود حلول SMT من محطة واحدة، المصنع الموثوق به.
