تفاصيل المنتج:
|
| طريقة التحكم: | شاشة تعمل باللمس + PLC | عرض ثنائي الفينيل متعدد الكلور: | 50-250 ملم (ث) |
|---|---|---|---|
| رقم الموجة: | 2 قطعة؛ الطول 800 ملم | الوزن الصافي: | 550 كجم |
| البعد: | 2600*1200*1700 مللي متر | سرعة الناقل: | 0-1800 مم/دقيقة |
| إبراز: | معدات لحام الموجات PCB,آلة لحام موجات تلقائية لـ PCB,آلة لحام موجات PCB الخالية من الرصاص,Automatic Wave Soldering Machine For PCB,Lead Free PCB Wave Soldering Machine |
||

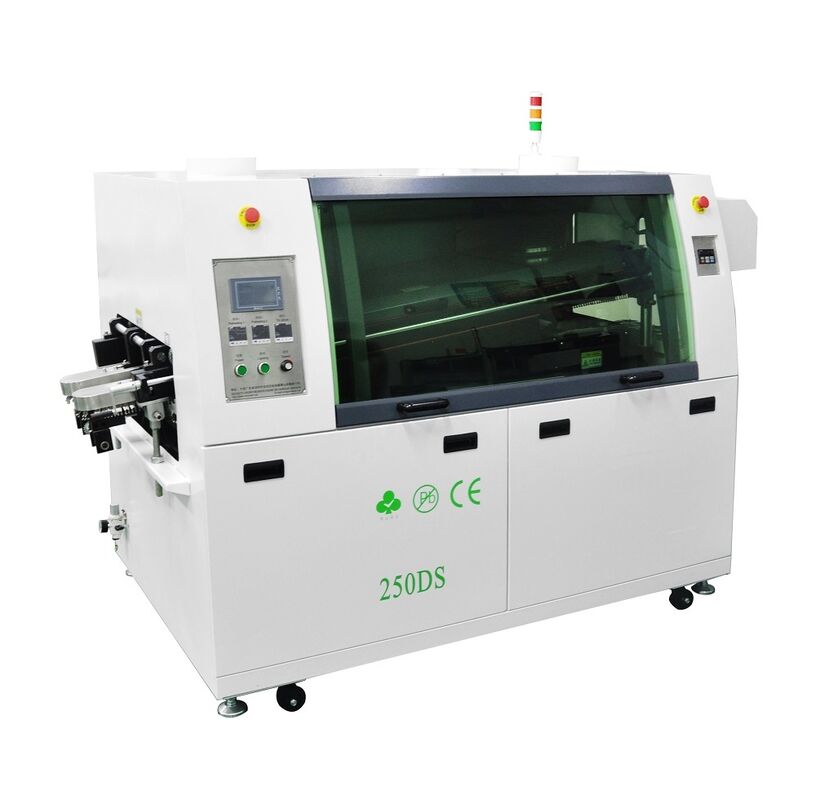

تشارم هاي 250DS آلة لحام موجات أوتوماتيكية خالية من الرصاص محامية موجات صغيرة لخط إنتاج DIP خط تجميع PCB
وصف المنتج:
1) مناسبة لحام مكونات SMD و THT ، تصميم مبسط ، جذاب جماليًا ، مريحة للصيانة والصيانة.
2) تستخدم كل من منطقة التسخين المسبق ونظام التصفية تصميمًا وحداتيًا للإنزال المباشر لسهولة الصيانة والصيانة.
3) منطقة التسخين المسبق في مرحلتين مع منحنى التسخين المسبق المستقر يضمن تسخين حتى من PCB دون تشوه.
4) مجهزة بنظام رش ذكي تلقائي تتبع، منطقة الرش تتكيف تلقائيًا مع عرض اللوحة.
5) يستخدم وحدة تحكم منطقية قابلة للبرمجة (PLC) مع برنامج تتبع السرعة الداخلية، وتعديل وقت الرش وفقًا لنقل PCB
السرعة
6) يحتوي على جهاز تنظيف تلقائي للفوهة التدفق، مما يلغي الحاجة إلى التنظيف بعد الاستخدام لفترة طويلة.
يحتوي على وظيفة ضبط دقيق للرش للمزيد من الراحة.
7) تم تصميم غرفة الفرن مع الهيكل الحلزوني الخاص لـ SINOEVER ، وتم تصميم نظام اللحام الموجي لجمع بقايا اللحام ، مما يمنع توليد مسحوق أسود عائم.هذا يقلل إلى حد كبير من التشوه الحراري ويوفر الكهرباء مع الحد من الأكسدة.
8) تم تصميم السكة الحديدية الدليل بشكل فريد من قبل SINOEVER ، مما يضمن اللحام الكامل والسلس ونقل PCB.
9) يستخدم تقنية محرك التردد المتغير للسيطرة الدقيقة على ارتفاع ذروة الموجة.
10) تم تصميم عناصر التدفئة بشكل فريد من قبل SINOEVER مع تخزين الطاقة. توفر أنابيب التدفئة تحت الحمراء النيكل الكرومية تسخينًا متساويًا ولها عمر خدمة طويل.
11) ميزات الحرارة الزائدة، الإنذار السمعي البصري، ووظائف الفرامل الطارئة. جميع المحركات مجهزة بنظام حماية من الإفراط.
12) يستخدم نظام النقل نظام تحكم سرعة إلكترونية متغيرة أو تحويل تردد مع تحكم حلقة مغلقة لتحقيق سرعة مستقرة.
13) مجهزة بشريحة تصفية غازات العادم الرشية لسهولة التنظيف. يقلل من تلوث الانبعاثات.
14) مخالب التيتانيوم ذات الربيع الدقيق لتنقل PCBs ؛ ناعمة وموثوقة ، ولا تلتصق أبدا باللحام.

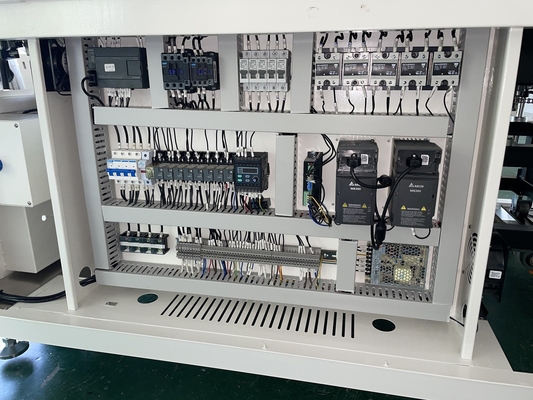

15) يستخدم نظام التحكم بأكمله وحدة تحكم منطقية قابلة للبرمجة (PLC) وشاشة لمس لتحكم الشاشة ، مما يجعل العملية بسيطة ، ويسهل الحوار بين الإنسان والآلة ،وتضمن موثوقية عالية.

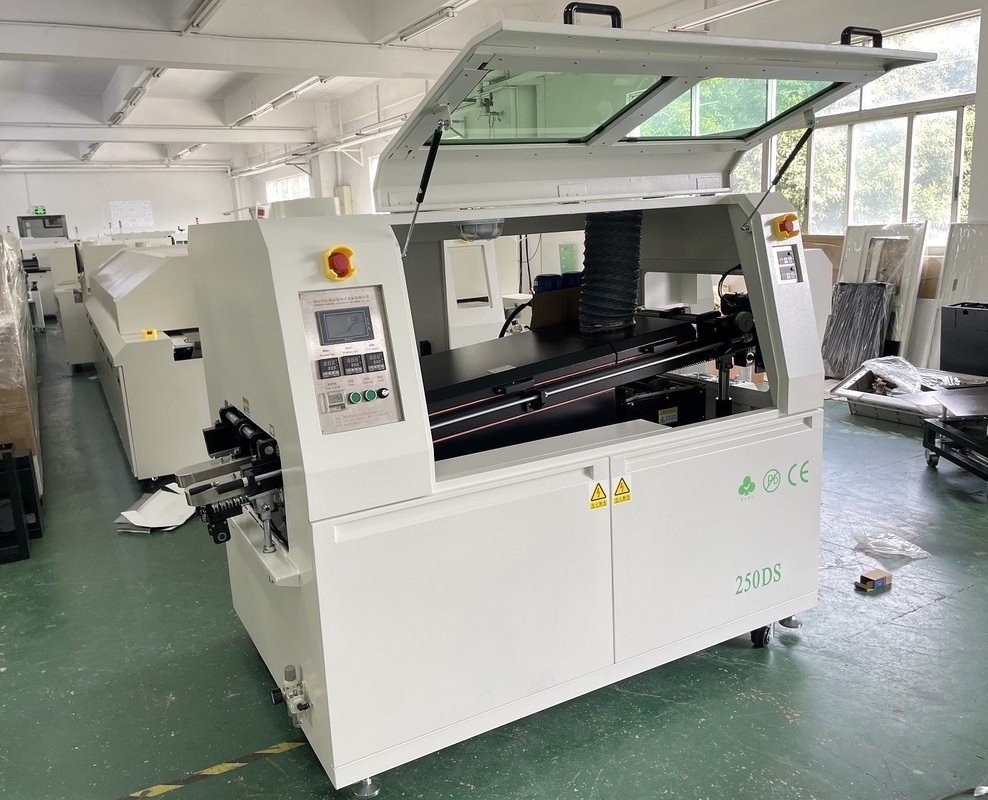

مواصفات 250DS
| عرض البوراد | ماكس250ملم |
| ارتفاع ناقل PCB | 750±20ملم |
| سرعة ناقل PCB | 0-1.8m/min |
| طول التسخين | 800ملم |
| عدد مناطق التسخين | 2 |
| درجات حرارة التسخين | درجة حرارة الغرفة ~ 350 °C |
| نوع اللحام المناسب | خليط لحام رصاص / خال من الرصاص |
| قدرة التسخين المسبق | 5 كيلوواط |
| وعاء لحام الموجات | 8 كيلوواط |
| القيمة القصوى لموجات اللحام | ماكس 10 ملم (عمق تأثير موجة الصلبة يصل إلى 30 ملم) |
| حجم اللحام | 180 كجم |
| درجة حرارة اللحام | درجة حرارة الغرفة ~ 320 °C |
| زاوية الناقل | 3-7 درجة |
| تحكم درجة الحرارة | PLC+PID |
| خزان تخزين التدفق | ماكس5.2 لتر |
| متطلبات الطاقة | 3P 5 سلك 380V/220V خيار |
| طاقة للتسخين | 12 كيلوواط |
| الطاقة للعمل | ماكس 5 كيلوواط |
| إمدادات الهواء | 4-7kg/cm212.5L/min |
| الوزن | ماكس 600kg |

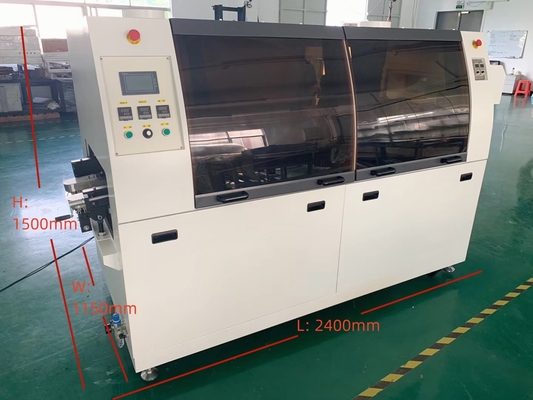

| البعد | L2400*W1150*H1500 |
