تفاصيل المنتج:
|
| رؤساء: | 4 رؤوس (مع فوهة سامسونج) | حجم ثنائي الفينيل متعدد الكلور: | CHM-551: 350x270mm; CHM-551: 350x270 مم؛ CHM-650: 400x350mm CHM-650: 400x350 |
|---|---|---|---|
| السرعة: | CHM-551 وCHM-650: 8850 سنتًا في الساعة (حقيقي) | الطاعم: | دعم 50pcs YAMAHA المغذيات ((كلا من المغذيات النيوماتيكية والكهربائية) |
| عنصر: | 0201 0402 0603 08051206 LED2835 LED5050 الترانزستور SOT TSOP SOP ، 0.5 مم PLCC CSP QFP BGA | النظام: | ويندوز، الكمبيوتر يأتي جنبا إلى جنب مع الجهاز |
| آلة تصوير: | كلاً من 4 كاميرات IC صغيرة +1 كبيرة + 2 كاميرا مارك | تسليم ثنائي الفينيل متعدد الكلور: | CHM-551: قاطرة قطعة واحدة ؛ CHM-650: قاطرة قطعة ثلاثية |
| الوزن الصافي: | 551: 320kg; 551: 320 كجم؛ 650: 420kg 650: 420 كجم | تغيير الفوهة تلقائيًا: | 551: with 13-position; 551: مع 13 موضعًا؛ 650: with 19-position 650: مع 19 م |
| إبراز: | CHMT761P6 خط إنتاج التجميع,خط إنتاج تجميع PNP,آلة Pnp العمودية |
||

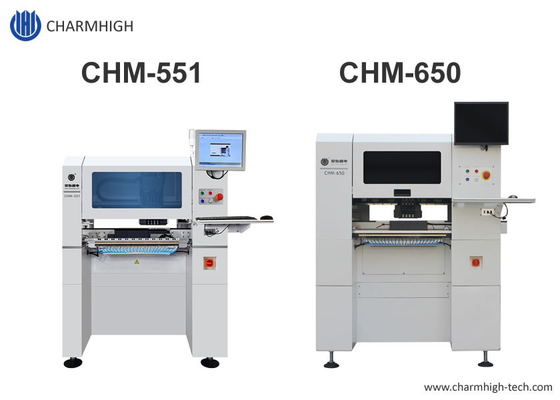

دقة عالية CPك≥1.0 Tنوعان من آلة تشارم هاي المتقدمة الصغيرة ذات الرؤوس الأربعة
النوع الرأسي +تغيير الفوهة التلقائي + المسمار الكروي + البرنامج الذكي +بروتوكولات الاتصال عبر الخط SMT
كتالوج CHM-551: CHM-551 - الكتالوج.pdf
كتالوج CHM-650: تشارم هاي CHM-650 Catalog.pdf
نفس التكوينات للطرازين:
1. النوع الرأسي + 4 رؤوس 50 أجهزة تغذية + (4 كاميرات صغيرة، 1 كاميرا كبيرة، 2 كاميرات علامة) + المسمار الكرة + تغيير الفوهة التلقائية + CPK≥1.0
2. المغذية: خياران: ياماها المغذية الرئوية / المغذية الكهربائية (الشراء بشكل منفصل)
3تصحيح تلقائي لاختيار المكونات، التشغيل المتكامل مع جهاز كمبيوتر صناعي مدمج مع نظام النوافذ.
4. الدقة وسرعة التثبيت: جميع المكونات مدعومة 0201، 0402-5050، SOP، QFN، TQFP، BGA... الخ السرعة الحقيقية 8850CPH.
الاختلافات بين النموذجين:
1حجم الـ PCB: CHM-551: 350x270mm؛ CHM-650: 400X350mm
3. نقل PCB: CHM-551: ناقل آلي PCB من قسم واحد؛ CHM-650: ناقل آلي من ثلاثة أقسام
4الأبعاد: CHM-551: 1050x1050x1360mm؛ CHM-650: 1280x1190x1500mm (أكبر)
5الوزن الصافي: CHM-551: 320kg؛ CHM-650: 420kg (أثقل)
الوصف:
| مواصفات CHM-551 | |
| الأبعاد | 1050 ((L) × 1050 ((W) × 1360mm ((H) |
| الوزن | 320 كجم |
| القوةالمعروض | AC220V (50Hz ، مرحلة واحدة) ، 1.5KW |
| إمدادات الهواء | 0.5MPa ~ 0.6MPa |
| توليد الفراغ | اليابان مولد فراغ PISCO |
| رأس التثبيت | 4 رؤوس |
| سرعة التثبيت | 8850cph ((IPC9850) |
| الدقة المتزايدة | (XY) ± 0.06mm؛ CPK≥1.0 |
| دقة التحكم | 5μm |
| ارتفاع المكون | 12ملم |
| نوع المكون |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| سمك PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 350mm ((L) × 270mm ((W) |
| توصيل PCB | ناقل أوتوماتيكي من قسم واحد |

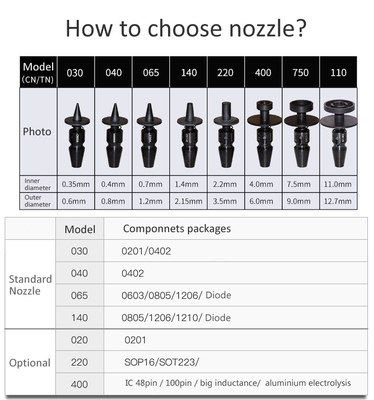

| تغيير الفوهة | تغيير الفوهة التلقائي (مكتبة الفوهة ذات 13 فتحة) |
| نظام التحكم |
كمبيوتر صناعي مدمج (نظام ويندوز) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة | محور X&Y مدفوع بمحركات الخدمة؛ اعتماد تسارع وتباطؤ منحنى S مرن |
| نظام النقل | المسمار الكروي + الدليل الخطي |

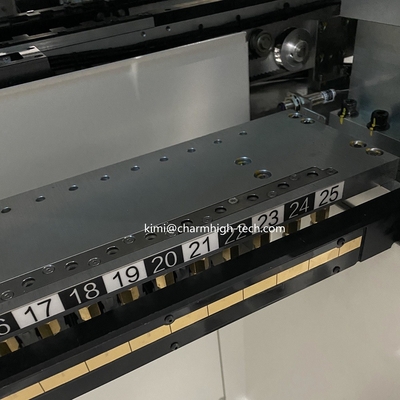

| نظام التغذية |
50 ياماهافتحات تغذية هوائية / كهربائية قياسية 8 ملم (مناسب أيضًا لصندوق IC + عصا / أنبوب / تغذية اهتزاز) |
| نظام الرؤية |
كاميرا لالتقاط الصور الفورية x 4 (حجم المكونات: 14mmx14mm) ؛ كاميرا IC x 1 (حجم المكونات المطبق: 36mmx36mm) علامة الكاميرا x 2 |
| مواصفات CHM-650 | |
| الأبعاد | 1280mm ((L) x1190mm ((W) x1050mm ((H) |
| الوزن | 310 كجم |
| القوةالمعروض | AC220V/110V (50Hz، مرحلة واحدة) ، 2.1kW |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مولد الفراغ |
| رأس التثبيت | 4 رؤوس |
| سرعة التثبيت | 9000كرب / ساعة ((مثلى)) |
| الدقة المتزايدة | ±50μm@μ±3σ/الشريحة |
| دقة التحكم | 5μm |
| ارتفاع المكون | 12 ملم |
| نوع المكون |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| سمك PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 400mm ((L) × 350mm ((W) |
| نقل الـ PCB | ناقل أوتوماتيكي ثلاثي القطاع |
| تغيير الفوهة | تغيير الفوهة التلقائي (مكتبة الفوهة ذات الثقوب 19) |
| نظام التحكم |
كمبيوتر صناعي مدمج (نظام ويندوز) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة | محور X&Y مدفوع بمحركات الخدمة؛ اعتماد تسارع وتباطؤ منحنى S مرن |
| نظام النقل | المسمار الكروي + الدليل الخطي |
| نظام التغذية |
50 فتحة إطعام هوائية / كهربائية قياسية ياماها 8 ملم (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية |
كاميرا الصورة الفورية x4 (حجم المكونات المطبق:16ملم × 16ملم); IC camerax1 (حجم المكونات المطبق:36ملم×36ملم); علامة كاميراكس2 |
ياماها المغذية الروائية و المغذية الكهربائية متوافقة:
الخيار: 8mm، 12mm، 16mm، 24mm، تغذية الاهتزاز، وعاء IC (شراء بشكل منفصل)
الخدمة والضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع الغيار للآلات المصنعة الموثوقة المباشرة.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
توفير خدمة ما بعد البيعكل آلة تم اختبارها بنسبة 100% جيداً قبل إرسالها
