تفاصيل المنتج:
|
| طابعة الاستنسل: | 3040 نوع الطابعة اليدوية عالية الدقة | CHM-550: | 4 رؤوس 50 أجهزة تغذية مع فوهة تغيير التلقائي |
|---|---|---|---|
| T961: | فرن إنحسر الناقل، 6 مناطق درجة الحرارة | خط SMT: | نوع التكوين العالي |
| إبراز: | 3040 SMT Chip Mounter,CHM-550 SMT Chip Mounter,CHM-550 SMT خط إنتاج |
||

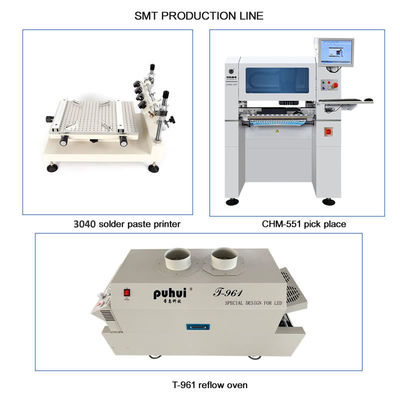

خط إنتاج SMT صغير عالي الدقة:
3040 طابعة قوالب، CHM-551 سطح المكتب SMT تشيب مونتر، فرن Reflow T961
لإنتاج الدفعات الصغيرة ، تجميع PCB ، حلول SMT اقتصادية
جيد لبدء الأعمال التجارية، التعليم الجامعي، البحث...
التكوين العالي، يتم دعم مكون 0201 الدقيق، (XY) ± 0.06mm؛CPK≥1.0
1طابعة شفرة 3040 المعلمات التقنية
| النوع: | الدليل |
| ج.و: | 23 كجم |
| مساحة الطباعة القصوى: | 250*400ملم |
| حجم العبوة: | L 66cm*W 50cm*H 28cm |
2. CHM-551آلة التقط والوضع
| مواصفات CHM-551 | |
| الأبعاد | 1050mm(L) x1050mm(W) x 880mm(H) |
| الوزن | 210 كجم |
| إمدادات الطاقة | AC220V (50Hz،مرحلة واحدة) 1.5kw |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ |
| كمية رأس التركيب | 4 رؤوس |
| سرعة التثبيت | 11500CPH (المثلى)IPC9850: 8850cph |
| الدقة المتزايدة | (XY) ± 0.06mm؛ CPK≥1.0 |
| ارتفاع المكون | 12ملم |
| نوع المكون | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| سمك PCB | 0.6mm~3.5mm |
| حجم PCB | 350mm ((L) x270mm ((W) (المعيار) ؛ 600mm ((L) x350mm ((W) (اختياري) |

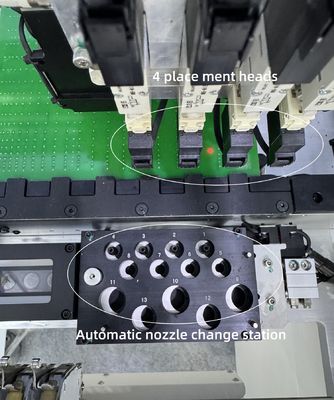

| تغيير الفوهة | تغيير الفوهة التلقائي(مكتبة فوهة 13 فتحة) |
| نظام التحكم | جهاز كمبيوتر صناعي مدمج (ويندوز 7) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة |
محور X&Y مدفوع بمحركات الخدمة اعتماد تسريع وتباطؤ مرن على المنحنى S |
| نظام النقل | المسمار الكروي + الدليل الخطي |
| نظام التغذية | 50 ياماها 8 ملم القياسية الروائية / الكهربائية أكوام المغذيات (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا لقطات الفورية x4 (حجم المكونات: 14mm × 14mm) ؛ IC camerax1 (حجم المكونات المطبق: 25mm × 25mm) علامة كاميراكس2 |
قائمة الأجزاء
| البند | كمية | البند | كمية |
| آلة التقط والوضع | 1 | الزنجبيل | 1 |
| فوهات | 8 | المفتاح الداخلي للهكساجون | 1 |
| صندوق الأدوات | 1 | زيت التشحيم | 1 |
| بطاقة الضمان | 1 | مرشح | 4 |
| دليل المستخدم | 1 | وصلة سريعة | 1 |
| تقرير الاختبار | 1 | لوحة الماوس | 1 |
| فرشاة | 1 | كابل الطاقة | 1 |
3. T961 المعلمات:
| النموذج | T-961 |
| كمية منطقة التدفئة | أعلى3/أسفل3 |
| طول منطقة التدفئة | 730ملم |
| نوع التدفئة | مستوى الذكية من السيروكو وتسخين الأشعة تحت الحمراء السريع |
| كمية منطقة التبريد | 1 |
| الحد الأقصى لعرض لوحة PCB | 230ملم |
| اتجاه العملية | اليسار→اليمين |
| خيارات التسليم | شبكة النقل وسلسلة النقل |
| سرعة الحزام النقل | 0-290mm/min |
| مصدر الطاقة | 220 فولت 50/60 هرتز |
| القوة القصوى | 3.5 كيلوواط |
| وقت التسخين | حوالي 7 دقائق |
| نطاق تحكم درجة الحرارة | درجة حرارة الغرفة 300 |
| وضع تحكم درجة الحرارة | تحكم PID في الحلقة المغلقة |
| دقة التحكم في درجة الحرارة | ± 1 |
| انحراف توزيع درجة حرارة PCB | ±2 |
| الأبعاد الكلية | 1000 × 466 × 445 ملم |
| وزن الجهاز | 70 كجم |
صور مفصلة:
الآن تم تحديث CHM-550 إلى CHM-551، الصورة كما في الأسفل:
الصورة من العميل:
طابعة ستينسل يدوية 3040، للوحات المنسوجة مزدوجة الطبقة:
T961 فرن إعادة التدفق الخالي من الرصاص، حجم التسخين أكبر 730x230mm، لPCB طبقة مزدوجة:
أفضل مزيج من خط SMT الصغير، ونحن نوصي به! يرجى شراء مع الثقة.
مزود من مصنع رائع مع ضمان الجودة
الرجاء ملاحظة:
الـ CHM-551 SMT pick and place machine تحتاج فقط إلى توصيل مصدر هواء خارجي يتم إعداده بنفسك، لا حاجة إلى أشياء أخرى.
لقد مرّت الآلة بمراقبة الجودة قبل الرحيل
نحن نقدم خدمة بعد البيع في الوقت المناسب، كل آلة 100٪ اختبار جيدا قبل الشحن. يرجى شرائها بثقة.
استمتع مع آلة الاختيار والوضع!
الخدمة والضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع الغيار للآلات المصنعة الموثوقة المباشرة.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
توفير خدمة ما بعد البيع من شخص إلى آخر كل آلة تم اختبارها بنسبة 100% قبل الشحن
