تفاصيل المنتج:
|
| كرر دقة الموقف: | ± 0.01 مم | سرعة الطباعة / وقت الدورة: | 10 إلى 200 ملم/ثانية |
|---|---|---|---|
| ماكس حجم ثنائي الفينيل متعدد الكلور: | 600*350ملم | الحد الأدنى لحجم ثنائي الفينيل متعدد الكلور: | 50 * 50 مم |
| حجم الاطار: | 470 (عرض) × 370 (عمق) ملم ~ 736 × 736 ملم | طول الممسحة: | 220-500 ملم |
| الوزن الصافي: | 950 | البعد: | 1482 × 1140 × 1535 ملم (العرض × العمق × الارتفاع) |
| إمدادات الطاقة: | 220 فولت تيار متردد، 50-60 هرتز، 1700 وات | نظام التشغيل: | ويندوز 7 |
| إبراز: | طابعة الصبغة الحامدة E6 SMT |
||

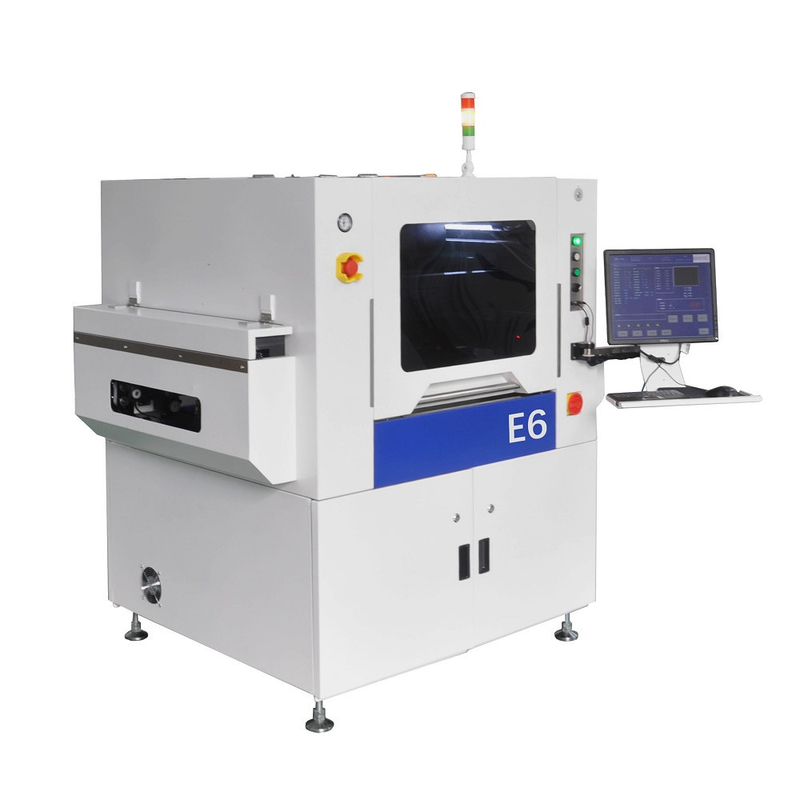

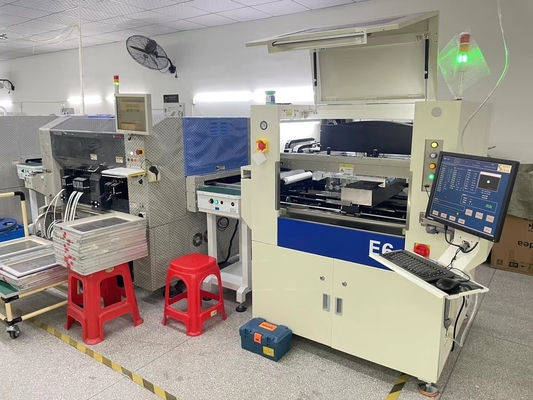

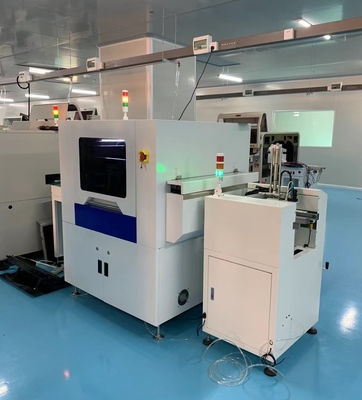

دقة عاليةE6طابعة الصبغة ذاتية التلقائية الكاملة للصلبة SMT طابعة الشريط الشاشة لخط التجميع SMT ، خط إنتاج SMT
خصائص المنتج

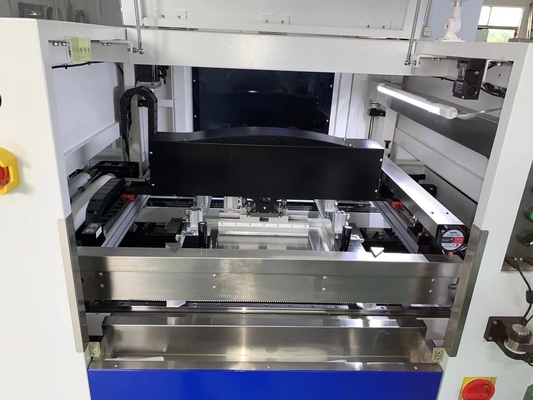

1يتم تشغيل مرحلة الرفع بواسطة مسامير رصاص عالية الدقة.
2الحركة العلوية والسفلية للشريحة يتم تحريكها بواسطة مسامير رصاص صامتة عالية الدقة.
3مجهزة بجهاز تنظيف أوتوماتيكي للقوالب، مما يسهل الاستخدام وأكثر سهولة.
4مجهزة بنظام متقدم لمعرفة الصورة نقطة MARK ، من السهل تصحيح الموقف المركزي للPCB والقلم بدون الحاجة إلى نقاط MARK خاصة ،ضمان دقة طباعة معجون اللحام.
5تقنية إعادة تعيين الرابط بالكامل تسمح للآلة بالعودة بسرعة إلى الموقف الأصلي.
6إعداد سريع وسهل لمعلمات التغيير، وزيادة سرعة تغيير الخط.
7خيارات مصادر ضوئية متعددة، مما يسهل التعامل مع نقاط المرجعية لوحة PCB بألوان مختلفة.
8إعدادات تصاريح المستخدم لمنع تعديل معايير المعدات الهامة عن طريق الخطأ.
| البند E6 | المعلم |
| حجم الإطار الصافي ((الإطار الخارجي) | 470 ((W) x370 ((D) mm 736 x736 mm |
| حجم لوحة الدوائر: | 50x50mm~600 ((W) x350 ((D) mm |
| نظام تشغيل: | ويندوز 7 |
| سمك لوحة الدوائر: | 0.4~6ملم |
| سرعة الطباعة: | 10 إلى 200 ملم/ثانية |
| نظام ضبط البصري: | تلقائي (أي شكل) |
| تشويه لوحات الدوائر: | أقصى قطر للوحة PCB1٪ |
| نوع الحفر: | مقص الصلب / مقص المطاط الزاوية اختيارية ((45°/60) |
| الحجم القابل للتعديل في محور XY: | ± 10 ملم |
| زاوية الطباعة القابلة للتعديل: | ± 2 درجة |
| تكرار الموقع: | ± 0.01mm |
| وقت دورة نقل: | 15s ((لا يشمل وقت الطباعة والتنظيف) |
| ارتفاع ناقل الحركة: | 900±20ملم |
| تحديد موقع الـ PCB - وضع الدعم: | إبرة الأنابيب المغناطيسية والامتصاص الفراغ |
| وضع الطباعة: | الطباعة المفردة/المزدوجة |
| مجال رؤية الكاميرا: | 8 × 6 ملم |
| نقطة مرجعية بصرية: | أي نقطة مرجعية، منصة لحام،0.5 ∼3 ملم |
| مصدر الطاقة: | 220VAC 50-60Hz 1700W |
| إمدادات ضغط الهواء: | 4.5-6kg/m2 |
| وزن: | 950 كجم |
| اتجاه العرض: | يسار في الحق خارج / الحق في يسار خارج / يسار في يسار خارج / الحق في اليسار خارج / اليمين في الحق خارج |
| الحجم | 1482x1140x1535ملم ((WxDxH)) |
الخدمة والضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع غيار للآلات، التوريد المباشر من المصنع مع الضمان.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
نحن نقدم خدمة ما بعد البيعكل آلة تم اختبارها بنسبة 100% جيداً قبل إرسالها
