تفاصيل المنتج:
|
| التكرار: | ± 0.01 مم | دقة الطباعة: | ± 0.025 مم |
|---|---|---|---|
| سرعة الطباعة / وقت الدورة: | <7.5s (Exclude Printing & Cleaning); <7.5 ثانية (باستثناء الطباعة والتنظيف) ؛ | ماكس حجم ثنائي الفينيل متعدد الكلور: | 400 * 340 ملم |
| الحد الأدنى لحجم ثنائي الفينيل متعدد الكلور: | 50 * 50 مم | سمك اللوحة: | 0.4 ~ 6 مم |
| البعد: | 1500 مم × 1440 مم × 1480 مم | الوزن الصافي: | 900 كجم |

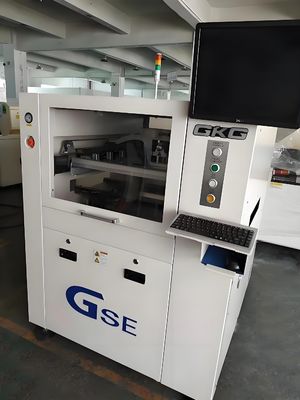

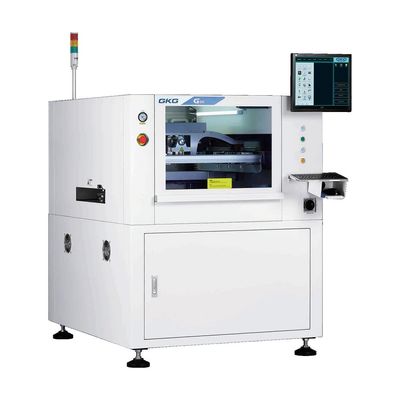

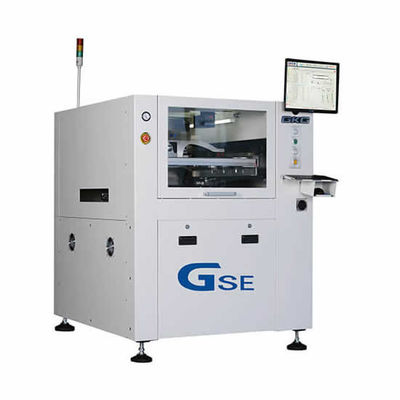

الطباعة ذات الدقة العالية GKG GSE آلة طباعة الشاشة ذاتية التشغيل الكاملة للطابعة SMT
الوصف
الطابعة GKG GSE ذاتية النموذج تستخدم ضوء حلقة موحد ونور محوري عالي الوهج ، مجهزة بوظيفة سطوع قابلة للتعديل.هذا يضمن أن جميع أنواع نقاط العلامة يمكن التعرف عليها بدقة، بما في ذلك تلك التي هي صلبة. الطابعة مناسبة لأنواع مختلفة من أقراص PCB، بما في ذلك تلك مع طبقة القصدير، النحاس، طبقة الذهب، رذاذ القصدير، وFPC، بغض النظر عن اللون.
يضمن الطابعة النموذج الرياضي المحتوي على براءة اختراع من GKG دقة عالية.التنظيف الرطب، والفراغ. يمكن استخدام هذه الطرق في تركيبة أو يدويا إذا كان العميل يفضل تقليل وقت التنظيف وتعزيز كفاءة الإنتاج.يضمن نظام المسح الذي تم تصميمه حديثًا اتصالًا كاملًا مع الشبكة، وزيادة امتصاص الفراغ يزيل بفعالية المعجون المتبقي من الشبكة ، وتحقيق التنظيف التلقائي الفعال.
يتم فصل مكون CCD ونظام التنظيف من طابعة GKG GSE لللحام. عند تشغيل CCD ، يتحرك بشكل مستقل لتقليل الحمل على محرك الخدمة ،وبالتالي تحسين سرعة الجهاز ودقةيمكن أن يطبع نظام تشبيك إطار الشبكة الصلبة المتكيف للغاية للطابعة إطارات الشاشة من جميع الأحجام ويسمح بتغييرات النموذج السريعة أثناء عمليات خط الإنتاج.
المعلمات التقنية الرئيسية لجهاز الطباعة الآلي للخلاط GKG GSE:
(1) دقة الطباعة: ± 0.025mm
(2) قابلية التكرار: ± 0.01mm
(3) دورة الطباعة: < 7.5 ثانية
(4) حجم إطار الشاشة يتراوح من 420×520mm737×737mm
(5) تتراوح أحجام PCB القابلة للطباعة من 50 × 50mm 400 × 310mm
فيديو الإنتاج الحقيقي لمصنع (تشارم هاي):
https://www.youtube.com/watch?v=R3ir1PpvFo4
| مواصفات طابعة الشبكة الآلية GKG GSE: | ||
| النموذج | الـ GSE | |
| إطار القالب | الحجم الدقيق | 370*370ملم |
| الحجم الأقصى | 737*737ملم | |
| بي سي بي | الحجم الدقيق | 50*50ملم |
| الحجم الأقصى | 400*340ملم | |
| سمك الـ PCB | 0.4 6 ملم | |
| إزالة الجزء السفلي من PCB | 15 ملم | |
| الفجوة (القطع) | 0 20 ملم | |
| ارتفاع الناقل | 900 ± 40 ملم | |
| اتجاه الناقل | L>R، R>L، R>R، L>L (تحكم البرمجيات) | |
| تعديل عرض الناقل | السيارات | |
| سرعة الناقل | 1500mm/s ((MAX)) ، التحكم بالبرنامج | |
| طريقة النقل | سكة حديدية نقل من مرحلة واحدة | |
| واجهة الإدخال والخروج | (SMEMA) | |
| موقع الـ PCB | نظام الدعم | الدبوس المغناطيسي، كتلة الدعم، وتعديل يدويا منصة العمل |
| نظام التشغيل | فوق الجزء العلوي والضغط الجانبي المرن | |
| ضغط المكنسة | 0 10 كجم | |
| سرعة الطباعة | 10 ️ 200 ملم/ثانية | |
| نظام التنظيف | الرطب / الجاف / الفراغ تلقائيًا (3 طرق) | |
| CCD FOV | 8 × 6 ملم | |
| التوفيق الوثقي | السيارات | |
| وضع الطباعة | طابعة واحدة أو مزدوجة | |
| نوع المكنسة | سحب مطاطي/سحب فولاذي (زاوية 45/55/60) | |
| الرؤية | نظام البحث للأعلى/أسفل، كاميرا رقمية، تحديد المواقع الهندسية | |
| أداء الآلة | ||
| دقة الموقع المتكررة | ±0.01 ملم | |
| دقة الطباعة | ±0.025 ملم | |
| وقت الدورة | < 8 ثانية | |
| (باستثناء وقت الطباعة والتنظيف والكاميرا) | ||
| متطلبات تشغيل الآلة | ||
| إمدادات الهواء | 4 6 بار | |
| إمدادات الطاقة | التيار المتردد، 220 فولت ± 10٪، 50/60 هرتز، مرحلة واحدة | |
| استهلاك الطاقة | 3 كيلوواط | |
| درجة حرارة العمل | -20°C~+45°C | |
| رطوبة العمل | 30 ️ 60 ٪ | |
| تحكم الطابعة | تحكم الكمبيوتر الشخصي | |
| أبعاد الجهاز | 1158 × 1362 × 1463 ملم (L × W × H) | |
| نظام التشغيل | ويندوز XP أو أعلى | |
| وزن الجهاز | حوالي 1000 كجم | |
| يمكن أن يتغير الوصف المحدد مع التطور والتقدم التكنولوجي. إذا كان المنتج لا يتطابق، فإن المنتج الفعلي يجب أن يسبق. | ||

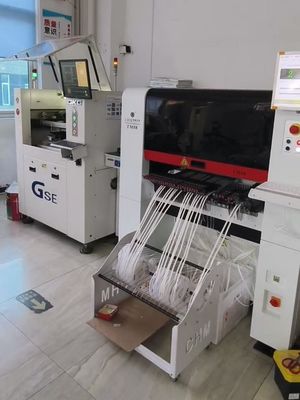

موقع مصنع لخط إنتاج SMT الآلي بالكامل:
خط إنتاج مصنع SMT الرائع، نحن ننتج PCB كل يوم لضمان استقرار الآلة.
الخدمة والضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع غيار للآلات، التوريد المباشر من المصنع مع الضمان.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
نحن نقدم خدمة ما بعد البيع من شخص إلى آخر كل آلة تم اختبارها بنسبة 100% قبل شحنها
