تفاصيل المنتج:
|
| قوة التشغيل: | 6كيلوواط | قوة بدء التشغيل: | 32 كيلو واط |
|---|---|---|---|
| كمية منطقة التدفئة: | العلوي8/أسفل8 | منطقة تدفئة: | 2830*350 مم (الخيار: 400 مم) |
| مع سكة حديدية أوتوماتيكية: | نعم.. | وقت الإحماء: | حوالي 20 دقيقة |
| مع التحكم بالكمبيوتر: | نعم، كمبيوتر سيمنز الصناعي | منطقة التبريد: | 2 |
| الأبعاد: | 4200*750*1430 ملم | الوزن الصافي: | 1000 كجم |
| إبراز: | تحكم PC فرن إعادة التدفق خال من الرصاص,PC8835 فرن إعادة التدفق الخالي من الرصاص,PC8835 فرن إعادة التدفق الآلي للسكك الحديدية,PC8835 Lead-free Reflow Oven,PC8835 Automatic Rail Reflow Oven |
||
PC8835 فرن إعادة التدفق التلقائي بالكامل + تحكم PC 8 مناطق درجة حرارة (صعود8+انخفاض8)
اقتصادية الخالية من الرصاص SMT فرن إعادة التدفق PC8835 / PC8840 آلة لحام
2830*350ملمعرض الـ PCB 350mm،8 مناطق 6 كيلوواط آلة لحام لحام
تحميل الكتالوج PC8835:
PC8835 فرن إعادة التدفق - التعليمات.pdf
المعلم الفني لـ PC8835
| النموذج |
PC8835 أو PC8840 (تحكم الكمبيوتر، فوق8+أسفل8، 350mm ((أو 400mm) عرض |
| معايير جزء التدفئة | |
| منطقة التدفئة | فوق8 + أسفل8 |
| طول التدفئة | 2830ملم |
| منطقة التبريد | 2 |
| معايير الناقل | |
| الحد الأقصى لعرض PCB | عرض الشبكة 350mm ((أو 400mm) ، 250mm قابلة للتعديل |
| اتجاه الناقل | L→R (R→L.option) |
| ارتفاع الناقل | الشبكة 880±20mm |
| نظام النقل | ناقل الحزام + ناقل السكك الحديدية |
| سرعة الناقل | 0-2000mm/min |
| معيار التحكم | |
| إمدادات الطاقة | 5 أسلاك 380 فولت 50/60 هرتز |
| قوة البدء | 24 كيلوواط |
| طاقة استهلاك التشغيل | حوالي 5-6 كيلوواط |
| طريقة التحكم | جهاز كمبيوتر صناعي + شاشة ديل |
| وقت التسخين | حوالي 20 دقيقة |
| نطاق ضبط درجة الحرارة | درجة حرارة الغرفة - 350 درجة مئوية |
| تحكم درجة الحرارة | التحكم في وحدة PC+Temp الصناعية، سائق SSR |
| دقة التحكم في درجة الحرارة | ± 1°C |
| خطأ توزيع الحرارة | ± 2°C |
| إنذار المشاكل | درجة حرارة غير طبيعية (درجة حرارة عالية جداً أو منخفضة جداً بعد درجة حرارة ثابتة) |
| إنذار سقوط الطائرة | الخيار |
| حجم الجهاز ووزنه | |
| الوزن الصافي | حوالي 1000 كجم |
| البعد ((ملم) L × W × H | L3600 × W700 × H1430 |
وصف PC8835 / PC8840:
1تكنولوجيا سلك التدفئة المحتملة مع هيكل الهواء المتداول المستقل، أساليب التدفئة العليا والسفلية، الكفاءة الحرارية العالية وارتفاع درجة الحرارة السريع،تصل إلى درجة حرارة العمل المحددة من درجة حرارة الغرفة في حوالي 20 دقيقة، مع اختلاف درجة الحرارة أقل من 30 درجة مئوية بين درجة الحرارة المحددة ودرجة الحرارة الفعلية في منطقة اللحام.
2مجهزة بمحرك خاص بدرجة حرارة عالية من تايوان سان يوي، مقترنة مباشرة لتشغيل التدفئة الهواء الساخن، وضمان توزيع الهواء الساخن متوازنة، وانخفاض الضوضاء والاهتزاز الحد الأدنى،يسمح لـ 0201 مكونات بالبقاء في مكانها أثناء النقل.
3تصميم قناة الهواء الفريدة مع الدوران الهوائي للقشرة الحلزونية المستوردة وأجهزة توزيع الهواء ثلاثية الطبقات، وتوفير الدوران الهوائي الموحد، والقدرة الحرارية الكبيرة،وتسخين منفصل لمنطقة التسخين المسبق، منطقة التحكم في درجة الحرارة، ومنطقة اللحام مع تدفق مستقل وتحكم في درجة الحرارة، يتم التحكم في كل منطقة درجة الحرارة بدقة ± 1 درجة مئوية،وتفتح غرفة الفرن بغطاء فوقي هوائي.
4يتضمن التكوين القياسي منطقتين للابرد القسري ، حيث تصل درجة حرارة الهواء البارد إلى 5 درجة مئوية ، ويمكن أن يصل معدل التبريد في منطقة التبريد الأولى إلى -5 درجة مئوية / ثانية.يلبي بفعالية متطلبات مختلف العمليات الخالية من الرصاص.
5مناسبة لتعديل منحنيات درجة الحرارة لمختلف النماذج ، مع تكوينات منطقة لحام مزدوجة أو ثلاثية ، اختبار الملفات الشخصية في ثمانية خطوط مع الحد الأدنى 8 درجة مئوية ،اختبار منحنى مستمر مصمم خصيصا لعمليات اللحام الخالية من الرصاص في اليابان أو أوروبا وأمريكا.
6أحدث تصميم للسكك الحديدية المخصصة للنقل، مصنوعة من سبيكة الألومنيوم المقاومة لدرجات الحرارة العالية ومقاومة للاستعمال، مما يضمن صلابة عالية وعدم التشوه.
7نظام النقل يستخدم تحكم سرعة الترددات المتغيرة، مدفوعة بمحركات Dongchuan اليابانية المستوردة،مع سلاسل من الفولاذ المقاوم للصدأ عالية الجودة وأحزمة الشبكة من الفولاذ المقاوم للصدأ من مواد SUS316 للنقل المتزامن، مما يضمن مزيدا من النقل المستقر. كما أنها مجهزة بوظيفة إمدادات الطاقة دون انقطاع (UPS) ، مما يمنع بشكل فعال تلف PCBs داخل الفرن بسبب انقطاع الطاقة المفاجئ.
8يتم التحكم بها بواسطة جهاز كمبيوتر صناعي، مع شاشة Dell LCD و نظام تشغيل Windows 10، مع اختبار منحنى مرن و قدرات تحليل منحنى ديناميكية قوية،وكذلك القدرة على طباعة وحفظ جميع البيانات، تلبية متطلبات العمليات الخالية من الرصاص.
جميع المكونات الكهربائية مصنوعة من أجزاء مستوردة، وجميع خطوط الإشارة محمية لضمان التشغيل المستقر والموثوق به من SMT24 لمدة 24 ساعة في اليوم،مع ضمان لمدة سنة واحدة على الآلة بأكملها والصيانة مدى الحياة.

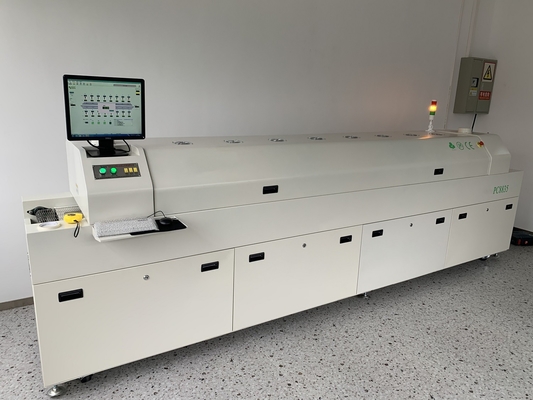

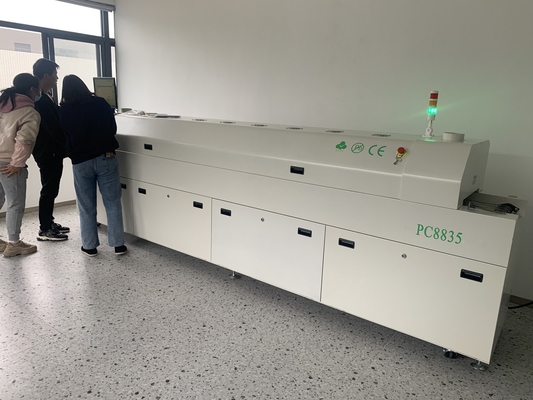

صور حقيقية لـ PC8835
الضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع الغيار للآلات المصنعة الموثوقة المباشرة.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
توفير خدمة ما بعد البيعكل آلة تم اختبارها بنسبة 100% جيداً قبل إرسالها
