تفاصيل المنتج:
|
| طابعة الاستنسل: | طابعة عالية الدقة من نوع يدوي | CHM-550: | 4 رؤوس 50 أجهزة تغذية مع فوهة تغيير التلقائي |
|---|---|---|---|
| T962C: | نوع الدرج حجم كبير 400×600 ملم | خط SMT: | خط SMT صغير عالي الدقة |
| إبراز: | خط تجميع 4 رؤوس PCB,خط تجميع PCB المكتبية,خط تجميع PCB عالي الدقة,Desktop PCB Assembly Line,High Precision PCB Assembly Line |
||

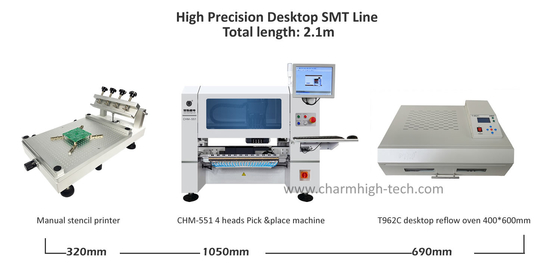

خط إنتاج SMT صغير عالي الدقة:
3040 طابعة شفرة، CHM-551 سطح المكتب SMT رقاقة التثبيت، الفرن Reflow T962C
لإنتاج الدفعات الصغيرة ، تجميع PCB ، حلول SMT اقتصادية
جيد لبدء الأعمال التجارية، التعليم الجامعي، البحث...
التكوين العالي، يتم دعم مكون 0201 الدقيق، (XY) ± 0.06mm؛CPK≥1.0
1طابعة شفرة 3040 المعلمات التقنية
| النوع: | الدليل |
| ج.و: | 23 كجم |
| مساحة الطباعة القصوى: | 250*400ملم |
| حجم العبوة: | L 66cm*W 50cm*H 28cm |
2. CHM-551آلة التقط والوضع

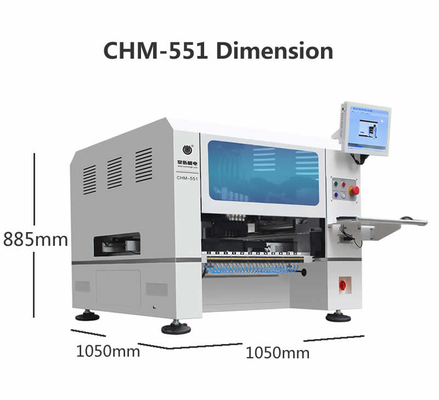

| مواصفات CHM-551 | |
| الأبعاد | 1050mm(L) x1050mm(W) x 880mm(H) |
| الوزن | 210 كجم |
| إمدادات الطاقة | AC220V (50Hz،مرحلة واحدة) 1.5kw |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ |
| كمية رأس التركيب | 4 رؤوس |
| سرعة التثبيت | 11500CPH (المثلى)IPC9850: 8850cph |
| الدقة المتزايدة | (XY) ± 0.06mm؛ CPK≥1.0 |
| ارتفاع المكون | 12ملم |
| نوع المكون | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 350mm ((L) x270mm ((W) (المعيار) ؛ 600mm ((L) x350mm ((W) (اختياري) |
| تغيير الفوهة | تغيير الفوهة التلقائي(مكتبة فوهة 13 فتحة) |
| نظام التحكم | جهاز كمبيوتر صناعي مدمج (ويندوز 7) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة |
محور X&Y مدفوع بمحركات الخدمة اعتماد تسريع وتباطؤ مرن على المنحنى S |
| نظام النقل | المسمار الكروي + الدليل الخطي |
| نظام التغذية | 50 ياماها 8 ملم القياسية الروائية / الكهربائية طعام كومة (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا تصوير فورية x4 (حجم المكونات: 14mm × 14mm) ؛ IC camerax1 (حجم المكونات المطبق: 25mm × 25mm) علامة كاميراكس2 |
قائمة الأجزاء
| البند | كمية | البند | كمية |
| آلة التقط والوضع | 1 | الزنجبيل | 1 |
| فوهات | 8 | المفتاح الداخلي للهكساجون | 1 |
| صندوق الأدوات | 1 | زيت التشحيم | 1 |
| بطاقة الضمان | 1 | مرشح | 4 |
| دليل المستخدم | 1 | وصلة سريعة | 1 |
| تقرير الاختبار | 1 | لوحة الماوس | 1 |
| فرشاة | 1 | كابل الطاقة | 1 |
3. T96C المعلمات:
النموذج: T962C
مساحة اللحام الفعالة القصوى: 400 × 600mm
الطاقة الاسمية: 2900 واط
نطاق درجة الحرارة: 0 درجة مئوية-280 درجة مئوية
دورة العملية: 1 ~ 8 دقيقة
الجهد: 110 فولت أو 220 فولت ، نوعان
التردد: 50Hz~60Hz
حجم المنتج: 684x504x225mm
الوزن الصافي: 25 كجم
وزن التعبئة: 30 كجم
تشارم هاي 4 رؤوسة آلة التقط ووضع (SMT) (CHM-551) ، صالحة لـ 0201، (BGA) ، (IC) 144 دبوس
هذه الرؤوس 4 CHM-551 مصممة للدقة وسهولة الاستخدام في تصنيع الإلكترونيات في حين أن سرعته ليست عالية جدا، سرعة الفعلية 8850 CPH.قادرة على التعامل مع مكونات 0201 بدقة ملحوظة و قد اجتازت اختبارات CPK الصارمة.
تصميمه المدمج يناسب بشكل مثالي في النماذج الأولية وإعدادات الإنتاج الصغيرة والمتوسطة.
والذي هو واحد من أكثر الجهازات الصغيرة تقدماً في السوق
إذا كانت الدقة هي أولوياتك، فإن (شارم هاي) CHM-551 هي الحل المثالي.
الطابعة اليدوية ذات الدقة العالية:

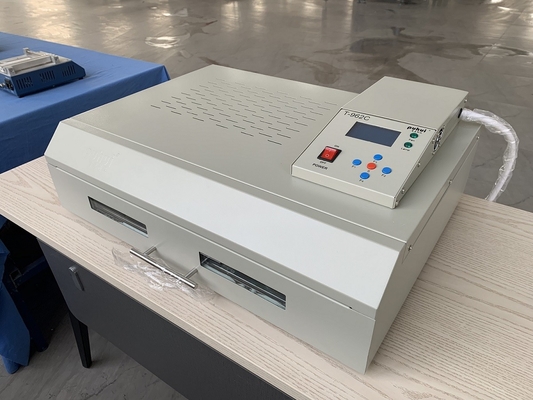

T962C فرن إعادة التدفق من نوع الدرج ، بحجم التدفئة الكبير 400x600mm:
أفضل مزيج من خط SMT الصغير، ونحن نوصي به! يرجى شراء مع الثقة.
مزود من مصنع رائع مع ضمان الجودة
الرجاء ملاحظة:
الـ CHM-551 SMT pick and place machine تحتاج فقط إلى توصيل مصدر هواء خارجي يتم إعداده بنفسك، لا حاجة إلى أشياء أخرى.
لقد مرّت الآلة بمراقبة الجودة قبل الرحيل
نحن نقدم خدمة بعد البيع في الوقت المناسب، كل آلة 100٪ اختبار جيدا قبل الشحن. يرجى شرائها بثقة.
استمتع مع آلة الاختيار والوضع!
الخدمة والضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع الغيار للآلات المصنعة الموثوقة المباشرة.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
توفير خدمة ما بعد البيع من شخص إلى آخر كل آلة تم اختبارها بنسبة 100% قبل الشحن
