تفاصيل المنتج:
|
| Temperature zone: | 8 (up 5+ down 3) | Size of heating: | 1160*350mm(chain) |
|---|---|---|---|
| Heating type: | hot air + IR | Dimension: | 1940mmx735mmx610mm |
| Temperature control range: | Room temperature～350℃ | Net weight: | 195kg |
| Power supply: | (220/380V) 50/60Hz | Temperature control mode: | PID closed-loop control |
| إبراز: | فرن إعادة تدفق السلسلة الصغيرة,فرن خط إنتاج SMT,فرن انعكاس لحام BGA,SMT production line oven,BGA soldering reflow oven |
||
فرن إعادة تدفق SMT بدون رصاص، 1160*350 مم، فرن لحام BGA بـ 8 مناطق حرارة (علوي 5 + سفلي 3)
آلة إعادة تدفق اللحام بالأشعة تحت الحمراء والهواء الساخن، إعلان CE Puhui T981 PCB مزدوج الوجه، لخط SMT صغير
المعايير الفنية:
| الموديل | T-981 |
| كمية منطقة التسخين | علوي 5/سفلي 3 |
| طول منطقة التسخين | 1160 مم |
| نوع التسخين | تسخين بالأشعة تحت الحمراء والهواء الساخن |
| كمية منطقة التبريد | 1 |
| الحد الأقصى لعرض PCB | ناقل سلسلة 350 مم؛ ناقل شبكي 400 مم |
| اتجاه التشغيل | يسار→يمين |
| خيارات التسليم | ناقل شبكي + ناقل سلسلة أوتوماتيكي |
| وقت تسخين PCB | 100-600 ثانية |
| مصدر الطاقة | 3 مراحل 5 أسلاك (220/380 فولت) 50/60 هرتز |
| الحد الأقصى للطاقة | 13.2 كيلو واط |
| متوسط الطاقة | 7.0 كيلو واط |
| وقت التسخين | ≤ 20 دقيقة |
| نطاق التحكم في درجة الحرارة | درجة حرارة الغرفة～350℃ |
| وضع التحكم في درجة الحرارة | التحكم في الحلقة المغلقة PID |
| دقة التحكم في درجة الحرارة | ±1℃ |
| انحراف توزيع درجة حرارة PCB | ±2℃ |
| الأبعاد الكلية | 1940 مم×735 مم×610 مم |
| الوزن الصافي | 195 كجم |
الميزات:
1. يستخدم فرن إعادة التدفق Puhui T-981 تقنية التسخين بالأشعة تحت الحمراء والهواء الساخن، توزيع درجة حرارة موحد، مناسب للحام المستمر متوسط الحجم للوحة LED، وشرائط / لوحات PCB أحادية/مزدوجة الجوانب بجميع أشكال التعبئة والتغليف مثل CHIP و SOP و PLCC و QFP ومكونات BGA وما إلى ذلك.
2. ناقل السلسلة كطريقة النقل الرئيسية، يكملها حزام شبكي من الفولاذ المقاوم للصدأ، وهو متين ومقاوم للاهتراء ويعمل بسلاسة مع تحكم دقيق في السرعة يصل إلى ±10 مم/دقيقة. من الملائم بناء خط إنتاج SMT مختلف بسبب تصميم نوع السلسلة.
3. مزود بوحدة شاشة تعمل باللمس قوية تدمج التشغيل والعرض والمراقبة، مما يوفر شاشات عرض أكثر سهولة وعمليات أبسط، مما يسهل ترقية المنتج.

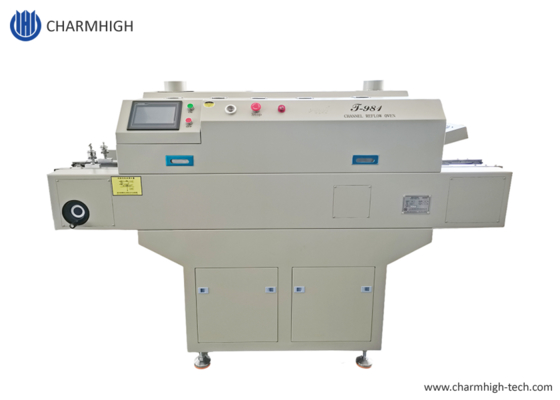

صور فرن إعادة التدفق T981:

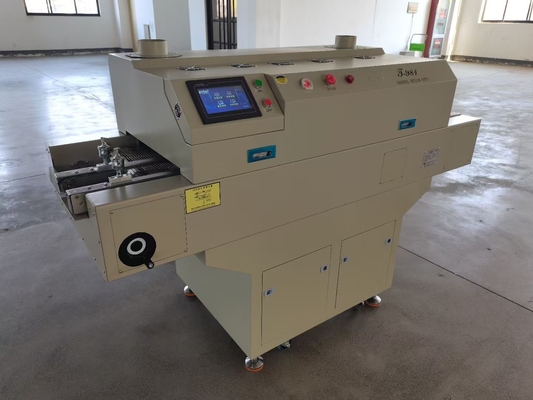

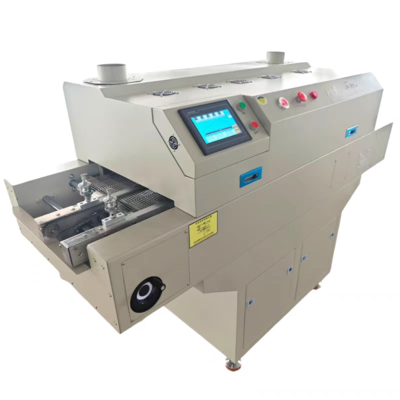

الجانب الأمامي:

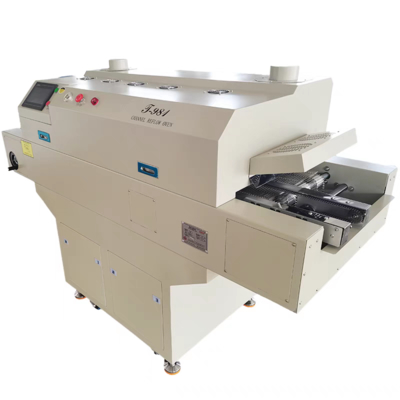

الجانب الخلفي:

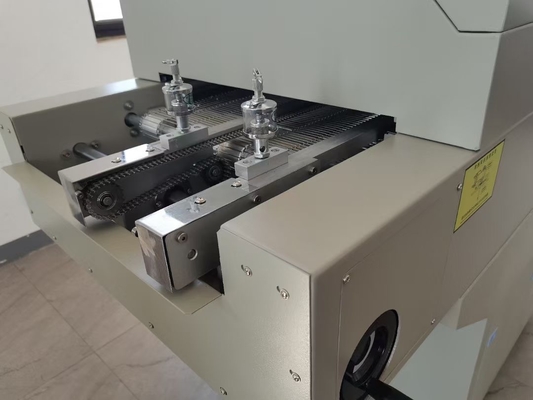

ناقل سلسلة (عرض 350 مم)، ناقل شبكي 400 مم:
شاشة تعمل باللمس:
الضمان:
الآلة الكاملة لها فترة ضمان مدتها 1 سنة من وقت الشراء ودعم خدمة مدى الحياة
بالإضافة إلى توريد أسعار المصنع على المدى الطويل. (باستثناء التلف الاصطناعي)
نحن نوفر دعم الأسئلة والأجوبة عبر الإنترنت واستكشاف الأخطاء وإصلاحها وخدمة المشورة الفنية. نوفر خدمة ما بعد البيع فرد إلى فرد.
إذا كانت آلتك أو جزء من الآلة معيبة أثناء النقل، يرجى التقاط الصور وإرسالها إلى بريدنا الإلكتروني، وسنقوم بإصلاح الأجزاء التالفة لك في أقرب وقت ممكن.
يتم اختبار كل آلة بنسبة 100٪ بشكل جيد قبل الشحن.
