تفاصيل المنتج:
|

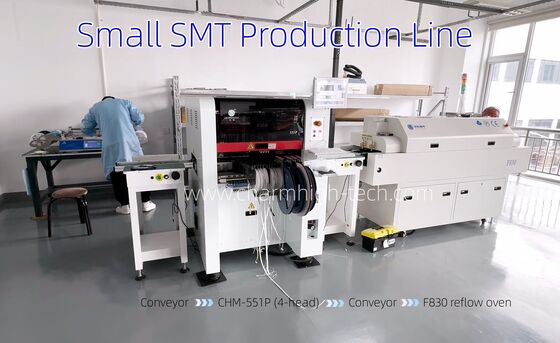

| طابعة لصق جندى: | طابعة استنسل نصف آلية CHM-3250 | اختر مكان محسين: | تشارميهاي chm-551p (4 رؤوس) |
|---|---|---|---|
| فرن تراجع: | CHM-F830-PC (4 مناطق، أعلى4+أسفل4، مع حاجز، مع كمبيوتر شخصي) | آلات أخرى: | ناقل SMT 50/60 سم |
| إبراز: | فرن إعادة التدفق SMT لتجميع PCB,فرن إعادة التدفق CHM-551P عالي الدقة,F830 فرن خط إنتاج SMT,High precision CHM-551P reflow oven,F830 SMT production line oven |
||
| الأبعاد | 1020mm ((L) × 1180mm ((W) × 1450mm ((H) |
| الوزن | 556 كجم |
| إمدادات الطاقة | AC220V (50Hz ، مرحلة واحدة) 1.5kW (متوسط الطاقة 350W) |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |

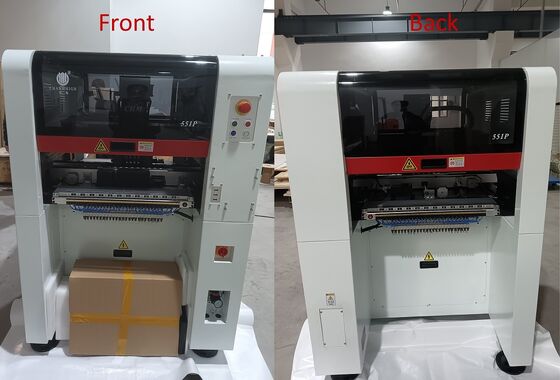

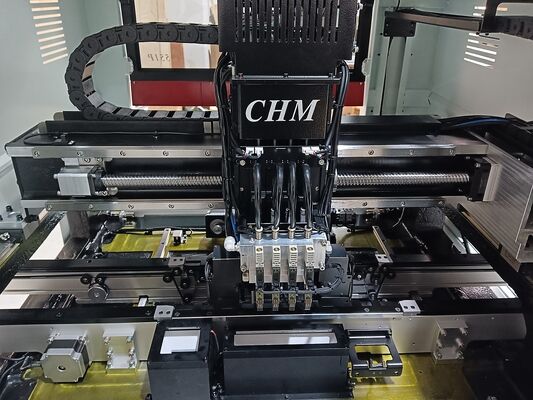

| كمية رأس التركيب | 4 رؤوس |
| سرعة التثبيت | 14400 CPH (المثلى) |
| الدقة المتزايدة | (XY) ± 0.035mm؛ CPK≥1.0 |
| ارتفاع المكون | 12ملم |
| أنواع المكونات | 0201/0402/0603 إلى 5050/SOT/SOP/QFP/QFN/BGA، الخ المقاومة / المكثف / الديود / الثلاثي / LED / IC ، الخ 0201 إلى مكونات أكبر بحجم 30 × 30 ملم |
| سمك الـ PCB | 0.6mm ~ 3.5mm |
| حجم الـ PCB | 350mm ((L) × 270mm ((W) (المعيار) 600mm ((L) × 350mm ((W) (اختياري) |

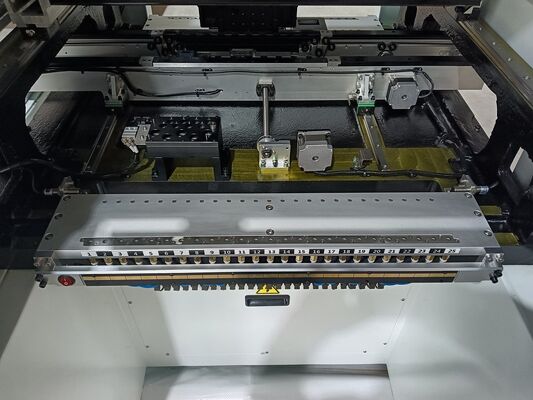

| تغيير الفوهة | تغيير الفوهة التلقائي (مكتبة الفوهة ذات 13 فتحة) |
| نظام التحكم | نظام لينكس مع شاشة لوحة مفاتيح وفأرة |
| نظام القيادة | محركات الخدمة على محور X&Y مع تسريع / تباطؤ منحنى S مرن |
| نظام النقل | المسمار الكروي + الدليل الخطي |
| نظام التغذية | 50 ياماها 8 ملم القياسية الروائية / الكهربائية طعام كومة مناسبة لصفيحة IC ومغذية العصا |
| نظام الرؤية | 4 كاميرات لالتقاط الصور الفورية (مكونات تصل إلى 14 × 14 ملم) 1 كاميرا IC (مكونات تصل إلى 30 × 30mm) كاميرات 2 علامة |

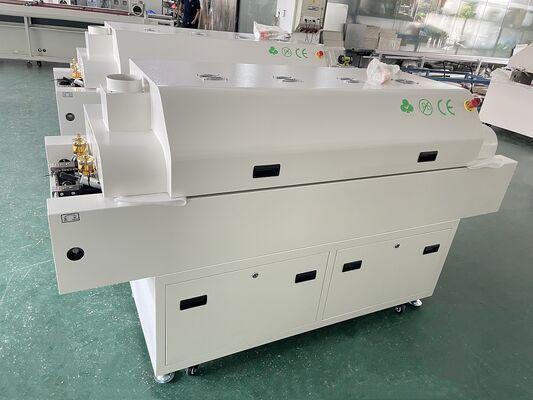

| النموذج | CHM-F830-PC (تحكم جهاز الكمبيوتر، 4 مناطق أعلى + 4 أسفل، عرض 300 مم) |
| مناطق التدفئة | 4 أعلى + 4 أسفل |
| طول التدفئة | 1400ملم |
| مناطق التبريد | 2 |
| عرض أقصى للوحة | عرض الشبكة 300mm، السكة الحديدية قابل للتعديل 200mm |
| ارتفاع الناقل | الشبكة 880±20mm |
| نظام النقل | ناقل الشبكة + ناقل السكك الحديدية |
| سرعة الناقل | 0-2000mm/min |
| إمدادات الطاقة | 5 أسلاك 380 فولت 50/60 هرتز |
| قوة البدء | 10 كيلوواط |
| قوة التشغيل | حوالي 2.5 كيلوواط |
| نظام التحكم | جهاز كمبيوتر صناعي + شاشة |
| وقت التسخين | 15-20 دقيقة |
| نطاق الحرارة | درجة حرارة الغرفة - 350 درجة مئوية |
| تحكم درجة الحرارة | جهاز كمبيوتر صناعي + تحكم وحدة درجة الحرارة ، سائق SSR |
| دقة الحرارة | ± 1°C |
| خطأ توزيع درجة الحرارة | ± 3°C |
| الوزن الصافي | حوالي 230 كجم |
| الأبعاد | 2500mm ((L) × 650mm ((W) × 1400mm ((H) |
