تفاصيل المنتج:
|
| البعد TC06: | 890 × 1450 × 1500 ملم (الطول × العرض × الارتفاع) | الوزن الصافي: | 960 كجم |
|---|---|---|---|
| قوة: | تيار متردد 220 فولت (50 هرتز، مرحلة واحدة) | السرعة المثلى: | 27800 حصان |
| المغذية: | دعم 50pcs NXT Electric Feeder | حجم ثنائي الفينيل متعدد الكلور: | 350mm (L) * 300mm (W) |
| الحد الأدنى والحد الأقصى للمكون: | 01005 إلى 36*36 مللي متر إيك | أقصى ارتفاع للمكون: | 12 ملم |

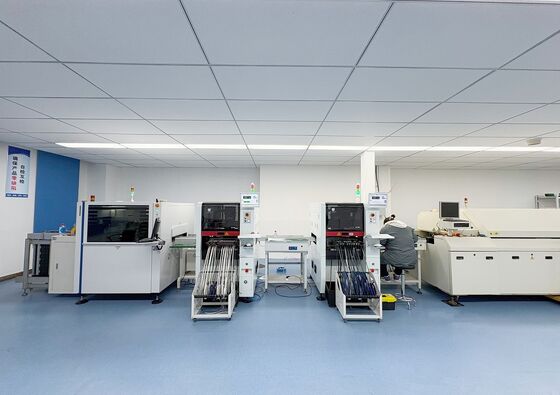

خط تجميع مزدوج لـ TC06 لإنتاج PCBA بكفاءةيحتوي على اثنين من أجهزة Charmhigh TC06 6-head pick and place تعملان جنبا إلى جنب لتحقيق أقصى قدر من الإنتاجية والكفاءة.
يوفر كل TC06 سرعة تركيب مثالية تبلغ 27.800 CPH بدقة وضع ± 0.03mm وقدرة عملية CPK≥1.0 ، مما يضمن جودة ثابتة ومتكررة لتجميع PCB عالي الخليط.(27800CPH + 27800CPH = 55600CPH).

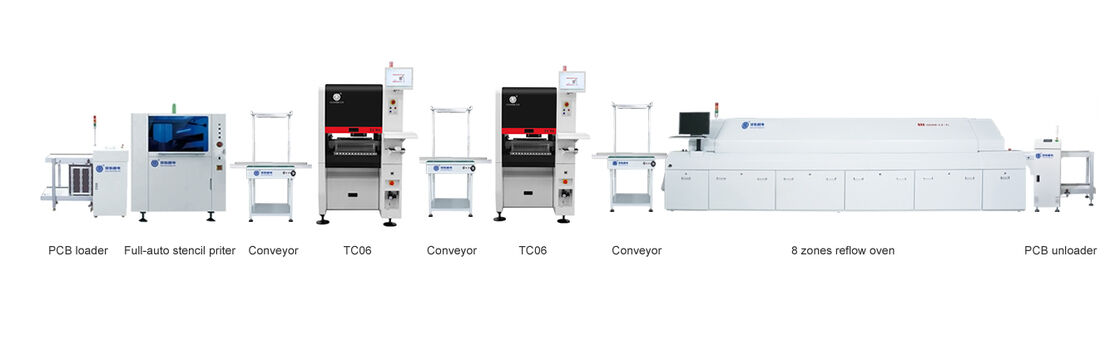

يتضمن هذا الخط الكامل لـ SMT أنظمة تركيب مزدوجة ذات 6 رؤوس مع مبادلات فوهات تلقائية (مكتبة فوهات 19 فتحة) ، 50 فتحة تغذية كهربائية NXT لكل آلة ،ونظم رؤية متقدمة مع 6 كاميرات طيران، 1 كاميرا IC، و 2 كاميرات مارك لكل وحدة.
التصميم الضيق عرض 890 ملم يناسب المصاعد القياسية وأرضيات المصنع المدمجة، مما يتيح توزيع مرن للآلات المزدوجة دون تعديلات المرافق.التعويض الحراري الذكي، والمعايرة التلقائية تضمن استقرار الدقة على المدى الطويل، حتى في بيئات الإنتاج 24/7.

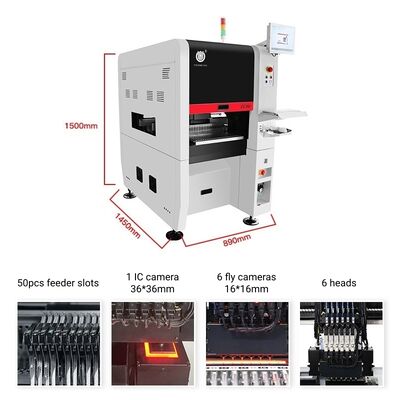

| الأبعاد | 890mm ((L) × 1450mm ((W) × 1500mm ((H) |
|---|---|

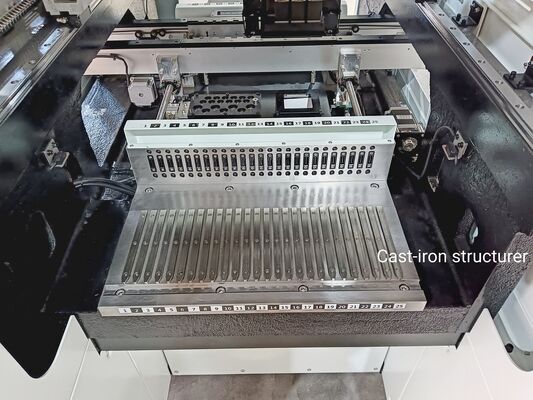

| الوزن | 960kg (بنية الحديد الصلب) |
| إمدادات الطاقة | AC220V (50Hz، مرحلة واحدة) ، 3kW |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ مدمجة |
| كمية رأس التركيب | 6 |
| سرعة التثبيت | 27800 CPH (المثلى) |
| الدقة المتزايدة | (xy) + 30μm، CPK≥1.0 |
| ارتفاع المكون | ≤ 12 ملم |
| مجموعة المكونات | استبعاد مكثف المقاومة ، ثنائي الأنبوب الأسطواني ، مكثف الألومنيوم ، SOT ، SOP ، QFP ، QFN ، BGA ، الخ |
| حجم المكون | 01005 إلى 36*36ملم، وتثبيت المكونات الكبيرة |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 350mm ((L) x 300mm ((W) |
| نقل الـ PCB | جهاز نقل تلقائي من ثلاثة قطاعات ، جهاز دعم PCB |
| تغيير الفوهة | تغيير الفوهة التلقائي (مكتبة الفوهة ذات الثقوب 19) |
| نظام التحكم | جهاز كمبيوتر صناعي مدمج (نظام ويندوز) مجهز بشاشة لوحة مفاتيح وفأرة |
| نظام القيادة | محور X&Y مدفوع بمحركات Panasonic servo |
| نظام النقل | مسامير الترس + أدلة خطية |
| نظام التغذية | 50 NXT 8mm طابعات تغذية قياسية (مناسبة أيضًا لصندوق IC وطابعة تغذية العصا) |
| نظام الرؤية | كاميرا الطيران × 6 (حجم المكونات المطبقة: 16mmx16mm) ؛ كاميرا IC × 1 (حجم المكونات المطبقة: 36mmx36mm) ؛ كاميرا مارك × 2 |
الجهاز الكامل له فترة ضمان من سنة واحدة من وقت الشراء وخدمة مدى الحياة. نحن نقدم دائما قطع الغيار للجهاز، التوريد المباشر من المصنع مع الضمان.نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
نحن نقدم خدمة ما بعد البيع من شخص إلى آخر كل آلة تم اختبارها بنسبة 100% قبل شحنها
