تفاصيل المنتج:
|
| التمركز: | وضع كاميرا في الرؤية المزدوجة | حجم الآلة: | L 855mm*W 535mm*H 335mm |
|---|---|---|---|
| منطقة ثنائي الفينيل متعدد الكلور: | 10mm*10mm ~ 355mm*355mm | دقة العمل: | ± 0.025 مم |
| سرعة التثبيت: | 2800cph (رؤية على) ؛ 4000CPH (الرؤية) | ||
| إبراز: | CHMT36VA آلة انتقاء ووضع أعلى المنضدة,معدات وضع Smt أعلى الطاولة,CHMT36VA SMD Pick And Place Machine |
||
29 أجهزة التغذية 2 رؤوس كاميرا الرؤية CHMT36VA (تحكم جهاز الكمبيوتر الخارجي)
آلة المكتب SMT لتحديد المواقع، إنتاج الدفعات الصغيرة، تصميم النماذج الأولية
SMD سطح تركيب الإصدار الإنجليزي 110v 220V المعتمدة
فيديو العمل:
فيديو عمل CHMT36VA من إيطاليا:
www.youtube.com/watch?v=FJoGJK79luU
CHMT36VA وضع LED - فيديو الإنتاج:
www.youtube.com/watch?v=jYD_1U8pUm0
الوصف:

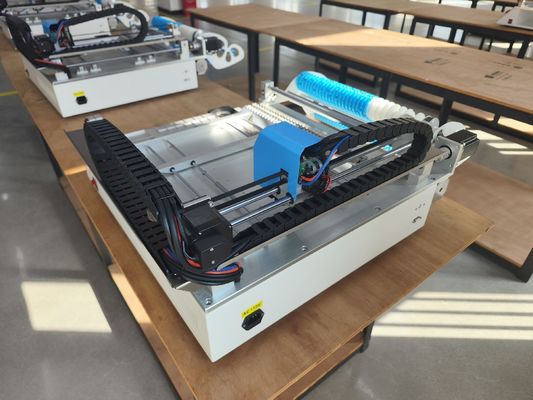

CHMT36VA هي آلة تحديد المواقع على سطح المكتب القائمة على الرؤية والتي تحتاج إلى توصيل جهاز كمبيوتر خارجي بنظام ويندوز 7.هذه الآلة الصغيرة تأتي مع نظام رؤية متقدم، التحكم في الحلقة المغلقة، 29 قطعة من كومة المواد. دقة عالية وسهلة التشغيل البرمجيات. متوافق مع جميع أنواع المكونات المختلفة 0402-5050، SOP، QFN، TQFP...مناسب جداً لبناء النماذج الأولية، الهواة، والمطورين، ومجموعات التطوير وإنتاج دفعات صغيرة، تحتاج فقط إلى إعداد جهاز كمبيوتر الذي لديه منفذ USB.
إشتريها منالمتجر الإلكترونيبأقل سعر مباشرة:
إمداد الاهتزاز CHMT36VA+: https://www.charmhigh-smt.com/sale-460189-dhl-free-shipping-chmt36va-vibration-feeder-desktop-smt-pick-and-place-machine-vision-cameras-closed-loop-control-0402-5050-sop-qf.htm
المعيار الرئيسي

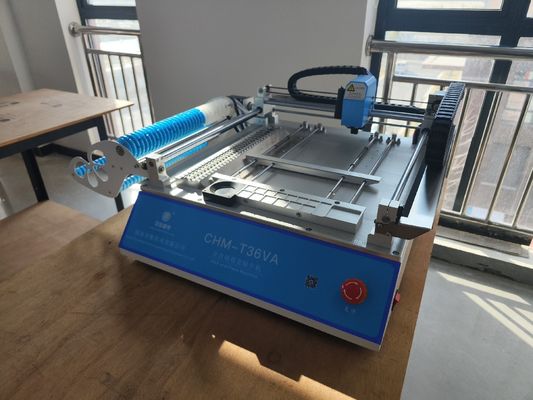

| النموذج | CHM-T36VA |
| مساحة PCB | 10mm*10mm - 355mm*355mm |
| محور XY السفر | 420*460ملم |
| النطاق المتحرك من محور Z | 15ملم |
| رؤوس التوزيع | 2 قطع |
| أجهزة تغذية |
8 ملم=22 قطعة، 12 ملم=4 قطعة، 16 ملم=2 قطعة، 24 ملم=1 قطعة، وعاء IC الأمامي = 14 قطعة، وعاء IC المحدد من قبل المستخدم |
| نظام الرؤية | الكاميرات المزدوجة ((الكاميرات العليا والأسفل) |
| القيادة | نظام التحكم في الحلقة المغلقة الدفع الحراري الخطوة، وتأكد من عدم فقدان الخطوة |
| الكشف عن العودة الذاتية على محور Z | نعم، لمنع الفوهات من الكسر |
| إرجاع الدبوس | نعم.. |
| تسرب طريقة الكشف عن المواد | الكشف عن الفراغ، الكشف عن الرؤية |
| سرعة التثبيت | 4000 حصان في الساعة (مغلقة) ؛ 2800 حصان في الساعة (مفتح) |
| دقة التثبيت | ±0.025mm |
| المكونات | 0402-5050،SOP،QFN، ((عرض الشريط: 8MM، 12MM، 16MM، 24MM) |
| مقاس الجهاز | L 960mm * W 705mm * H 335mm |
| مضخة الفراغ | -92KPA (2 أجهزة، مدمجة، نوع صامت) |
| مصدر الهواء الخارجي | لا حاجة (الجهاز المدمج في مضخة الفراغ الصامتة 2pcs) |
| جهاز تحكم خارجي | نعم (برنامج متوافق مع نظام التشغيل windows7) |
| الجهد | 220 فولت (110 فولت) ، 50 هرتز |
| البرمجيات المتوافقة | مصمم آلتيوم، بروتيل 99SE، PADS، كيكاد، النسر، كادنت، كادنس أوركاد، كادنس أليجرو، بروتيوس... الخ |
| الوزن الإجمالي | 70kg / 107*78*50cm / 0.41m3 |
صناعة التطبيقات:
صناعة الأجهزة المنزلية، صناعة الكترونيات السيارات، صناعة الطاقة، صناعة LED، أمن، صناعة الأدوات والمقاييس، صناعة الاتصالات، صناعة التحكم الذكيإنترنت الأشياء ((IOT) الصناعة والصناعة العسكرية، إلخ

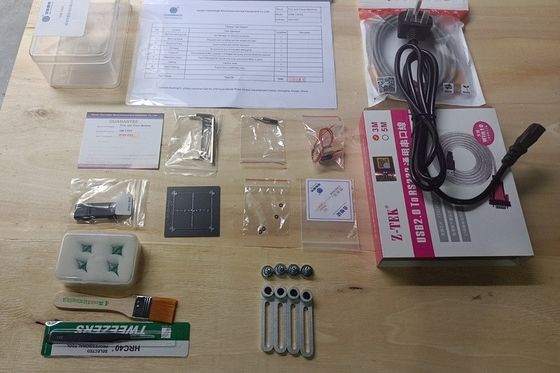

الملحقات القياسية لـ CHMT36VA:
1) آلة التقاط ووضع المكتب SMT CHMT36VA * 1
2) فوهة جوكي: مجموع 4 أجزاء (503، 504، 505، 506 حجم)
3) 8G USB فلاش 1
4) سلك الطاقة: 1
5) دبوس سحب: 2
6) لفائف للدبوس:1
7) الدهون: 1
8) مفتاح هيكس: 6
9) الزنجبيل: 1
10) فرشاة: 1
11) دليل المستخدم باللغة الإنجليزية: 1
12) جهاز تغذية الاهتزاز: 1
الضمان:
الآلة الكاملة لديها فترة ضمان لمدة سنة واحدة من وقت الشراء والخدمة مدى الحياة
دعم وكذلك إمدادات طويلة الأجل بأسعار المصنع.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
توفير خدمة ما بعد البيعكل آلة تم اختبارها بنسبة 100% قبل إرسالها
