تفاصيل المنتج:
|
| Heads: | 4pcs(comes with 19pcs nozzle auto-change library) | Max PCB size: | 450mm*300mm |
|---|---|---|---|
| Feeder: | Support 50pcs YAMAHA CL Feeder/Electric Feeder | Precision: | (XY)±0.06mm; CPK≥1.0 |
| Precision: | (XY)±0.06mm; CPK≥1.0 | Dimension: | 1280(L)*1190(W)*1050(H) mm |
| Cameras: | 6pcs small camerea+1 big camera+2 mark camera | Motor: | Panasonic servo motor |
| Components: | 0201, 0402~5050, SOP, QFN, BGA, PLCC, LED | PCB conveyor: | 3-pieces automatic PCB conveyor |
| Net weight: | 310kg | ||
| إبراز: | 0201 آلة التقط والوضع |
||
الدقة العالية 0201 دعم CPK≥1.0 ناقل PCB التلقائي الكامل

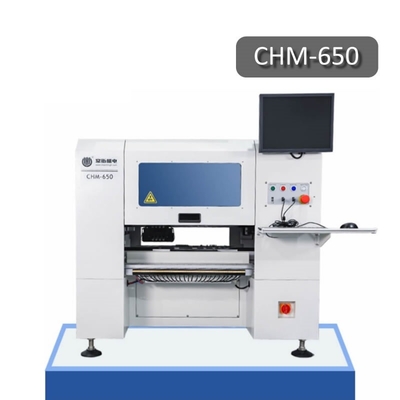

صغيرة 4 رؤوس 50 أجهزة تغذية CHM-650 سطح الطاولة SMT اختيار ووضع آلة
تغيير الفوهة التلقائي، غرفة حفظت، ومرة واحدة
الوصف:
تشارم هاي CHM-650 هي أحدث، آلة تحديد المكونات SMT تلقائية بالكامل مصممة لوضع المكونات بدقة عالية ولكن توفير المساحةهذا النموذج يجمع بين أنظمة الرؤية المتقدمة، تصميم وحدات، والضوابط سهلة الاستخدام لتبسيط سير العمل الإنتاج.
يتميز جهاز CHM-650 Pick and Place بـ 50 كومة تغذية ، و 4 رؤوس قادرة على الدوران 360 درجة ، ودعم أجهزة تغذية هوائية ياماها ، وأجهزة تغذية عصى مع مكونات أنبوبية ،تصحيح تلقائي لاختيار المكونات، التشغيل المتكامل مع الكمبيوتر الصناعي المدمج.
| مواصفات CHM-650 | |
| الأبعاد | 1280mm ((L) x1190mm ((W) x1050mm ((H) |
| الوزن الصافي | 310 كجم |
| القوةالمعروض | AC220V (50Hz، مرحلة واحدة) ، 2.1kW |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مولد الفراغ |
| رأس التثبيت | 4 رؤوس |
| سرعة التثبيت | 9000كرب / ساعة ((مثلى)) |
| الدقة المتزايدة | (XY) ±0.05mmCPK≥1.0 |
| دقة التحكم | 5μm |
| ارتفاع المكون | 12ملم |
| نوع المكون |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 400mm ((L) × 350mm ((W) |
| نقل الـ PCB | ناقل أوتوماتيكي ثلاثي القطاع |
| تغيير الفوهة | تغيير الفوهة التلقائي (مكتبة الفوهة ذات الثقوب 19) |
| نظام التحكم |
كمبيوتر صناعي مدمج (نظام ويندوز) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة | محور X&Y مدفوع بمحركات الخدمة؛ اعتماد تسارع وتباطؤ منحنى S مرن |
| نظام النقل | المسمار الكروي + الدليل الخطي |
| نظام التغذية |
50 فتحة إطعام هوائية / كهربائية قياسية ياماها 8 ملم (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية |
كاميرا الصورة الفورية x4 (حجم المكونات المطبق:16ملم × 16ملم); IC camerax1 (حجم المكونات المطبق:36ملم×36ملم); علامة كاميراكس2 |
CHM-650 الميزات الرئيسية:
1رقم النموذج: CHM-650
2العلامة التجارية:
3. التكوين الرئيسي: نوع سطح المكتب + توصيل أوتوماتيكي للوحات الورقية + 4 رؤوس 50 أجهزة تغذية + محرك خدمة باناسونيك + مبدل فوهات آلية + خرطوشة كرة + ريل دليل خطي + 7 كاميرات + برنامج ذكي جديد تمامًا
4المغذية: خياران: ياماها المغذية الكهربائية / المغذية النيوماتيكية (المغذيات شراء بشكل منفصل)
5مساحة أقصى للوحة: 400 * 350mm ؛ أقصى ارتفاع للمكونات: 12mm
6. يأتي مع الكمبيوتر والمفاتيح والفأرة مع نظام ويندوز
7المكون: 0201، 0402-5050، SOP، QFN، TQFP، BGA... الخ
8مقاس: 1280 ((L) * 1190 ((W) * 1050 ((H) ملم ، AC220V ((50Hz)
9وقت التنفيذ: 7-10 أيام عمل
10التسليم: عن طريق DHL / عن طريق الجو / عن طريق البحر / التقاط من مصنعنا مباشرة / إرسالها إلى مستودع الصين
11طريقة الدفع: التحويلات النقدية (T/T)

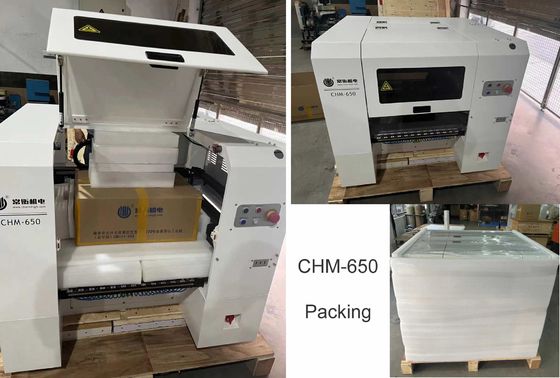

12التعبئة: علبة من الخشب المزدوج
فيديو عمل على يوتيوب:
صلّة CHM-650 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
تركيب الخليط CHM-650:
(بالتالي (أوكسفورد
فيديو عمل CHM-650 من العميل البلغاري:
https://www.youtube.com/watch?v=50mu2rlPrrc
الصورة الحقيقية لـ CHM-650 روبوت لتحديد المواقع في المصنع:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
كل جانب 25pcs المغذيات، مجموع 50pcs شريط المغذيات المدعومة: (Yamaha المغذية الكهربائية + النيوماتيكي كلاهما مناسبة)
8/12/16/24/32mm المغذية، العصا المغذية، علبة IC مدعومة، شراء بشكل منفصل.
4 رؤوس مع فوهات سامسونج:
(تشارم هاي) ، العلامة التجارية الصينية الكبرى، مصنع موثوق به.

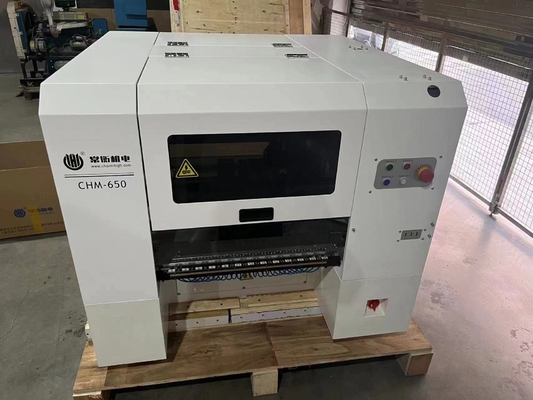

100% صور حقيقية: (صورة من العميل)
الرجاء ملاحظة:
آلة الاختيار والوضع هي مجموعة كاملة مع جميع الملحقات المدرجة في الحزمة،تحتاج إلى شراء المغذيات بشكل منفصل وتحتاج إلى إعداد ضاغط مع 10mm قطر خارجية أنبوب (إمداد الهواء للمغذيات، ANC، مغلق PCB...) ، وإدخال الأنبوب على الجزء الخلفي من الجهاز.
من فضلكم اشتروا هذه الآلة بثقة استمتعوا بأداة الاختيار
لماذا اخترت شارم هاي؟
1تصميم محترف و غرفة مخفية
2عملية سهلة الاستخدام، لا حاجة إلى مهندس SMT المهنية، جهاز مستوى الدخول
3آلة واحدة - عملية متكاملة، لا حاجة مضخة إضافية أو جهاز كمبيوتر أو أي مرافق دعم.
4فعالة من حيث التكلفة، وتخفيض النفقات لامتلاك خط إنتاج SMT الكامل التلقائي المهنية.
5من المفيد جدا لتغيير استبدال الجهاز، سهلة لإصلاح من قبل نفسك.
6خدمة إكسبريس دولية مع خدمة الباب إلى الباب، تسليم في 6-8 أيام عمل.
7خاصةً للبحث والتطوير في المختبر لحماية تصميمك و براءة اختراعك
8آلة واحدة تعادل 5 موظفين لحام، بكثير أعلى كفاءة من العمل اليدوي، سهلة الإدارة وتوفير التكاليف.
9تشارم هاي هي مصنع توفير، جميع قطع الغيار لدينا يتم البحث والتصنيع من قبل أنفسنا.
10. تشارم هاي هي شركة مصنعة محترفة لـ SMT Pick and Place machine منذ ، تم إصدار أول p&p في عام 2011. جميع البرامج التي بحثناها بأنفسنا ، قدمت خدمة جيدة بعد البيع.
الخدمة والضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع غيار للآلات، التوريد المباشر من المصنع مع الضمان.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
نحن نقدم خدمة ما بعد البيعكل آلة تم اختبارها بنسبة 100% جيداً قبل إرسالها
