تفاصيل المنتج:
|
| رؤساء: | 6pcs (مع وضع تغيير أوتوي فوهة 19pcs) | حجم ثنائي الفينيل متعدد الكلور: | 350mm (L) * 300mm (W) |
|---|---|---|---|
| السرعة: | 27800 cph (أفضل حالة تحت شركتنا) | الطاعم: | دعم 50pcs NXT Electric Feeder |
| عنصر: | 01005 ، 0201،0402 ، -5050 ، SOP ، QFN ، BGA إلى 36*36 مم مكونات أكبر | أقصى ارتفاع للمكون: | 12ملم |
| آلة تصوير: | كاميرا IC: 1pcs (36x36mm) ؛ كاميرا الطائرة: 6pcs (16x16mm) ؛ علامة الكاميرا: 2pcs | تسليم ثنائي الفينيل متعدد الكلور: | 3 قطع تسليم تلقائي مع القضبان، يمكن تعديل العرض عن طريق البرنامج |
| البعد: | 890mm (L) x1450mm (W) x1500mm (H) | إمدادات الطاقة: | تيار متردد 220 فولت (50 هرتز، مرحلة واحدة) |
| نوع المغذي: | وحدة التغذية الكهربائية فوجي NXT | المحرك: | محرك سيرفو باناسونيك |
| سمك اللوحة: | 0.6-3.5 ملم | الوزن الصافي: | 900 كجم |
هذه الآلة صغيرة ورائعة و قوية بشكل لا يصدق
التصميم الضيقتحديد دقة عالية TC06 وحدة SMT اختيار ووضع آلة6 رؤوس 50 أجهزة تغذية، دعم 01005CPK> 1.0

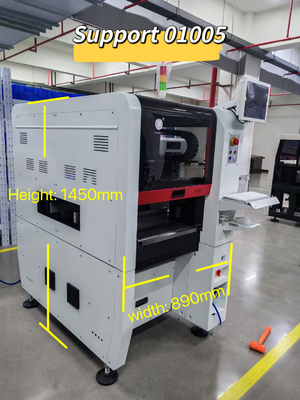

عرض 89 سم، مناسبة لمعظم أبواب المكاتب والمصاعد!
معايير Charmhigh TC06:
| الأبعاد |
890mm ((L) x1450mm ((W) x1500mm ((H)
|
| الوزن | 900 كجم |
| إمدادات الطاقة | AC220V (50Hz، مرحلة واحدة) ، 3kW |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ مدمجة |
| كمية رأس التركيب | 6 |
| سرعة التثبيت | 27800س / ساعة (المثلى) |
| الدقة المتزايدة | ± 0.04mm CPK≥1.0 |
| ارتفاع المكون | ≤ 12 ملم |
| نوع المكون | مستدرج المقاوم المكثف، ثنائي الألومنيوم الأسطواني مكثف، SOT، SOP، QFP، QFN، BGA، الخ |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 350mm ((L) × 300mm ((W) |
| نقل الـ PCB | جهاز نقل تلقائي من ثلاثة قطاعات ، جهاز دعم PCB |
| تغيير الفوهة | تغيير الفوهة التلقائي (مكتبة الفوهة ذات الثقوب 19) |
| نظام التحكم | كمبيوتر صناعي مدمج (نظام ويندوز) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة |
محور X&Y مدفوع بواسطةالمحركات الخدمية من باناسونيك |
| نظام النقل | مسامير الترس + أدلة خطية |
| نظام التغذية | 50 NXT 8mm طعام عادي أكوام (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا الطيران × 6 (حجم المكونات: 16mmx16mm) كاميرا IC x 1 (حجم المكونات المطبق: 36mmx36mm) علامة الكاميرا x 2 |
1رقم الطراز: TC06
2العلامة التجارية:
3التكوين الرئيسي:التسليم التلقائي الكامل في الصف + تسليم بطاقات PCB تلقائي + 6 رؤوس 50 طعام + (xy) ± 0.04mm CPK> 1.0 + محور X&Y مدفوع بمحرك خدمة Panasonic + مبدل فوهات تلقائي + 9 كاميرات + خرطوشة الأرض & أدلة خطية +التعويض الحراري + السرعة المثلى: 27800CPH
4. المغذية: Fuji Electric المغذية (تشتري بشكل منفصل)
5مساحة PCB:350mm ((L) * 300mm ((W)
6. يأتي مع الكمبيوتر والمفاتيح والفأرة مع نظام ويندوز
7المكون: 01005/ 0201/ 0402 / 0603-5050/ الديود/ الثلاثي/ SOP/ QFP/ QFN/ BGA/ LED...
8البعد: 890 (L) * 1450 (W) * 1500 (H) مم، AC220V (50hz ، مرحلة واحدة)
9وقت التنفيذ: 5-7 أيام عمل
10التسليم: عن طريق البحر / التقاط من مصنعنا مباشرة / إرسالها إلى مستودع الصين
11طريقة الدفع: التحويلات النقدية (T/T)
12التعبئة: علبة من الخشب المزدوج
قناة (تشارم هاي) على موقع (يوتيوب): https://www.youtube.com/@KimiLiuCharmhigh/videos
قائمة أجزاء:
| البند | كمية | البند | كمية |
| TC06 آلة التقط والوضع | 1 | زيت التشحيم | 1 |
| فوهات | 8 | مرشح | 4 |
| صندوق الأدوات | 1 | وصلة سريعة | 1 |
| بطاقة الضمان | 1 | لوحة الماوس | 2 |
| دليل المستخدم | 1 | كابل الطاقة | 2 |
| تقرير الاختبار | 1 | لوحة المفاتيح | 1 |
| فرشاة | 1 | لوحة الماوس | 1 |
| الزنجبيل | 1 | شاشة LCD | 1 |

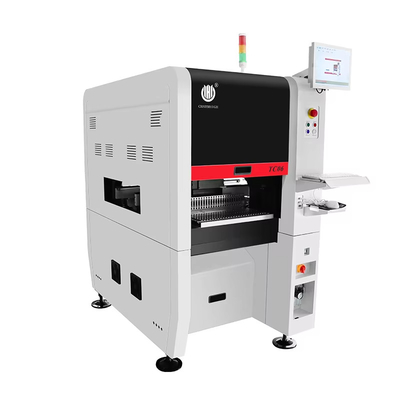

Charmhigh TC06، 6-الرأس 50 المغذية: (عرض 890mm)
صب الحديد المتكامل، هيكل الأشعة السينية القوية للغاية.
مزايا TC06:
- دعم CPK هو مفتاح مهم لاختيار آلة الاختيار والوضع ، مما يجعل عملية إنتاج SMT أكثر استقراراً.
-ANC: تغيير الفوهة التلقائي ، يمكن تخصيص الفوهات تلقائيًا وفقًا للمكونات ، مما يجعل إنتاج SMT أكثر ذكاءً وكفاءة.
-رأس تركيب عالمي عالي الدقة: يمكن لآلة واحدة تلبية احتياجات تركيب مختلف المكونات مع استقرار عال
بنية قاعدة حديدية صب، آلة الاختيار والوضع تعمل بسلاسة بسرعة عالية، أفضل من الرخام.
- محور X&Y مدفوع بواسطة محرك Panasonic يضمن الاستقرار على المدى الطويل ودقة الآلة.
حلول نقاط الألم المحددة للآلات: "تغيير الفوهات يدفع فريقي إلى الجنون"
تغير الفوهة التلقائي يتعامل مع 6 أنواع في 30 ثانية.

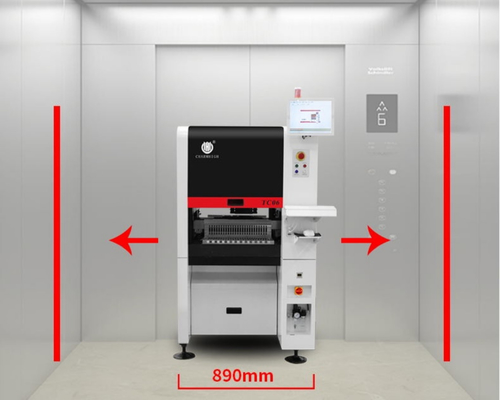

حلول نقاط الألم المحددة للآلات: "مصعد ورشة عملنا صغير جدًا"
890ملم جسد نحيف يصلح المصاعد القياسية بدون تفكيك
حلول نقاط الألم الخاصة بالجهاز:
"الحرارة الصيفية تدمر دقة الموقع"
التعويض الحراري الذكي يحتفظ بـ 0.01 ملم طوال اليوم
حلول نقاط الألم الخاصة بالجهاز:
"مواءمة المغذيات تستهلك وقت الإنتاج"
ليزر التمرين التلقائي تعيين 50 طعام في 5 دقائق.
حلول نقاط الألم الخاصة بالجهاز:
"بينما يرتجف الآخرون، نحن نبقى ثابتين: استقرار محرك مزدوج لتحقيق وضع عالي السرعة".
أخيراً آلة لا تهتز من رقائق صغيرة عند طلبات متسرعة
حلول نقاط الألم الخاصة بالجهاز:"إعداد مكون جديد يستغرق ساعات"
مكتبة مُحمّلة مسبقاً للمكونات الشائعة سحب وإسقاط للبدء.
حلول نقاط الألم الخاصة بالجهاز:توقف الآلة يقتل مواعيدنا النهائية"
يعمل TC06 مثل ثلاث آلات معتمدة على مدار الساعة
حلول نقاط الألم الخاصة بالجهاز:"تدريب المشغلين الجدد يستغرق أشهر"
واجهة بسيطة يمكن لأي شخص تشغيلها في ساعة واحدة
عينات التثبيت:
التوريد المباشر من المصنع:
الخدمة والضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع غيار للآلات، التوريد المباشر من المصنع مع الضمان.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
نحن نقدم خدمة ما بعد البيعكل آلة تم اختبارها بنسبة 100% جيداً قبل إرسالها
