تفاصيل المنتج:
|
| ماكس حجم ثنائي الفينيل متعدد الكلور: | 350mm(L)x270mm(W) (Standard); 350 مم (طول) × 270 مم (عرض) (قياسي)؛ 600mm(L)x350mm(W | الطاعم: | 50 قطعة مغذيات ياماها (مغذي هوائي وكهربائي) |
|---|---|---|---|
| نظام تشغيل: | Windows (يأتي مع جهاز كمبيوتر ولوحة مفاتيح وماوس) | المعايرة الإيمانية: | معايرة تلقائية لنقطة مارك |
| ارتفاع المكون: | 12ملم | سرعة التثبيت: | 11500CPH(optimal); 11500CPH (الأمثل)؛ IPC9850:8850cph IPC9850:8850cph |
| الوزن الصافي: | 310 كجم | فوهة: | مغير فوهة أوتوماتيكي مع مكتبة فوهة 13 قطعة |
| البعد: | 1050 مم (طول) × 1050 مم (عرض) × 1360 مم (ارتفاع) | دقة التركيب: | (XY) ±0.06 مم CPK≥1.0 |
| إبراز: | PCB SMD اختيار ووضع آلة,آلة الاختيار والوضع SMD العالمية,Universal SMD Pick and Place Machine |
||

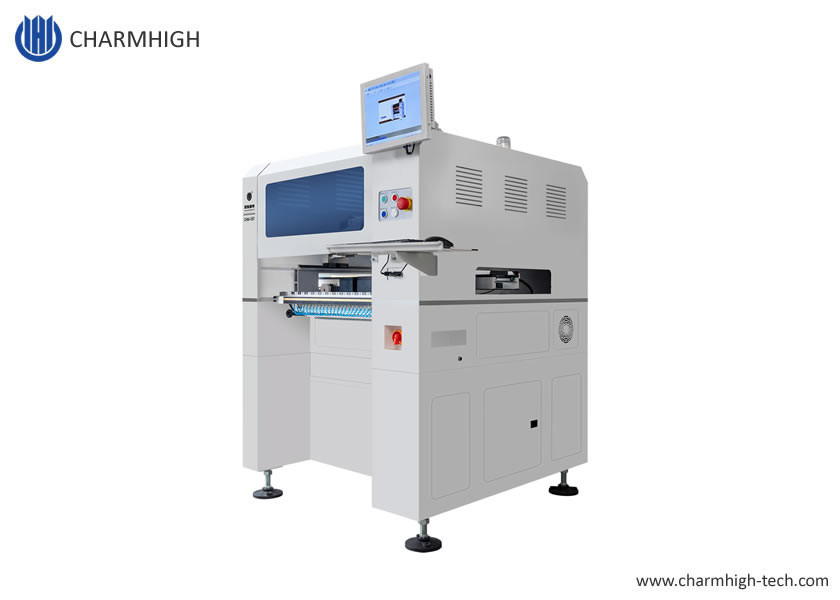

جديد ومتحدثCHM-5514 رؤوس SMT اختيار ووضع آلة من قبل Charmhigh
دقة فائقة، تكوين عالي، توفير مساحة، جيد جداً لإنتاج دفعات صغيرة مع استقرار عال.
تم تحديث النموذج العبقري الصغيرCHM-551 (مع القاعدة)المسمار الكروي عالي الدقة
ناقل أوتوماتيكي لـ PCB ، 50 مزود 4 رؤوس SMT اختار ووضع الروبوت
آلة CHM-551 SMT Pick and Place (مع تغيير الفوهة التلقائي) لإنتاج دفعات SMT.0201 مدعوم دعم اختبار CPKحل اقتصادي لتجميع SMT.
CHM-551 فيديو عمل على يوتيوب:
(تصفيق) (تصفيق)
حزمة الطائرة 551 جاهزة للشحن إلى جنوب أفريقيا
https://www.youtube.com/watch?v=KBGGZVmYOzY
تحميل كتالوج CHM-551:CHM-551 - الكتالوج.pdf
خصائص الجهاز
1.اختبار CPK الدعم

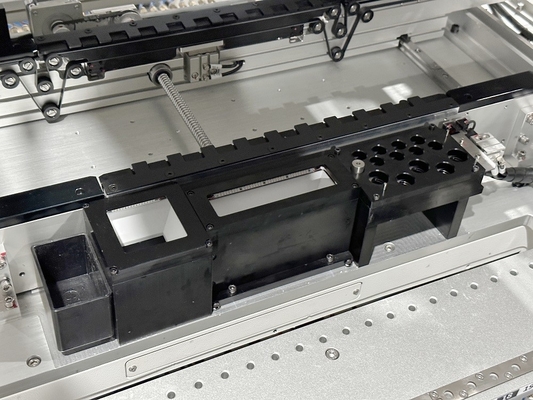

2. تغيير الفوهة التلقائي (13 مجموعة مكتبة الفوهة)
3.التعويض الحراري
4نقل آلي
5السرعة المثلى:11500CPH IPC9850:8850CPH
6. ....
لمزيد من ميزات الجهاز، يرجى استشارة مدير الحساب لدينا
CHM-551 قائمة الأجزاء
| البند | كمية | البند | كمية |
| آلة التقط والوضع | 1 | الزنجبيل | 1 |
| فوهات | 8 | المفتاح الداخلي للهكساجون | 1 |
| صندوق الأدوات | 1 | زيت التشحيم | 1 |
| بطاقة الضمان | 1 | مرشح | 4 |
| دليل المستخدم | 1 | وصلة سريعة | 1 |
| تقرير الاختبار | 1 | لوحة الماوس | 1 |
| فرشاة | 1 | كابل الطاقة | 1 |
| مواصفات CHM-551 | |
| الأبعاد | 1050mm ((L) x1050mm ((W) x 1360mm ((H) |
| الوزن | 310 كجم |
| إمدادات الطاقة | AC220V (50Hz،مرحلة واحدة) 1.5kw |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ |
| كمية رأس التركيب | 4 رؤوس |
| سرعة التثبيت | 11500CPH (المثلى) ؛IPC9850: 8850cph |
| الدقة المتزايدة | (XY) ± 0.06mm؛CPK≥1.0 |
| ارتفاع المكون | 12ملم |
| نوع المكون | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 350mm ((L) x270mm ((W) (المعيار) ؛ 600mm ((L) x350mm ((W) (اختياري) |
| تغيير الفوهة | أتغيير البكاسة خارجية(مكتبة فوهة 13 فتحة) |
| نظام التحكم | جهاز كمبيوتر صناعي مدمج (ويندوز 7) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة |
محور X&Y مدفوع بمحركات الخدمة اعتماد تسريع وتباطؤ مرن على المنحنى S |
| نظام النقل | المسمار الكروي + الدليل الخطي |
| نظام التغذية | 50 ياماها 8 ملم القياسية الروائية / الكهربائية طعام كومة (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا لقطات الفورية x4 (حجم المكونات: 14mm × 14mm) ؛ IC camerax1 (حجم المكونات المطبق: 25mm × 25mm) علامة كاميراكس2 |
أبرز:
1. التغيير المفجعة التلقائية، أنت لا تحتاج إلى تغيير الفوهة يدويا، مريحة جدا!
2نظام كاميرات رؤية قوية، كاميرات محدثة بدقة أعلى، IC placecd أكثر دقة، ومكونات أقل 0201.
3. مع ناقل أوتوماتيكي PCB، بنيت خط إنتاج SMT صغير، تحرير يديك!
4. التكوين العالي مع البرمجيات الذكية، عمر أطول، تشارم هاي توفر جزء ميكانيكي أقوى.
الميزات الرئيسية:
4 رؤوس، 50 كومة تغذية، محرك الخدمة، ناقل أوتوماتيكي للوحات الورقية، المسمار الكروي،
التعويض الحراري، تغيير الفوهة التلقائي من 19 فتحة، 0201، اختبار CPK تم اجتيازه...
تركيب IC مع النتيجة المثالية، دعم أقصى 25x25mm حجم IC، الصفر الصغير تركيب مثالي.
مستقرة جداً بدقة عالية، أفضل نموذج 4 رؤوس في الصين.
(شارم هاي) ، أعلى علامة تجارية (شينسي)
أوصي بخط إنتاج SMT:
3250 طابعة معجون اللحام، CHM-551 روبوت SMD لتحديد المواقع، T961 فرن إعادة التدفق
الرجاء ملاحظة:
آلة الاختيار والوضع هي مجموعة كاملة مع جميع الملحقات المدرجة في الحزمة، آلة جاهزة للاستخدام!
الشيء الوحيد الذي تحتاج إلى تحضيره هو ضاغط هواء خارجي (إمداد الهواء للأغذية الهوائية).
من فضلك اشتري هذه الآلة بثقة
استمتع مع آلة الاختيار والوضع!
