تفاصيل المنتج:
|
| ماكس حجم ثنائي الفينيل متعدد الكلور: | 350mm(L)x270mm(W) (Standard); 350 مم (طول) × 270 مم (عرض) (قياسي)؛ 600mm(L)x350mm(W | الطاعم: | 50 قطعة مغذيات ياماها (مغذي هوائي وكهربائي) |
|---|---|---|---|
| نظام تشغيل: | Windows (يأتي مع جهاز كمبيوتر ولوحة مفاتيح وماوس) | المعايرة الإيمانية: | معايرة تلقائية لنقطة مارك |
| ارتفاع المكون: | 12ملم | سرعة التثبيت: | 11500CPH(optimal); 11500CPH (الأمثل)؛ IPC9850:8850cph IPC9850:8850cph |
| الوزن الصافي: | 200 كجم/310 كجم | فوهة: | مغير فوهة أوتوماتيكي مع مكتبة فوهة 13 قطعة |
| البعد: | 1050 مم (طول) × 1050 مم (عرض) × 885 مم / 1360 مم (ارتفاع) | دقة التركيب: | (XY) ±0.06 مم CPK≥1.0 |
| إبراز: | آلة تحميل ووضع أقراص PCB للـ 0201,آلة تحميل ووضع PCB لـ QFN,آلة تحميل ووضع PCB لـ BGA,PCB Pick & Place Machine for QFN,PCB Pick & Place Machine for BGA |
||
الحل الاقتصادي لتجميع SMT آلة SMT الكاملة الأوتوماتيكية للاختيار والوضع CHM-551
آلة تحميل ووضع PCB CHM551 عالية الدقة، QFN، BGA 4 رؤوس
آلة SMT الآلية للاختيار والوضع ، جيدة للغاية لإنتاج الدفعات الصغيرة مع استقرار عال
تحميل كتالوج CHM-551:CHM-551 - الكتالوج.pdf
مقدمة:
CHM-551 هي أربعة رؤوس عالية السرعة عالية الدقة الأساسية الأوتوماتيكية SMT الاختيار ووضع آلة مع آلية تكوين متطورة وأداء ممتاز، وسعرها بأسعار معقولة.يستخدم لتحقيق البحث والتطوير والإنتاج SMT الصغيرة والمتوسطة الحجم، ويمكن أن تسترد بسرعة تكلفة الاستثمار.سواء كنت تنتج دفعات صغيرة أو نسخ كبيرة ، فهو أفضل خيار لك. إذا كنت بحاجة إلى آلة اختيار وضع أعلى مستوى ، فإن Charmhigh CHM-551 هي أفضل آلة.
فيديو عمل CHM-551 من العميل
https://www.youtube.com/watch?v=4tJCPSmYMIE&t=6s
تشغيل CHM-551 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
أبرز النقاط:
1دعم اختبار CPKCPK≥1.00201 ممتاز
نظام كاميرات رؤية قوية، كاميرات محدثة بدقة أعلى، IC placecd أكثر دقة، ومكونات أقل 0201.

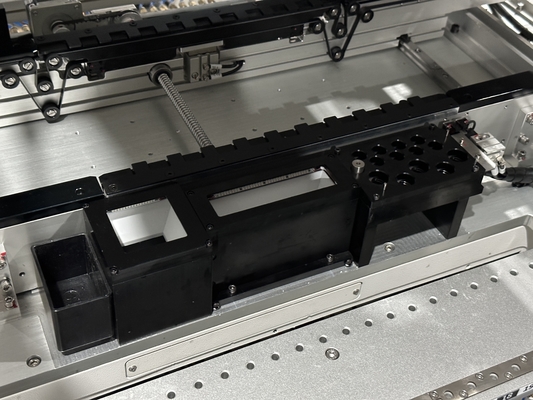

2. تغيير الفوهة التلقائي (13 مجموعة مكتبة الفوهة)
التغيير التلقائي للفوهة، أنت لا تحتاج إلى تغيير الفوهة يدويا، مريحة جدا!
3التعويض الحراري

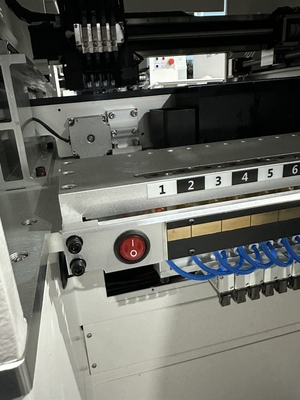

4. نقالة أوتوماتيكية لـ PCB
مع ناقل أوتوماتيكي لـ (بي سي بي) ، بنيت خط إنتاج صغير لـ (إس إم تي) ، حرّي يديك!
5السرعة المثلى:11500CPH ؛ IPC9850:8850CPH
مع هذه السرعة، يمكنك القيام بعمل متوسط الحجم، مع الاستقرار الممتاز، والعمل 15 ساعة في اليوم
6. سبرنامج (مارت) ، دعم الذكاء الاصطناعي
برنامج سريع، سهل التشغيل، بدء سريع في ساعة واحدة فقط.
| مواصفات CHM-551 | |
| الأبعاد | 1050mm(L) x1050mm(W) x 885mm(H) / مع قاعدة: 1360mm |
| الوزن | 200kg / مع قاعدة: 310kg |
| إمدادات الطاقة | AC220V (50Hz،مرحلة واحدة) 1.5kw |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ |
| كمية رأس التركيب | 4 رؤوس |
| سرعة التثبيت | 11500CPH (المثلى)IPC9850: 8850cph |
| الدقة المتزايدة | (XY) ± 0.06mm؛ CPK≥1.0 |
| ارتفاع المكون | 12ملم |
| نوع المكون | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 350mm ((L) x270mm ((W) (المعيار) ؛ 600mm ((L) x350mm ((W) (اختياري) |
| تغيير الفوهة | تغيير الفوهة التلقائي (مكتبة الفوهة ذات 13 فتحة) |
| نظام التحكم | كمبيوتر صناعي مدمج (ويندوز) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة |
محور X&Y مدفوع بمحركات الخدمة اعتماد تسريع وتباطؤ مرن على المنحنى S |
| نظام النقل | المسمار الكروي + الدليل الخطي |
| نظام التغذية | 50 ياماها 8 ملم القياسية الروائية / الكهربائية طعام كومة (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا تصوير فورية x4 (حجم المكونات: 14mm × 14mm) ؛ IC camerax1 (حجم المكونات المطبق:25ملم × 25ملم); علامة كاميراكس2 |

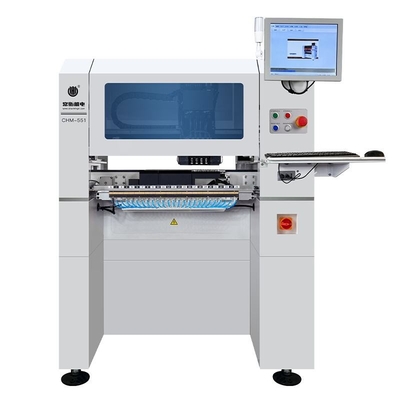

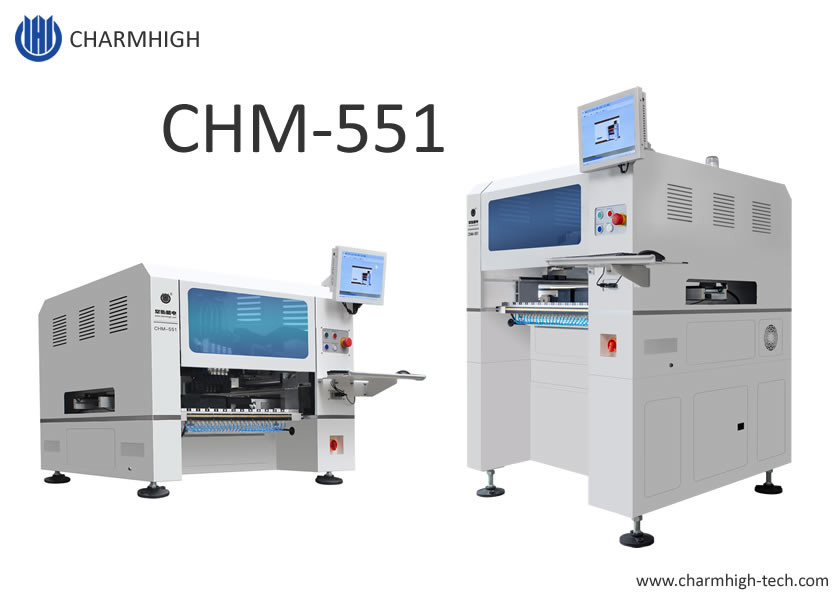

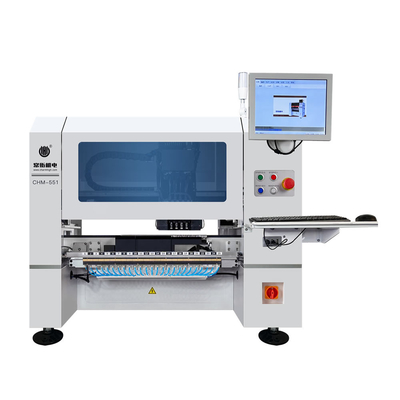

لدينا نوعان لـ CHM-551، واحد هو سطح المكتب، والآخر عمودي، يمكنك اختيار واحد منهم.
ملاحظة: يجب تركيب القاعدة في مصنعنا قبل الشحن
العمل مع موجهات ياماها العالمية القياسية ((شتري بشكل منفصل):
نظام التغذية: باستخدام جهاز تغذية كهربائي / هوائي، وهو اقتصادي ومستقر.
تغذية الاهتزاز: دعم تغذية المكون الأنبوبي.
الخيار:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm المغذية الكهربائية
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm طعام هوائي
3. طعام الاهتزاز
محطة (إس إم تي) الرائعة، إمدادات المصنع، تسليم سريع.
(شارم هاي) ، أعلى علامة تجارية (شينسي)
CHM-551 قائمة الأجزاء
| البند | كمية | البند | كمية |
| آلة التقط والوضع | 1 | الزنجبيل | 1 |
| فوهات | 8 | المفتاح الداخلي للهكساجون | 1 |
| صندوق الأدوات | 1 | زيت التشحيم | 1 |
| بطاقة الضمان | 1 | مرشح | 4 |
| دليل المستخدم | 1 | وصلة سريعة | 1 |
| تقرير الاختبار | 1 | لوحة الماوس | 1 |
| فرشاة | 1 | كابل الطاقة | 1 |
الرجاء ملاحظة:
آلة الاختيار والموضع جاهزة مع كل الملحقات المدرجة في الحزمة، آلة جاهزة للاستخدام!
الشيء الوحيد الذي تحتاج إلى إعداد هو ضاغط الهواء الخارجي (إمداد الهواء للأغذية ، الفراغ الرئيسي ، دعم PCB ، مكتبة تغيير الفوهة التلقائية...).
من فضلك اشتري هذه الآلة بثقة
استمتع مع آلة الاختيار والوضع!
الخدمة والضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع غيار للآلات، التوريد المباشر من المصنع مع الضمان.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
نحن نقدم خدمة ما بعد البيعكل آلة تم اختبارها بنسبة 100% جيداً قبل إرسالها
