تفاصيل المنتج:
|
| رؤساء: | 10 رؤوس (مع وضع 31pcs فوهة تغيير السيارات) | حجم ثنائي الفينيل متعدد الكلور: | 600 (طول) * 400 (عرض) ملم (قياسي) |
|---|---|---|---|
| سرعة التثبيت: | السرعة المثلى: 45000CPH ؛ | الطاعم: | دعم 100 قطعة مغذ كهربائي NXT |
| عنصر: | 01005، 0201،0402،-5050، سوب، QFN، بغا... | الحد الأقصى لارتفاع المكون: | 12ملم |
| آلة تصوير: | IC camera: 1pcs (36X36mm); كاميرا IC: قطعة واحدة (36 × 36 مم)؛ Flying camera: 10pcs | تسليم ثنائي الفينيل متعدد الكلور: | 3 قطع تسليم تلقائي مع القضبان، يمكن تعديل العرض عن طريق البرنامج |
| البعد: | 1600 (طول) * 1688 (عرض) * 1560 (ارتفاع) ملم | إمدادات الطاقة: | AC380V (50Hz ، ثلاث مراحل) 4.5kw |
| نوع المغذي: | وحدة التغذية الكهربائية فوجي NXT | المحرك: | X Motor Servo Motor + Y Axis Linear Motors Double |
| سمك اللوحة: | 0.6-3.5 ملم | الوزن الصافي: | 1930 كجم |
تشارم هاي RS10 آلة تحميل مغناطيسية متقدمةمحرك محرك خطي مزدوج
لخط إنتاج SMT عالي السرعة عالي الدقة الكبير ، خط تجميع PCB ، تصنيع PCBAدعم 01005
مقدمة

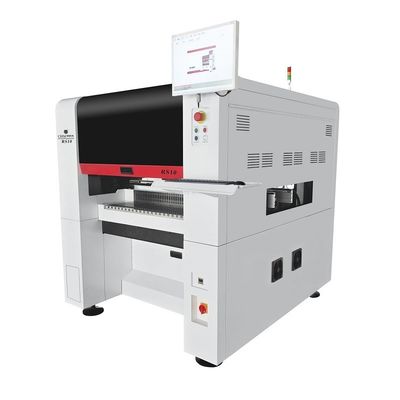

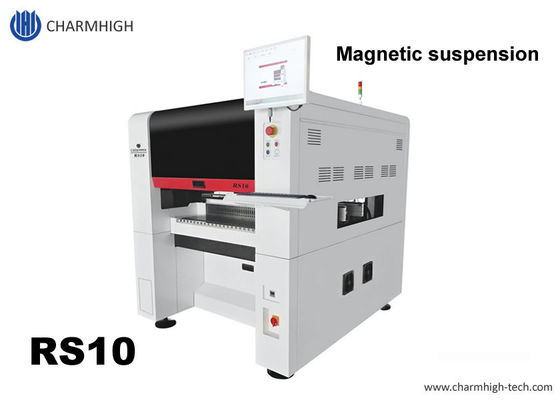

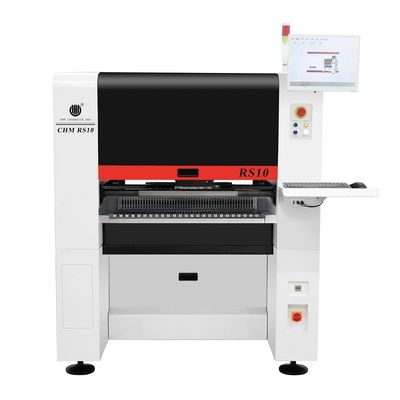

RS10 عشرة رؤوس عالية الدقة، عالية السرعة مغناطيسية تعليق SMT الاختيار ووضع آلة
1السرعة المثلى:45000CPH(في أفضل شروط شركتنا)
2دقة التثبيت: ((xy) + 0.035mmCPK> 1.0مكون 01005 الحد الأدنى
3المكونات نطاق التثبيت: حجم بوصة01005- 36mmX36mm ومكونات أكبر
4اختياري: مسح الضوء الأزرق، تركيب العدسة، إنتاج تركيب PCB بطول 1.2m
يرجى متابعتنا على قناة يوتيوب:
فيديو عمل حقيقي على يوتيوب:(بالتالي، (بوبي)

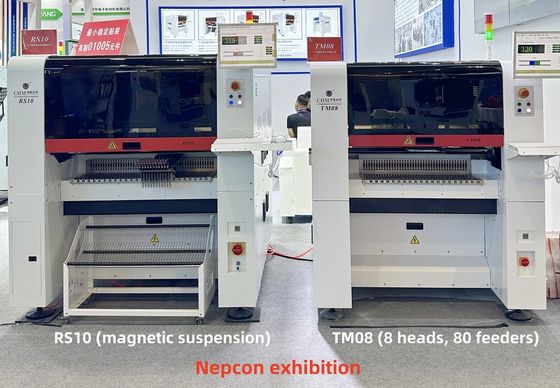

معرض نيبكون: https://www.youtube.com/watch?v=QBc1G8YdDxI
ورشة عمل (تشارم هاي) الإنتاج الحقيقي (بالتأكيد (أليكس)
أبرز:
1محور Y محرك خطي مزدوج
2دعم اكتشاف CPK
3تعريف المكونات ذات الحجم الكبير
4.ANC (تغيير الفوهة التلقائي)
5نظام رؤية IC HD
6هيكل الإطار مع منصة طحن من الدرجة الصناعية، صب داخلي محور Y
7مضخة الفراغ المدمجة + هيكل الصمام الكهربائي
8نظام تصحيح التكافؤ الحراري التلقائي
9جهاز دعم PCB
10. كاميرا علامة مزدوجة، جيدة لPCB أكبر
لمزيد من ميزات الآلة، يرجى استشارة مدير المبيعات لدينا...
شارم هاي RS10:
| الأبعاد | 1600mm ((L) × 1688mm ((W) × 1560mm ((H) |
| الوزن | 1930 كجم |
| إمدادات الطاقة | AC380V (50Hz ، ثلاث مراحل) ، 4.5kW |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ مدمجة |
| كمية رأس التركيب | 10 رؤوس |
| سرعة التثبيت | 45000سعرة في الساعة (المثلى) |
| الدقة المتزايدة | (XY) ± 0.035mm CPK≥1.0 |
| ارتفاع المكون | ≤ 12 ملم |
| نوع المكون | 01005/0201/0402/06035050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| مجموعة المكونات | مقاس بوصة 0201 إلى 36mm * 36mm، وتركيب مكونات أكبر. |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 600mm ((L) × 400mm ((W) (المعيار) ؛ 1200mm ((L) × 400mm ((W) (اختياري) |
| نقل الـ PCB | ناقل أوتوماتيكي ثلاثي القسمات ، دعم PCB |
| تغيير الفوهة | تغيير الفوهة التلقائي(مكتبة فوهة 31 حفرة) |
| نظام التحكم | جهاز كمبيوتر صناعي مدمج (ويندوز 7) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة | محور إكس مدفوع بواسطةمحرك خدمة،محور Y مدفوع بمحرك خطي مزدوج |
| نظام النقل | محور X&Y تعتمد THK المسمار كرة الأرض و THK دليل خطي صامت(محور Y مع مسامير مزدوجة) |
| نظام التغذية | 100 NXT8 مليمترات من مجموعات التغذية القياسية (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا الطيران × 10 (حجم المكونات: 16mm × 16mm) ؛ كاميرا IC × 1 (حجم المكونات: 36mm × 36mm) ؛ لديه وظيفة خياطة الصورة كاميرا العلامة × 2 |
شارم هاي RS10:

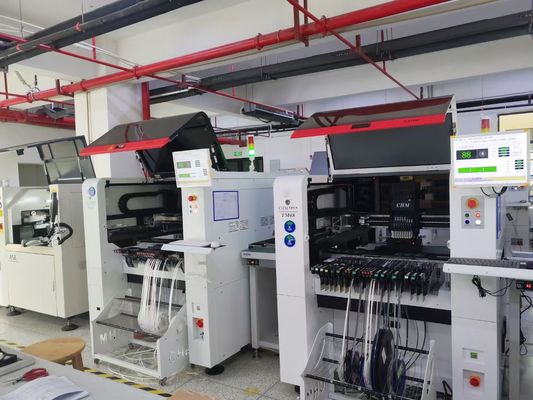

RS10 إنتاج حقيقي كل يوم في مصنعنا ((100 فتحات تغذية (العمل مع تغذية Fuji NXT الكهربائية):
العينات:
التوريد المباشر من المصنع: (خزينة غنية، خدمة ممتازة بعد البيع)
الخدمة والضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع غيار للآلات، التوريد المباشر من المصنع مع الضمان.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
نحن نقدم خدمة ما بعد البيعكل آلة تم اختبارها بنسبة 100% جيداً قبل إرسالها
