تفاصيل المنتج:
|

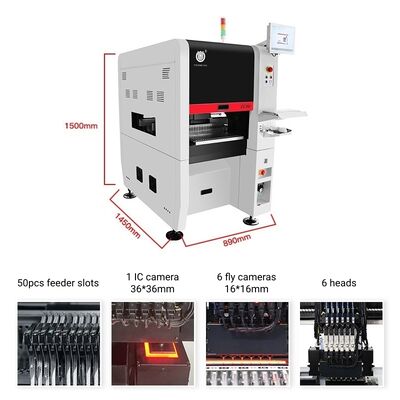

| البعد TC06: | 890 × 1450 × 1500 ملم (الطول × العرض × الارتفاع) | الوزن الصافي: | 960 كجم |
|---|---|---|---|
| قوة: | تيار متردد 220 فولت (50 هرتز، مرحلة واحدة) | السرعة المثلى: | 27800 حصان |
| المغذية: | دعم 50pcs NXT Electric Feeder | حجم ثنائي الفينيل متعدد الكلور: | 350mm (L) * 300mm (W) |
| الحد الأدنى والحد الأقصى للمكون: | 01005 إلى 36*36 مللي متر إيك | أقصى ارتفاع للمكون: | 12 ملم |

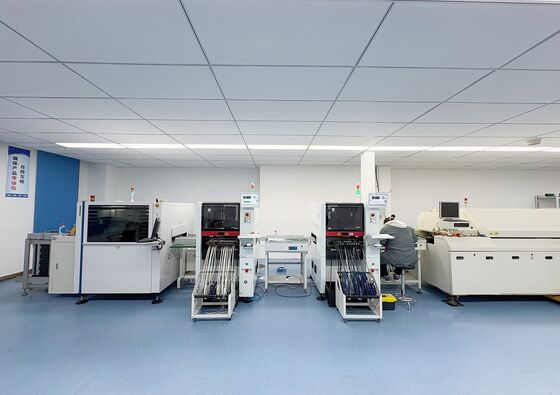

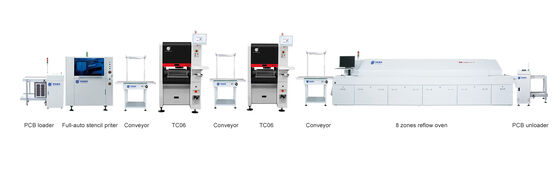

آلتا التقاط ووضع مزدوجة TC06 خط إنتاج SMT أوتوماتيكي بالكامل
آلات التقاط ووضع TC06 مزدوجة عالية الجودة خط تجميع SMT لتصنيع PCBA بكفاءة.
| الأبعاد | 890 مم (طول) × 1450 مم (عرض) × 1500 مم (ارتفاع) |
| الوزن | 900 كجم |
| مزود الطاقة | AC220V (50 هرتز، أحادي الطور)، 3 كيلو واط |
| مزود الهواء | 0.5 ميجا باسكال ~ 0.7 ميجا باسكال |
| توليد الفراغ | مضخة فراغ مدمجة |
| كمية رؤوس التركيب | 6 |
| سرعة التركيب | 27800cph (مثالي) |
| دقة التركيب | (xy)+30 ميكرومتر، CPK≥1.0 |
| ارتفاع المكون | ≤12 مم |
| نوع المكون ونطاقه | استثناء المقاوم والمكثف، ديود أسطواني، مكثف ألومنيوم، SOT، SOP، QFP، QFN، BGA، إلخ. - حجم بوصة 01005 إلى 36 × 36 مم، وتركيب مكونات أكبر |
| سمك لوحة PCB | 0.6 مم ~ 3.5 مم |
| حجم لوحة PCB | 350 مم (طول) × 300 مم (عرض) |
| نقل لوحة PCB | نقل أوتوماتيكي بقضبان 3 أقسام، جهاز دعم لوحة PCB |
| تغيير الفوهة | تغيير فوهة أوتوماتيكي (مكتبة فوهات 19 فتحة) |
| نظام التحكم | كمبيوتر صناعي مدمج (نظام ويندوز) مزود بشاشة ولوحة مفاتيح وفأرة |
| نظام القيادة | محركات سيرفو باناسونيك تقود المحورين X و Y |
| نظام النقل | براغي تأريض + أدلة خطية |

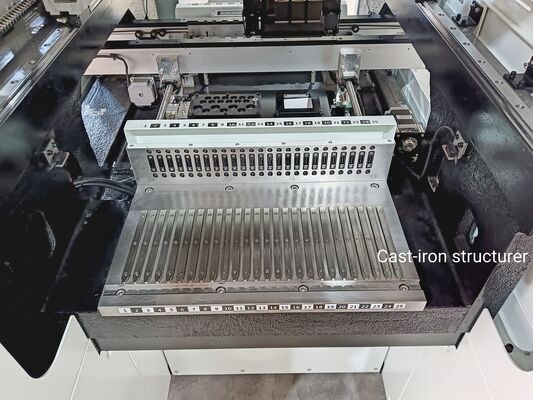

| نظام التغذية | 50 وحدة تغذية قياسية NXT 8 مم (مناسبة أيضًا لصواني IC ووحدات تغذية الشريط) |
| نظام الرؤية | كاميرا طيران × 6 (حجم المكونات المطبق: 16 مم × 16 مم)؛ كاميرا IC × 1 (حجم المكونات المطبق: 36 مم × 36 مم)؛ كاميرا علامة × 2 |
| البند | الكمية | البند | الكمية |
|---|---|---|---|
| آلة التقاط ووضع TC06 | 1 | زيت تشحيم | 1 |
| فوهات | 8 | فلتر | 4 |
| صندوق أدوات | 1 | موصل سريع | 1 |
| بطاقة الضمان | 1 | وسادة فأرة | 2 |
| دليل المستخدم | 1 | كابل طاقة | 2 |
| تقرير اختبار | 1 | لوحة مفاتيح | 1 |
| فرشاة | 1 | وسادة فأرة | 1 |
| ملقط | 1 | شاشة LCD | 1 |
تتمتع الآلة الكاملة بفترة ضمان مدتها سنة واحدة من وقت الشراء وخدمة مدى الحياة.
نحن نقدم دائمًا قطع غيار للآلة، توريد مباشر من المصنع مع ضمان.
نحن نقدم خدمة الأسئلة والأجوبة عبر الإنترنت ودعم استكشاف الأخطاء وإصلاحها وخدمة الاستشارات الفنية.
يتم اختبار كل آلة بنسبة 100% قبل الشحن.
