تفاصيل المنتج:
|
| PCB max Clamping area: | 400mm(L)×350mm(W) | Feeder: | 50pcs Yamaha Feeders (pneumatic & electric feeder) |
|---|---|---|---|
| Operation system: | Windows (comes with PC and keyboard mouse) | Fiducial calibration: | Auto calibrate Mark point |
| Component height: | 12mm | Mounting speed: | 6000CPH |
| Net weight: | 310kg | Nozzle: | Auto nozzle changer with 13pcs nozzle library |
| إبراز: | آلة اختيار مكان SMT لسطح المكتب,50 مغذًا SMT Pick Place Machine,0201 SMT Pick And Place Machine |
||
4 رؤوس 50 أجهزة تغذية سطح الطاولة CHM-650 SMT اختيار ووضع آلة
لإنتاج الدقة العالية في مجموعات صغيرة ، 0201 الإنتاج الضخم تماما
تغيير الفوهة التلقائية، والعمل مع أجهزة تغذية جامعة ياماها

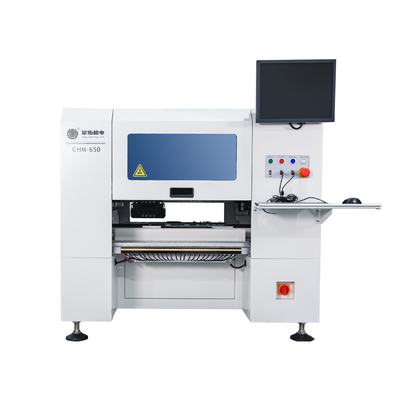

النموذج: CHM-650

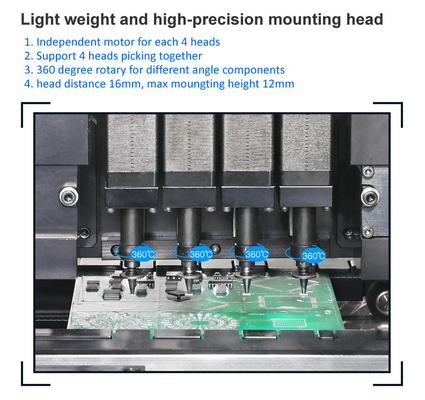

*4 وضع الرؤوس مع تغيير الفوهة التلقائي
*دعم 50 قطعة ياماها الرئوي & المغذيات الكهربائية
*تكوين أعلى بدقة عالية، 0201 مدعومة
* يأتي مع الكمبيوتر (الشاشة، لوحة المفاتيح، فأر USB)
* ميكانيكية قوية، 3 أقسام PCB التسليم الآلي، وفرت الغرفة
فيديو عمل على يوتيوب:
صلّة CHM-650 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
تركيب الخليط CHM-650:
(بالتالي (أوكسفورد
فيديو عمل CHM-650 من العميل البلغاري:
https://www.youtube.com/watch?v=50mu2rlPrrc
الصورة الحقيقية لـ CHM-650 روبوت لتحديد المواقع في المصنع:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| مواصفات CHM-650 | |
| الأبعاد | 1280mm ((L) x1190mm ((W) x1050mm ((H) |
| الوزن | 310 كجم |
| القوةالمعروض | AC220V (50Hz، مرحلة واحدة) ، 2.1kW |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مولد الفراغ |
| رأس التثبيت | 4 رؤوس |
| سرعة التثبيت | 9000كرب / ساعة ((مثلى)) |
| الدقة المتزايدة | (XY) ±0.05mmCPK≥1.0 |
| دقة التحكم | 5μm |
| ارتفاع المكون | 12ملم |
| نوع المكون |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 400mm ((L) × 350mm ((W) |

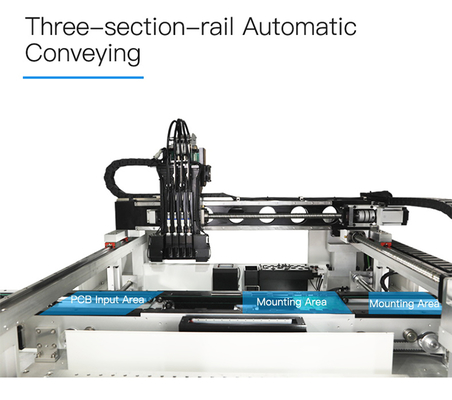

| نقل الـ PCB | ناقل أوتوماتيكي ثلاثي القطاع |
| تغيير الفوهة | تغيير الفوهة التلقائي(مكتبة فوهة ذات 19 فتحة) |
| نظام التحكم |
كمبيوتر صناعي مدمج (نظام ويندوز) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة | محور X&Y مدفوع بمحركات الخدمة؛ اعتماد تسارع وتباطؤ منحنى S مرن |
| نظام النقل | المسمار الكروي + الدليل الخطي |
| نظام التغذية |
50 فتحة إطعام هوائية / كهربائية قياسية ياماها 8 ملم (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية |

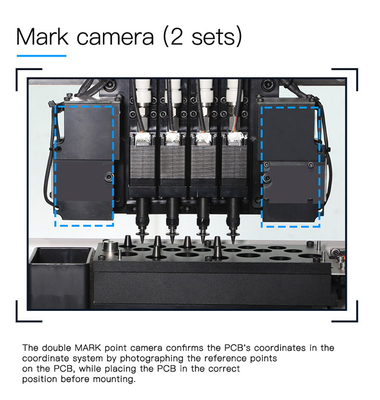

كاميرا الصورة الفورية x4 (حجم المكونات المطبق:16ملم × 16ملم); IC camerax1 (حجم المكونات المطبق:36ملم×36ملم); علامة كاميراكس2 |
برنامج ملف سهل:
أبرز:
1. التغيير المفجعة التلقائية، أنت لا تحتاج إلى تغيير الفوهة يدويا، مريحة جدا!
2نظام كاميرا رؤية قوية، دقة أعلى، وضع IC أكثر دقة، ومكون الحد الأدنى 0201:
3. التكوين العالي، العمر الطويل، تشارم هاي توفر ميكانيكية قوية.
العمل مع أجهزة تغذية جاماها العالمية القياسية:
الخيار:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm المغذية الكهربائية
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm طعام هوائي
3. طعام الاهتزاز
الخدمة والضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع غيار للآلات، التوريد المباشر من المصنع مع الضمان.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
نحن نقدم خدمة ما بعد البيع واحدة إلى واحدة كل آلة تم اختبارها 100% جيداً قبل الشحن
