تفاصيل المنتج:
|
| رؤساء: | 6 قطع (مع 19 قطعة من موضع التغيير التلقائي للفوهة) | حجم ثنائي الفينيل متعدد الكلور: | 450mm ((L) × 350mm ((W) (المعيار) ؛ |
|---|---|---|---|
| السرعة: | 27800 سنتًا في الساعة (الأمثل)؛ | الطاعم: | دعم 60 قطعة وحدة التغذية الكهربائية NXT |
| عنصر: | 01005, 0201,0402,-5050, سوب/QFP/QFN/BGA/LED.. | الحد الأقصى لارتفاع المكون: | 12ملم |
| آلة تصوير: | كاميرا IC: قطعة واحدة (36 مم) كاميرا طائرة: 6 قطع (16 مم) كاميرا مارك: قطعتان | تسليم ثنائي الفينيل متعدد الكلور: | 3 قطع تسليم تلقائي مع القضبان، يمكن تعديل العرض عن طريق البرنامج |
| البعد: | 1320 مم (طول) × 1600 مم (عرض) × 1500 مم (ارتفاع) | إمدادات الطاقة: | تيار متردد 220 فولت (50/60 هرتز، مرحلة واحدة) |
| نوع المغذي: | وحدة التغذية الكهربائية فوجي NXT | سمك اللوحة: | 0.6-3.5 ملم |
| إبراز: | آلة SMT Pick and Place العمودية,آلة SMT Pick and Place المضمنة,60 آلة SMT للمغذيات |
||
التكوين العلوي دقة عالية Charmhigh 6 رؤوس 60 أجهزة تغذية SMT اختيار ووضع آلة TM06
آلة تحديد المواقع ذاتية التشغيل الكاملة
خط تجميع PCB ، جيد للإنتاج الضخم ، خط تجميع SMT متوسطي تلقائي بالكامل
1رقم الطراز: TM06
2العلامة التجارية:
3التكوين الرئيسي: التسليم الآلي لـ 3 قطع PCB + 6 رؤوس 60 طعام + محرك الخدمة Panasonic
+ تغيير الفوهة الآلية ((19 موقف) + 9 كاميرات + THK المسمار طحن + محور Y مزدوج
4. المغذية: Fuji Electric المغذية (تشتري بشكل منفصل)
5مساحة الـ PCB (2 خيارات): 450 * 350mm / 900 * 350mm
6. يأتي مع الكمبيوتر والمفاتيح والفأرة مع نظام ويندوز
7مكون:01005، 0201، 0402-5050، SOP، QFN، TQFP، BGA... الخ
8البعد: 1320mm ((L) × 1600mm ((W) × 1500mm ((H) ، AC220V / 110V (50/60Hz ، مرحلة واحدة)
9وقت التنفيذ: 4-6 أيام عمل
10التسليم: بالجو / بالبحر / التقاطها من مصنعنا مباشرة / إرسالها إلى مستودع الصين
11طريقة الدفع: التحويلات النقدية (T/T)
12التعبئة: علبة من الخشب المزدوج

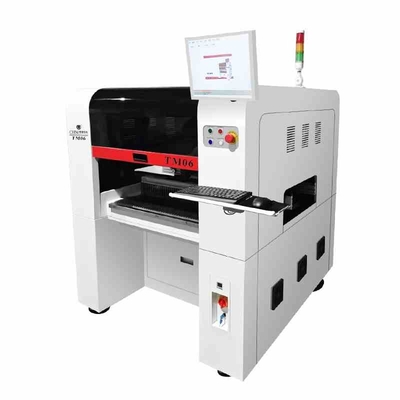

هذه هي TM06، الدرجة العالية الاختيار ووضع آلة من Charmhigh.
يتميز بـ 60 كومة تغذية ، وتوافق جيد مع أجهزة تغذية كهربائية NXT وأجهزة تغذية العصا التي يمكن أن تدعم المكونات الأنبوبية.
6 رؤوس قادرة على التثبيت في وقت واحد وتغيير فوهات الشفط تلقائيًا ، شريط نقل أوتوماتيكي ثلاثي الأقسام ،نظام التحكم في الحركة عالية السرعة وتكنولوجيا الرؤية المطبقة لالتقاط صور للمكونات المتحركة بحثت بشكل مستقل وتطورت من قبل Charmhigh نفسها.
إذا كنت بحاجة إلى آلة اختيار وضع عالية التكوين بسعر معقول للتركيبات المتوسطة إلى الكبيرة الحجم ، TM06 هو الخيار الأفضل.
مواصفات TM06:
| النموذج | TM06 |
| الأبعاد | 1320mm ((L) × 1600mm ((W) × 1500mm ((H) |
| الوزن | 1100 كجم |
| إمدادات الطاقة | AC220V (50Hz، مرحلة واحدة) ، 3kW |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ مدمجة |
| كمية رأس التركيب | 6 رؤوس |
| سرعة التثبيت | 27800س / ساعة (المثلى) |
| الدقة المتزايدة | محور X،Y: ±0.035mm؛ CPK≥1.0 ((XY) |
| دقة التحكم | 4μm |
| ارتفاع المكون | 12ملم |
| نوع المكون | 01005,0201/0402/06035050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 450mm ((L) × 350mm ((W) (المعيار) ؛ 900mm ((L) × 350mm ((W) (اختياري) |
| نقل الـ PCB | ناقل أوتوماتيكي ثلاثي القسمات ، دعم PCB |
| تغيير الفوهة | تغيير الفوهة التلقائي (مكتبة الفوهة ذات الثقوب 19) |
| نظام التحكم | كمبيوتر صناعي مدمج (نظام ويندوز) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة | محور X&Y مدفوع بمحركات A6 من Panasonic (محور Y بواسطة محركات مزدوجة) ؛ اعتماد تسارع وتباطؤ مرن في المنحنى S |
| نظام النقل | محور X&Y اعتماداً على خرطوشة الكرة الأرضية TBI والدليل الخطي HIWIN(محور Y مع مسامير مزدوجة) |
| نظام التغذية | 60 NXT 8mm طعام عادي كومة (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا الطيران × 6 (حجم المكونات: 16mm × 16mm) ؛ كاميرا IC × 1 (حجم المكونات: 36mm × 36mm) ؛ كاميرا العلامة × 2 |

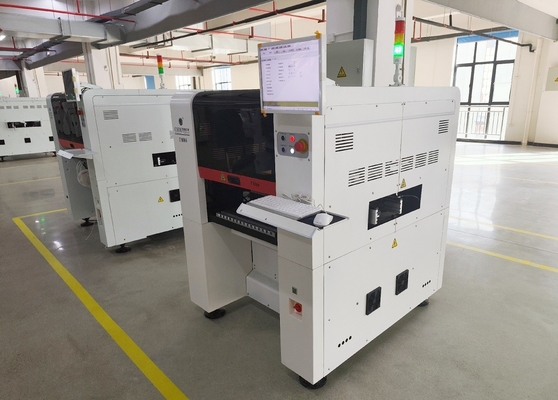

صور حقيقية لـ TM06:

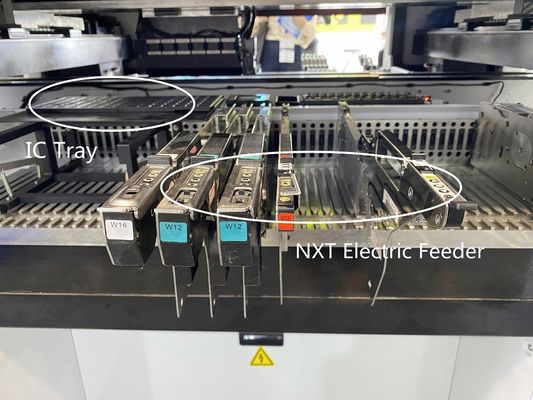

60 فتحة تغذية (عمل مع تغذية Fuji NXT الكهربائية، وتشتري المغذيات بشكل منفصل، 8/12/16/24/32/44mm):

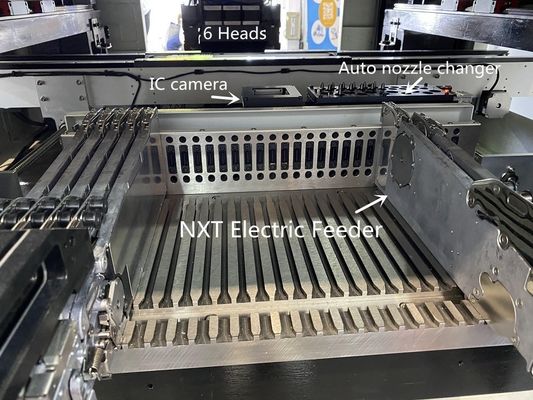

6 رؤوس مع تغيير فوهة تلقائية، كاميرا IC عالية الدقة الكبيرة، كاميرا علامة اثنين،
ستة كاميرات طائرة لمكونات عادية ثلاث قطع من ناقل PCB التلقائي
محور Y مزدوج مع محرك خدمة مزدوج ، أكثر استقرارًا ودقة أعلى.
عينات PCB:
(نحن نستخدم أيضا خطنا SMT الكامل التلقائي لإنتاج PCB لأجزاء آلاتنا)
الخدمة والضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع غيار للآلات، التوريد المباشر من المصنع مع الضمان.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
نحن نقدم خدمة ما بعد البيعكل آلة تم اختبارها بنسبة 100% جيداً قبل إرسالها
