تفاصيل المنتج:
|
| Heads: | 4-head | Max PCB size: | 450mm*300mm |
|---|---|---|---|
| Feeder: | Support 50pcs YAMAHA CL Feeder/Electric Feeder | Precision: | (XY) ±0.05mm; CPK≥1.0 |
| Dimension: | 1280(L)*1190(W)*1050(H) mm | Cameras: | 6pcs small camerea+1 big camera+2 mark camera |
| Motor: | Panasonic servo motor | Components: | 0201, 0402~5050, SOP, QFN, BGA, PLCC, LED |
| Net weight: | 310kg | Auto change nozzle: | Yes, with nozzle library 19-hole |
| إبراز: | آلة اختيار ومكان Charmhigh SMT,آلة اختيار ومكان SMT 4 رؤوس,أداة تركيب رقاقة Charmhigh smt |
||
Charmhigh CHM-650 آلة متطورة لتجميع المكونات السطحية (SMT) بـ 4 رؤوس و 50 وحدة تغذية
الميزات الرئيسية لـ CHM-650:
1. رقم الموديل: CHM-650
2. العلامة التجارية: Charmhigh
3. التكوين الرئيسي: نوع سطح المكتب + تسليم تلقائي للوحة الدوائر المطبوعة (PCB) + 4 رؤوس و 50 وحدة تغذية + محرك سيرفو من باناسونيك + مغير فوهات تلقائي + برغي كروي + سكة توجيه خطية + 7 كاميرات + برنامج ذكي محدث
4. وحدة التغذية: خياران: وحدة تغذية كهربائية من Yamaha / وحدة تغذية هوائية (يتم شراء وحدات التغذية بشكل منفصل)
5. أقصى مساحة للوحة الدوائر المطبوعة: 400 * 350 مم ؛ أقصى ارتفاع للمكون: 12 مم
6. تأتي مع جهاز كمبيوتر ولوحة مفاتيح وفأرة بنظام Windows
7. المكونات: 0201، 0402-5050، SOP، QFN، TQFP، BGA ... إلخ.
8. الأبعاد: 1280 (طول) * 1190 (عرض) * 1050 (ارتفاع) مم، تيار متردد 220 فولت (50/60 هرتز)
9. المهلة الزمنية: 3-5 أيام عمل
10. التسليم: بالقطار / عن طريق الجو / عن طريق البحر / الاستلام من مصنعنا مباشرة / الإرسال إلى مستودع الصين
11. طريقة الدفع: التحويل البنكي (T / T)
12. التعبئة: صندوق من الخشب الرقائقي
فيديو عمل على YouTube:
تركيب CHM-650 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
تركيب CHM-650 مختلط:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
فيديو عمل CHM-650 من عميل بلغاري:
https://www.youtube.com/watch?v=50mu2rlPrrc
لقطة حقيقية لروبوت CHM-650 بـ 4 رؤوس لالتقاط ووضع المكونات في المصنع:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| مواصفات CHM-650 | |

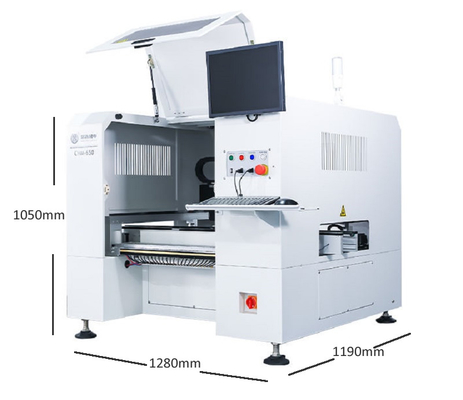

| الأبعاد | 1280 مم (طول) × 1190 مم (عرض) × 1050 مم (ارتفاع) |
| الوزن | 310 كجم |
| الطاقةالإمداد | تيار متردد 220 فولت (50 هرتز، 1 فاز)، 2.1 كيلو واط |
| إمداد الهواء | 0.5 ميجا باسكال ~ 0.7 ميجا باسكال |
| توليد الفراغ | مولد الفراغ |
| رأس التركيب | 4 رؤوس |
| سرعة التركيب | 9000cph (الأمثل) |
| دقة التركيب | (XY) ±0.05 مم؛ CPK≥1.0 |
| دقة التحكم | 5μm |
| ارتفاع المكون | 12 مم |
| نوع المكون |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA، إلخ. (مقاوم/مكثف/صمام ثنائي/ترانزستور/LED/IC، إلخ.) |
| سمك لوحة الدوائر المطبوعة | 0.6 مم ~ 3.5 مم |
| حجم لوحة الدوائر المطبوعة | 400 مم (طول) × 350 مم (عرض) |
| نقل لوحة الدوائر المطبوعة | نقل تلقائي بثلاثة أقسام |
| تغيير الفوهة | تغيير الفوهة التلقائي (مكتبة فوهات بـ 19 فتحة) |
| نظام التحكم |
جهاز كمبيوتر صناعي مدمج (نظام Windows) مزود بشاشة ولوحة مفاتيح وفأرة |
| نظام القيادة | محاور X و Y مدفوعة بمحركات سيرفو؛ اعتماد تسارع وتباطؤ منحنى S مرن |
| نظام النقل | برغي كروي + دليل خطي |
| نظام التغذية |
50 فتحة تغذية هوائية/كهربائية قياسية من Yamaha 8 مم (مناسبة أيضًا لصينية IC ووحدة تغذية العصا) |
| نظام الرؤية |
كاميرا لقطةx4 (حجم المكون القابل للتطبيق:16 مم × 16 مم); كاميرا ICx1 (حجم المكون القابل للتطبيق:36 مم × 36 مم); كاميرا علامةx2 |
ميزة oآلة تركيب المكونات السطحية (SMT) CHM-650

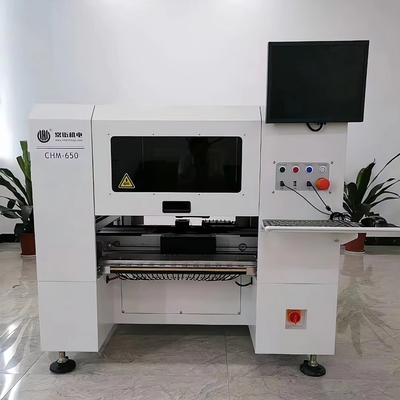

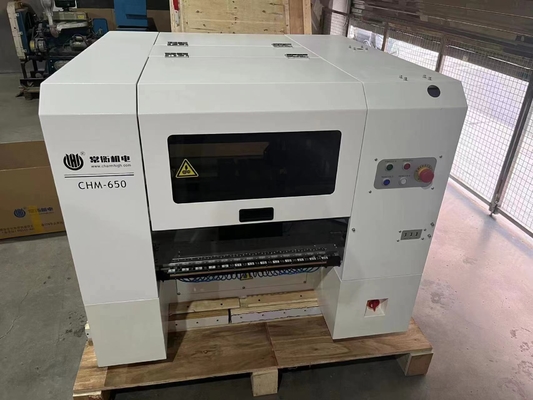

صور حقيقية 100٪:
كل جانب 25 قطعة من وحدات التغذية، إجمالي 50 قطعة من وحدات التغذية الشريطية مدعومة: (وحدة تغذية كهربائية من Yamaha + هوائية كلاهما مناسب)
وحدة تغذية 8/12/16/24/32/44 مم، وحدة تغذية العصا، صينية IC مدعومة، هذه الأجزاء تحتاج إلى شرائها بشكل منفصل.
4 رؤوس مع فوهات Samsung:
يرجى الملاحظة:
آلة الالتقاط والوضع عبارة عن مجموعة كاملة مع جميع الملحقات المضمنة في العبوة.
تحتاج إلى شراء وحدات التغذية بشكل منفصل وتحتاج إلى إعداد ضاغط بقطر خارجي 10 مم (لتوفير الهواء لوحدات التغذية، ANC، موقِف لوحة الدوائر المطبوعة ...)
إدخال الأنبوب في الجزء الخلفي من الجهاز.
يرجى شراء هذا الجهاز بثقة. استمتع بآلة الالتقاط والوضع الخاصة بك!
الخدمة والضمان:
تتمتع الآلة الكاملة بفترة ضمان لمدة عام واحد من وقت الشراء وخدمة مدى الحياة.
نحن نقدم دائمًا قطع غيار للآلات، والتوريد المباشر الموثوق به من المصنع.
نحن نقدم خدمة الدعم والمشورة الفنية والأسئلة والأجوبة عبر الإنترنت واستكشاف الأخطاء وإصلاحها.
تقديم خدمة ما بعد البيع فردية. يتم اختبار كل جهاز بنسبة 100٪ جيدًا قبل الشحن.
