تفاصيل المنتج:
|
| رؤساء: | 10 رؤوس (مع 37 قطعة من موضع التغيير التلقائي للفوهة) | حجم ثنائي الفينيل متعدد الكلور: | 600 (طول) * 400 (عرض) ملم (قياسي) |
|---|---|---|---|
| سرعة التثبيت: | Optimal speed: 42000cph; السرعة المثلى: 42000cph؛ IPC9850: 31000cph IPC9850: | الطاعم: | دعم 100 قطعة مغذ كهربائي NXT |
| عنصر: | 01005، 0201،0402،-5050، سوب، QFN، بغا... | الحد الأقصى لارتفاع المكون: | 12ملم |
| آلة تصوير: | IC camera: 1pcs (36X36mm); كاميرا IC: قطعة واحدة (36 × 36 مم)؛ Flying camera: 10pcs | تسليم ثنائي الفينيل متعدد الكلور: | 3 قطع تسليم تلقائي مع القضبان، يمكن تعديل العرض عن طريق البرنامج |
| البعد: | 1600 (طول) * 1688 (عرض) * 1560 (ارتفاع) ملم | إمدادات الطاقة: | AC380V (50Hz ، ثلاث مراحل) 4.5kw |
| نوع المغذي: | وحدة التغذية الكهربائية فوجي NXT | المحرك: | محرك سيرفو باناسونيك A6 (محركات مزدوجة المحور Y) |
| سمك اللوحة: | 0.6-3.5 ملم | الوزن الصافي: | 1930 كجم |
| إبراز: | آلة SMT SMD لتحديد المواقع,10 رؤوس الاختيار ووضع آلة,01005 آلة تصنيع PCBA,10 Heads Pick And Place Machine,01005 PCBA Manufacturing Machine |
||

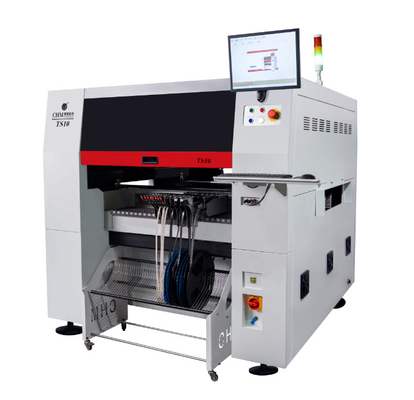

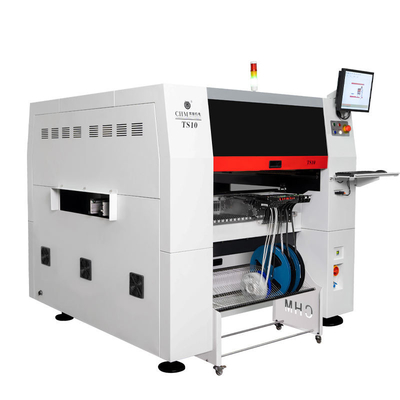

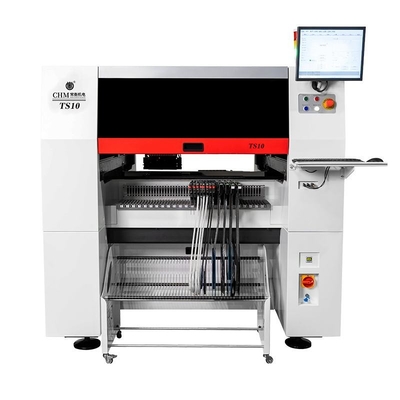

تشارم هاي TS10 السرعة العالية SMT آلة الاختيار والوضع التلقائية بالكامل مع 100 كومة تغذية
لخط إنتاج SMT الكبير، خط تجميع PCB، تصنيع PCBA،01005 مدعوم
1مقدمة
هذا النموذج TS10 هو عالية الدقة المتقدمة SMT اختيار ووضع آلة التي يمكن تركيب01005مكون
يتبنى الهيكل المتكامل للآلات الدقيقة ويستخدم نتائج البحث والتطوير المستقلة من Charmhigh.
تمتلك خصائص الدقة العالية والاستقرار العالي والوظائف الكاملة والاستخدام المريح. سرعة التثبيت المثلى هي 42000CPH.
2. تس10 تبرز:
1دعم الكشف عن CPKالمكون 01005
2محور Y يتبنىمحرك خدمة مزدوجنظام التحكم
3نظام تصحيح التكافؤ الحراري التلقائي
4مضخة الفراغ المدمجة + صمام الكهربائي
5.تغيير الفوهة التلقائي(37 مجموعة مكتبة فوهة)
6جهاز دعم PCB
7. كاميرا علامة مزدوجة، جيدة لPCB أكبر
8..
لمزيد من ميزات الجهاز، يرجى استشارة مدير الحساب لدينا
فيديو لـ TS10 على قناتنا على اليوتيوب:
https://www.youtube.com/watch?v=UJis_fjsmo4
تشارم هاي TS10:
| الأبعاد | 1600mm ((L) × 1688mm ((W) × 1560mm ((H) |
| الوزن | 1930 كجم |
| إمدادات الطاقة | AC380V (50Hz ، ثلاث مراحل) ، 4.5kW |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ مدمجة |

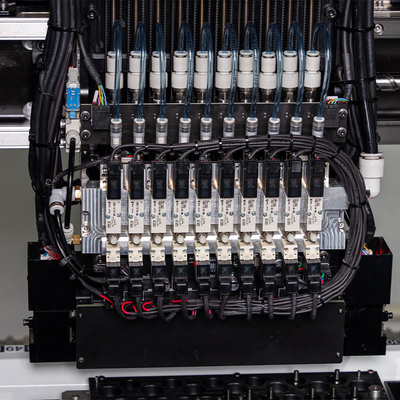

| كمية رأس التركيب | 10 رؤوس |
| سرعة التثبيت | 42000cph (المثلى) ؛ IPC9850: 31000cph |
| الدقة المتزايدة | (XY) ± 0.04mm CPK≥1.0 |
| ارتفاع المكون | ≤ 12 ملم |
| نوع المكون | 01005/0201/0402/06035050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| مجموعة المكونات | مقاس بوصة 0201 إلى 36mm * 36mm، وتركيب مكونات أكبر. |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 600mm ((L) × 400mm ((W) (المعيار) ؛ 1200mm ((L) × 400mm ((W) (اختياري) |
| نقل الـ PCB | ناقل أوتوماتيكي ثلاثي القسمات ، دعم PCB |
| تغيير الفوهة | تغيير الفوهة التلقائي(مكتبة فوهة 37 حفرة) |
| نظام التحكم | جهاز كمبيوتر صناعي مدمج (ويندوز 7) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة | محور X&Y مدفوع بواسطةمحركات A6 من Panasonic (محور Y بواسطة محركين)· اعتماد تسريع وتباطؤ مرن على المنحنى S |
| نظام النقل | محور X&Y تعتمد THK المسمار كرة الأرض و THK دليل خطي صامت(محور Y مع مسامير مزدوجة) |
| نظام التغذية | 100 NXT8 مليمترات من مجموعات التغذية القياسية (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا الطيران × 10 (حجم المكونات: 16mm × 16mm) ؛ كاميرا IC × 1 (حجم المكونات: 36mm × 36mm) ؛ لديه وظيفة خياطة الصورة كاميرا العلامة × 2 |

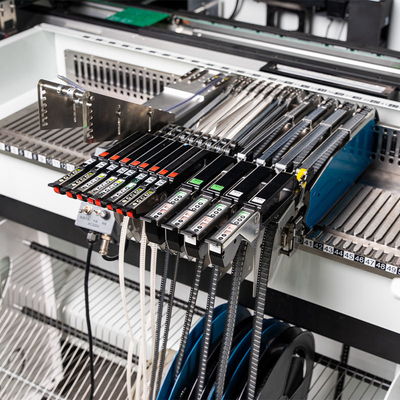

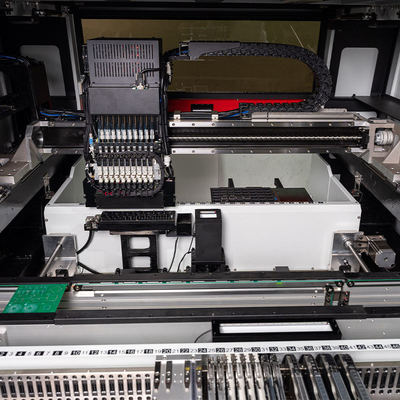

TS10 صورة حقيقية في مصنعنا100 فتحة تغذية (العمل مع Fuji NXT المغذية الكهربائية):
خط إنتاج SMT الكبير الكامل التلقائي يوصي:
العينات:
التوريد المباشر من المصنع:
الخدمة والضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع غيار للآلات، التوريد المباشر من المصنع مع الضمان.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
نحن نقدم خدمة ما بعد البيعكل آلة تم اختبارها بنسبة 100% جيداً قبل إرسالها
