تفاصيل المنتج:
|
| ماكس حجم ثنائي الفينيل متعدد الكلور: | 350 مم (طول) × 270 مم (عرض) (قياسي) | الطاعم: | 50 قطعة مغذيات ياماها (مغذي هوائي وكهربائي) |
|---|---|---|---|
| نظام تشغيل: | Windows (يأتي مع جهاز كمبيوتر ولوحة مفاتيح وماوس) | المعايرة الإيمانية: | معايرة تلقائية لنقطة مارك |
| ارتفاع المكون: | 12ملم | سرعة التثبيت: | 11500CPH(optimal); 11500CPH (الأمثل)؛ IPC9850:8850cph IPC9850:8850cph |
| الوزن الصافي: | 310kg (مع القاعدة) | فوهة: | مغير فوهة أوتوماتيكي مع مكتبة فوهة 13 قطعة |
| البعد: | 1050 مم (طول) × 1050 مم (عرض) × 1360 مم (ارتفاع) | دقة التركيب: | (XY) ±0.06 مم CPK≥1.0 |
| إبراز: | أوتوماتيك SMT تشيب مونتر,تجميع PCB SMT صانع الشريحة,آلة التقط والوضع الآلية SMD,PCB Assembly SMT Chip Mounter,Automatic SMD Pick and Place Machine |
||

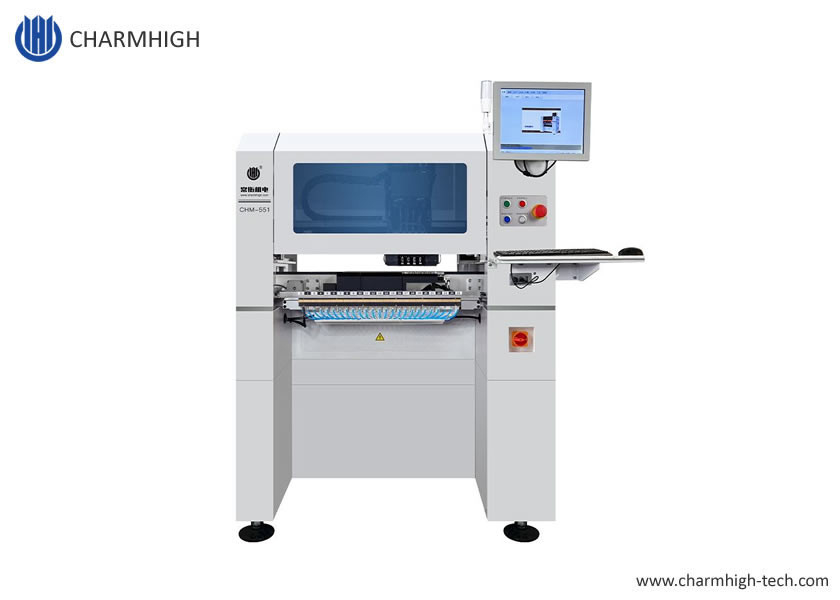

عالية الدقة فائقة 4 رؤوس SMT اختيار ووضع آلة CharmhighCHM-551CPK≥1.0
التكوين العالي، توفير المساحة، جيدة جدا لإنتاج دفعات صغيرة مع استقرار عال.
تم تحديث النموذج العبقري الصغيرCHM-551 (مع القاعدة)المسمار الكروي عالي الدقة
ناقل أوتوماتيكي للوحات الورقية، 50 المغذيات 4 رؤوس SMT اختيار وموقع الروبوت

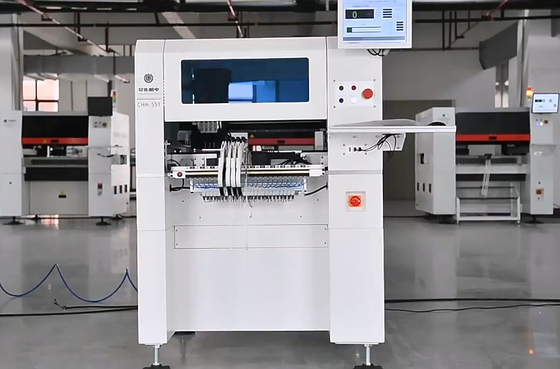

آلة CHM-551 SMT Pick and Place Machine (مع تغيير الفوهة التلقائي) لإنتاج دفعات SMT.
0201 مدعوم دعم اختبار CPKحل اقتصادي لتجميع SMT.
خصائص الجهاز
1دعم اختبار CPKCPK≥1.0
2. تغيير الفوهة التلقائي (13 مجموعة مكتبة الفوهة)
3التعويض الحراري
4نقل آلي
5السرعة المثلى:11500CPH ؛ IPC9850:8850CPH
6. ....
لمزيد من ميزات الجهاز، يرجى استشارة مدير الحساب لدينا
تحميل كتالوج CHM-551: CHM-551 - الكتالوج.pdf
فيديو عمل من العميل على يوتيوب:
(تصفيق) (تصفيق)
صلّة CHM-551 0402، 0603، 0805:
(بالتالي، (بالتالي، (بالتالي،
تشغيل CHM-551 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
| مواصفات CHM-551 | |
| الأبعاد | 1050mm ((L) x1050mm ((W) x 1360mm ((H) |
| الوزن | 310 كجم -مع القاعدة |
| إمدادات الطاقة | AC220V (50Hz،مرحلة واحدة) 1.5kw |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ |
| كمية رأس التركيب | 4 رؤوس |
| سرعة التثبيت | 11500CPH (المثلى)IPC9850: 8850cph |
| الدقة المتزايدة | (XY) ± 0.06mm؛CPK≥1.0 |
| ارتفاع المكون | 12ملم |
| نوع المكون | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 350mm ((L) x270mm ((W) (المعيار) ؛ 600mm ((L) x350mm ((W) (اختياري) |
| تغيير الفوهة | تغيير الفوهة التلقائي (مكتبة الفوهة ذات 13 فتحة) |
| نظام التحكم | جهاز كمبيوتر صناعي مدمج (ويندوز 7) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة |
محور X&Y مدفوع بمحركات الخدمة اعتماد تسريع وتباطؤ مرن على المنحنى S |
| نظام النقل | المسمار الكروي + الدليل الخطي |
| نظام التغذية | 50 8 ملم قياسيياماهاالمغذية الهوائية / الكهربائيةالمجموعات (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا تصوير فورية x4 (حجم المكونات: 14mm × 14mm) ؛ IC camerax1 (حجم المكونات المطبق:25ملم × 25ملم); علامة كاميراكس2 |

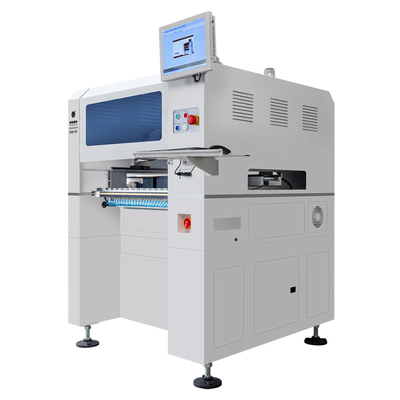

CHM-551 نظرة جديدة، نافذة مشاهدة إضافية.
الميزات الرئيسية:
4 رؤوس، 50 كومة تغذية، محرك الخدمة، ناقل آلي للوحات الورقية، المسمار الكروي،
التعويض الحراري، تغيير الفوهة التلقائي 19 فتحة، 0201، اختبار CPK اجتاز......
العمل مع أجهزة التغذية الكهربائية لـ (ياماها) و أجهزة التغذية الهوائية معاً
تركيب IC مع النتيجة المثالية، دعم أقصى 25x25mm حجم IC، الصفر صغير تركيب مثالي.
(شارم هاي) ، أعلى علامة تجارية (شينسي)

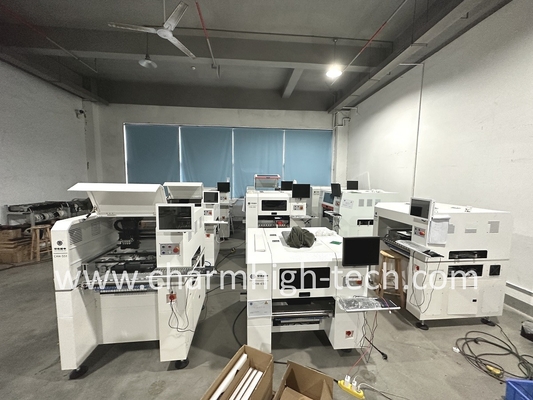

مصنعنا:
أوصي بخط إنتاج SMT:
3250 طابعة طلاء اللحام --- ناقل--- CHM-551 وحدتين --- ناقل --- فرن إعادة التدفق
CHM-551 قائمة الأجزاء
| البند | كمية | البند | كمية |
| آلة التقط والوضع | 1 | الزنجبيل | 1 |
| فوهات | 8 | المفتاح الداخلي للهكساجون | 1 |
| صندوق الأدوات | 1 | زيت التشحيم | 1 |
| بطاقة الضمان | 1 | مرشح | 4 |
| دليل المستخدم | 1 | وصلة سريعة | 1 |
| تقرير الاختبار | 1 | لوحة الماوس | 1 |
| فرشاة | 1 | كابل الطاقة | 1 |
الرجاء ملاحظة:
آلة الاختيار والموضع جاهزة مع كل الملحقات المدرجة في الحزمة، آلة جاهزة للاستخدام!
الشيء الوحيد الذي تحتاجين لإعداده هو ضاغط هواء خارجي
من فضلك اشتري هذه الآلة بثقة
استمتع مع آلة الاختيار والوضع!
