تفاصيل المنتج:
|
| رؤساء: | 8 قطع (مع 31 قطعة موضع التغيير التلقائي للفوهة) | حجم ثنائي الفينيل متعدد الكلور: | 600 مم (طول) * 350 مم (عرض) / 1200 * 350 مم (خيارات) |
|---|---|---|---|
| السرعة: | 35000 CPH (أفضل حالة في شركتنا) | الطاعم: | دعم 80pcs NXT المغذية الكهربائية |
| عنصر: | 0201,0402،-5050 ، SOP ، QFN ، BGA إلى 36 * 36mm أكبر المكونات | أقصى ارتفاع للمكون: | 12ملم |
| آلة تصوير: | كاميرا IC: 1pcs (36x36mm) ؛ كاميرا الطيران: 8pcs (16x16mm) ؛ كاميرا MARK: 2pcs | تسليم ثنائي الفينيل متعدد الكلور: | 3 قطع تسليم تلقائي مع القضبان، يمكن تعديل العرض عن طريق البرنامج |
| البعد: | 1280 (طول) * 1580 (عرض) * 1500 (ارتفاع) ملم | إمدادات الطاقة: | تيار متردد 220 فولت (50 هرتز، مرحلة واحدة) |
| نوع المغذي: | وحدة التغذية الكهربائية فوجي NXT | المحرك: | محرك سيرفو باناسونيك |
| سمك اللوحة: | 0.6-3.5 ملم | الوزن الصافي: | 1450 كجم |
| إبراز: | 8 رؤوس PCBA تصنيع آلة,صناعة PCBA اختيار ووضع آلة,80 طعام آلة اختيار ووضع,PCBA Manufacturing Pick and Place Machine,80 feeders Pick and Place Machine |
||
مثاليسرعة عالية دقة عالية في الخط8 رؤوس 80 أجهزة تغذية
آلة تصنيع أقراص للكريستال، خط تجميع للكريستال الكهربائي الكامل، أفضل نوعية في الصين، العلامة التجارية العليا تشارماهي
1رقم الطراز: TM08
2العلامة التجارية:
3التكوين الرئيسي:أوتوماتيكية كاملة في الخط + تسليم أوتوماتيكي لـ PCB + 8 رؤوس 80 طعام + اكتشاف CPK تم اجتيازه + محرك خدمة Panasonic + محور Y مزدوج + مبدل فوهات تلقائي + 11 كاميرا + THK المسمار الطحن +التعويض الحراري + السرعة المثلى: 35000CPH
4. المغذية: Fuji Electric المغذية (تشتري بشكل منفصل)
5مساحة PCB (2 خيارات):600mm(L) * 350mm(W) / 1200 * 350mm (اختياري)
6. يأتي مع الكمبيوتر والمفاتيح والفأرة مع نظام ويندوز
7المكون: 0201/ 0402 / 0603-5050/ الديود/ الثلاثي/ SOP/ QFP/ QFN/ BGA/ LED...
8البعد:1280 (L) * 1580 (W) * 1500 (H) مم، AC220V (50hz ، مرحلة واحدة)
9وقت التنفيذ: 3-5 أيام عمل
10التسليم: عن طريق البحر / التقاط من مصنعنا مباشرة / إرسالها إلى مستودع الصين
11طريقة الدفع: التحويلات النقدية (T/T)
12التعبئة: علبة من الخشب المزدوج
قناة (تشارم هاي) على موقع (يوتيوب): https://www.youtube.com/@KimiLiuCharmhigh/videos
تحميل كتالوج Charmhigh TM08 من: TM08 - الكتالوج.pdf
معايير Charmhigh TM08:
| الأبعاد | 1280mm ((L) x1580mm ((W) x1500mm ((H) |
| الوزن | 1450 كجم |
| إمدادات الطاقة | AC220V (50Hz، مرحلة واحدة) ، 3.5kW |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ مدمجة |
| كمية رأس التركيب | 8 |
| سرعة التثبيت | 35000سعرة في الساعة (المثلى) |
| الدقة المتزايدة | ± 0.05mm CPK≥1.0 |
| ارتفاع المكون | ≤ 12 ملم |
| نوع المكون | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 450mm ((L) x350mm ((W) (القياسية) ؛ 1200mm ((L) x350mm ((W) (اختياري) |
| نقل الـ PCB | جهاز نقل تلقائي من ثلاثة قطاعات ، جهاز دعم PCB |
| تغيير الفوهة | تغيير الفوهة التلقائي (مكتبة الفوهة ذات 31 فتحة) |
| نظام التحكم | كمبيوتر صناعي مدمج (نظام ويندوز) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة |
محور X&Y مدفوع بواسطةمحركات "باناسونيك" A6 (محور Y بواسطة محركين) اعتماد تسريع وتباطؤ مرن على المنحنى S |
| نظام النقل | محور X&Y يعتمد على المسمار الأرضي والدليل الخطي الصامت (محور Y مع مسامير مزدوجة) |
| نظام التغذية | 80 NXT 8mm طابعات تغذية قياسية (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا الطيران x8 (حجم المكونات: 16mmx16mm) ؛ IC camerax1 (حجم المكونات المطبق: 36mmx36mm) علامة كاميراكس2 |
قائمة أجزاء:
| البند | كمية | البند | كمية |
| TM08 آلة التقط والوضع | 1 | زيت التشحيم | 1 |
| فوهات | 8 | مرشح | 4 |
| صندوق الأدوات | 1 | وصلة سريعة | 1 |
| بطاقة الضمان | 1 | لوحة الماوس | 2 |
| دليل المستخدم | 1 | كابل الطاقة | 2 |
| تقرير الاختبار | 1 | لوحة المفاتيح | 1 |
| فرشاة | 1 | لوحة الماوس | 1 |
| الزنجبيل | 1 | شاشة LCD | 1 |

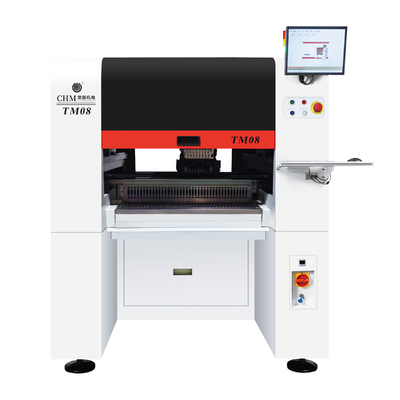

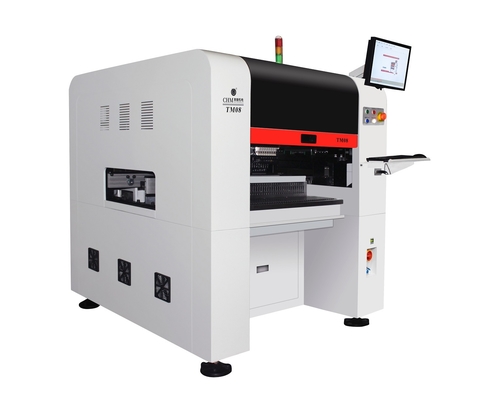

تشارم هاي TM08، 8 رؤوس 80 تغذية:
تشارم هاي TM08: اكتشاف CPK تم تمريره،TM08:CPK≥1.0,نموذج دقة عالية:
ما هو الكشف عن CPK؟
CPK يشير إلى مؤشر قدرة العملية، وهو مقياس لمدى اتساق ودقة آلة الاختيار في إنتاجها،إذا كان CPK مرتفعًا، فهذا يعني أن الآلة جيدة جدًا في وضع المكونات بالضبط حيث يجب أن تكون.ويمكن أن يكون هناك المزيد من الأخطاء في عملية التجميع. أناt يخبرنا كيفية استقرار جودة الجهاز أثناء التصنيع. هنا العلاقة:
1 ≤ CPK < 1.33: طبيعي
CPK ≥ 1.33ممتاز
للاختصار: CPK هو مقياس لمدى اتساق ودقة آلة الاختيار والمكان في إنتاجها. في الأساس، فإنه يخبرنا كم هو مستقر نوعية الجهاز أثناء التصنيع.
العينة:
التوريد المباشر من المصنع:
الخدمة والضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع غيار للآلات، التوريد المباشر من المصنع مع الضمان.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
نحن نقدم خدمة ما بعد البيعكل آلة تم اختبارها بنسبة 100% جيداً قبل إرسالها
