تفاصيل المنتج:
|
| ماكس حجم ثنائي الفينيل متعدد الكلور: | 350 مم (طول) × 270 مم (عرض) (قياسي) | الطاعم: | 50 قطعة مغذيات ياماها (مغذي هوائي وكهربائي) |
|---|---|---|---|
| نظام تشغيل: | Windows (يأتي مع جهاز كمبيوتر ولوحة مفاتيح وماوس) | المعايرة الإيمانية: | معايرة تلقائية لنقطة مارك |
| ارتفاع المكون: | 12 ملم كحد أقصى | سرعة التثبيت: | 11500CPH(optimal); 11500CPH (الأمثل)؛ IPC9850:8850cph IPC9850:8850cph |
| الوزن الصافي: | 200 كجم/310 كجم | فوهة: | مغير فوهة أوتوماتيكي مع مكتبة فوهة 13 قطعة |
| البعد: | 1050 مم (طول) × 1050 مم (عرض) × 885 مم / 1360 مم (ارتفاع) | دقة التركيب: | (XY) ±0.06 مم CPK≥1.0 |
| إبراز: | BGA SMD اختار ووضع آلة,0201 آلة SMD لتحديد المواقع,QFN SMD اختار ووضع آلة,0201 SMD Pick And Place Machine,QFN SMD Pick And Place Machine |
||
خط إنتاج SMD الاقتصادي الصغير والمتوسط لتجميع PCB آلة SMT التلقائية الكاملة للاختيار والوضع Charmhigh CHM-551 ، CPK≥1.0
عالية الدقة 4 رؤوس Charmhigh CHM551 PCB Pick & Place Machine 0201، QFN، BGA
آلة SMT الآلية للاختيار والوضع ، جيدة للغاية لإنتاج الدفعات الصغيرة مع استقرار عال
مقدمة:
تشارم هاي CHM-551 هي أربع رؤوس عالية السرعة عالية الدقة الأوتوماتيكية للأغراض العامة لتحديد المواقع مع آلية تكوين متطورة وأداء ممتاز،و سعرها معقول.يستخدم في البحث والتطوير والتحقق من الصحة والإنتاج الصغيرة والمتوسطة من SMT ، ويمكن أن يسترد بسرعة تكلفة الاستثمار. سواء كنت تنتج دفعات صغيرة أو نسخ كبيرة ، فهو أفضل خيار لك. إذا كنت بحاجة إلى آلة اختيار وضع أعلى مستوى ، فإن Charmhigh CHM-551 هي أفضل آلة.
تحميل كتالوج CHM-551:CHM-551 - الكتالوج.pdf

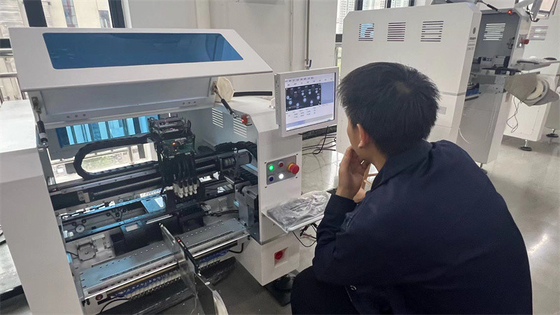

فيديو عمل CHM-551 من العميل
https://www.youtube.com/watch?v=4tJCPSmYMIE&t=6s
تشغيل CHM-551 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
أبرز النقاط:
1دعم اختبار CPKCPK≥1.00201 ممتاز

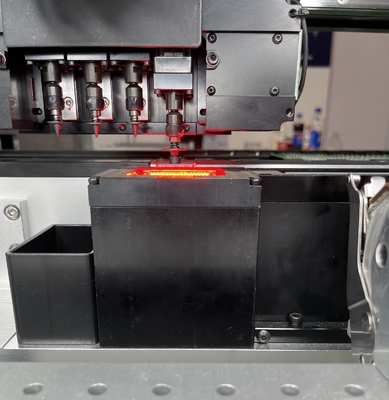

نظام كاميرات رؤية قوية، كاميرات محدثة بدقة أعلى، IC placecd أكثر دقة، ومكونات أقل 0201.
2. تغيير الفوهة التلقائي (13 مجموعة مكتبة الفوهة)
التغيير التلقائي للفوهة، أنت لا تحتاج إلى تغيير الفوهة يدويا، مريحة جدا!
3التعويض الحراري
4. نقالة أوتوماتيكية لـ PCB
مع ناقل أوتوماتيكي لـ (بي سي بي) ، بنيت خط إنتاج صغير لـ (إس إم تي) ، حرّي يديك!
5السرعة المثلى:11500CPH ؛ IPC9850:8850CPH
مع هذه السرعة، يمكنك القيام بعمل متوسط الحجم، مع الاستقرار الممتاز، والعمل 15 ساعة في اليوم
6. سبرنامج (مارت) ، دعم الذكاء الاصطناعي
برنامج سريع، سهل التشغيل، بدء سريع في ساعة واحدة فقط.
| مواصفات CHM-551 | |
| الأبعاد | 1050mm(L) x1050mm(W) x 885mm(H) / مع قاعدة: 1360mm |
| الوزن | 200kg / مع قاعدة: 310kg |
| إمدادات الطاقة | AC220V (50Hz،مرحلة واحدة) 1.5kw |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ |
| كمية رأس التركيب | 4 رؤوس |
| سرعة التثبيت | 11500CPH (المثلى)IPC9850: 8850cph |
| الدقة المتزايدة | (XY) ± 0.06mm؛ CPK≥1.0 |
| ارتفاع المكون | 12ملم |
| نوع المكون | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 350mm ((L) x270mm ((W) (المعيار) ؛ 600mm ((L) x350mm ((W) (اختياري) |
| تغيير الفوهة | تغيير الفوهة التلقائي (مكتبة الفوهة ذات 13 فتحة) |
| نظام التحكم | كمبيوتر صناعي مدمج (ويندوز) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة |
محور X&Y مدفوع بمحركات الخدمة اعتماد تسريع وتباطؤ مرن على المنحنى S |
| نظام النقل | المسمار الكروي + الدليل الخطي |
| نظام التغذية | 50 ياماها 8 ملم القياسية الروائية / الكهربائية طعام كومة (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا تصوير فورية x4 (حجم المكونات: 14mm × 14mm) ؛ IC camerax1 (حجم المكونات المطبق:25ملم × 25ملم); علامة كاميراكس2 |

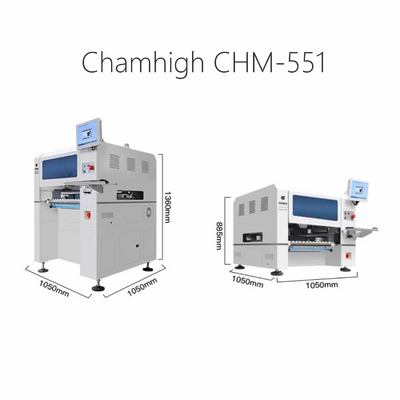

لدينا نوعان لـ CHM-551، واحد هو سطح المكتب، والآخر عمودي، يمكنك اختيار واحد منهم.
ملاحظة: يجب تركيب القاعدة في مصنعنا قبل الشحن
آلة صلبة ذات مظهر جميل:
العمل مع موجهات ياماها العالمية القياسية ((شتري بشكل منفصل):
نظام التغذية: باستخدام جهاز تغذية كهربائي / هوائي ياماها ، وهو اقتصادي ومستقر.
مطعم الاهتزاز ((طعام العصا): دعم تغذية المكون الأنبوبي.
الخيار:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm المغذية الكهربائية
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm المغذية CL الهوائية
3. طعام الاهتزاز
CHM-551 قائمة الأجزاء
| البند | كمية | البند | كمية |
| آلة التقط والوضع | 1 | الزنجبيل | 1 |
| فوهات | 8 | المفتاح الداخلي للهكساجون | 1 |
| صندوق الأدوات | 1 | زيت التشحيم | 1 |
| بطاقة الضمان | 1 | مرشح | 4 |
| دليل المستخدم | 1 | وصلة سريعة | 1 |
| تقرير الاختبار | 1 | لوحة الماوس | 1 |
| فرشاة | 1 | كابل الطاقة | 1 |
CHM-551CPK≥1.0إذاً ما هو الكشف عن CPK؟
CPK يشير إلى مؤشر قدرة العملية، وهو مقياس لمدى اتساق ودقة آلة الاختيار في إنتاجها،إذا كان CPK مرتفعًا، فهذا يعني أن الآلة جيدة جدًا في وضع المكونات بالضبط حيث يجب أن تكون.ويمكن أن يكون هناك المزيد من الأخطاء في عملية التجميع. أناt يخبرنا كيفية استقرار جودة الجهاز أثناء التصنيع. هنا العلاقة:
1 ≤ CPK < 1.33: طبيعي
CPK ≥ 1.33ممتاز
للاختصار: CPK هو مقياس لمدى اتساق ودقة آلة الاختيار والمكان في إنتاجها. في الأساس، فإنه يخبرنا كم هو مستقر نوعية الجهاز أثناء التصنيع.
تشارم هاي CHM-551 ردود فعل عالية من العملاء:
محطة التشغيل المثيرة للإعجاب، مصنع إمدادات، مصنع محترف، تسليم سريع.
(شارم هاي) ، أعلى علامة تجارية (شينسي)
محطة صناعية جديدة في (تشارم هاي)
الرجاء ملاحظة:
آلة الاختيار والموضع جاهزة مع كل الملحقات المدرجة في الحزمة، آلة جاهزة للاستخدام!
الشيء الوحيد الذي تحتاج إلى إعداد هو ضاغط الهواء الخارجي (إمداد الهواء للأغذية ، الفراغ الرئيسي ، دعم PCB ، مكتبة تغيير الفوهة التلقائية...).
من فضلك اشتري هذه الآلة بثقة
استمتع مع آلة الاختيار والوضع!
الخدمة والضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع غيار للآلات، التوريد المباشر من المصنع مع الضمان.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
نحن نقدم خدمة ما بعد البيعكل آلة تم اختبارها بنسبة 100% جيداً قبل إرسالها
