تفاصيل المنتج:
|
| ماكس حجم ثنائي الفينيل متعدد الكلور: | 350mm(L)x270mm(W) (Standard); 350 مم (طول) × 270 مم (عرض) (قياسي)؛ 600mm(L)x350mm(W | الطاعم: | 50 قطعة مغذيات ياماها (مغذي هوائي وكهربائي) |
|---|---|---|---|
| نظام تشغيل: | Windows (يأتي مع جهاز كمبيوتر ولوحة مفاتيح وماوس) | المعايرة الإيمانية: | معايرة تلقائية لنقطة مارك |
| ارتفاع المكون: | 12ملم | سرعة التثبيت: | 11500CPH(optimal); 11500CPH (الأمثل)؛ IPC9850:8850cph IPC9850:8850cph |
| الوزن الصافي: | 260 كجم/310 كجم | فوهة: | مغير فوهة أوتوماتيكي مع مكتبة فوهة 13 قطعة |
| البعد: | 1050 مم (طول) × 1050 مم (عرض) × 1360/885 مم (ارتفاع) | دقة التركيب: | (XY) ±0.05 مم CPK≥1.0 |
| إبراز: | CPK≥1.0 آلة الاختيار والوضع,4 رؤوس الاختيار ووضع آلة,آلة التقط والوضع الصغيرة,4 heads Pick And Place Machine,Small Pick And Place Machine |
||

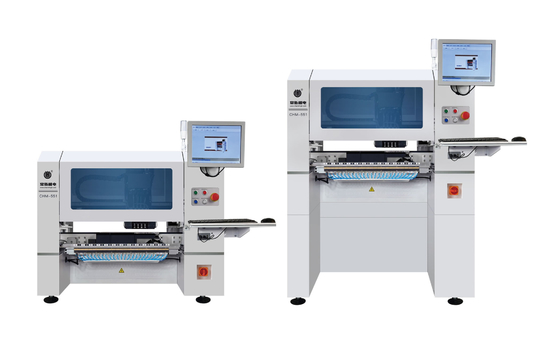

عبقريةCHM-5514 رؤوس SMT اختيار ووضع آلة من قبل Charmhigh
دقة فائقة، تكوين عالي، سهلة التشغيل، توفير الغرفة.
جيد جداً للنموذج الأول بدقة عالية وإنتاج دفعات صغيرة مع استقرار عال.
الوصف:
هذه الرؤوس 4 CHM-551 مصممة للدقة وسهولة الاستخدام في تصنيع الإلكترونيات في حين أن سرعته ليست عالية جدا، سرعة الفعلية 8850 CPH.قادرة على التعامل مع مكونات 0201 بدقة ملحوظة و قد اجتازت اختبارات CPK الصارمة.
تصميمه المدمج يناسب بشكل مثالي في النماذج الأولية وإعدادات الإنتاج الصغيرة والمتوسطة.
والذي هو واحد من أكثر الجهازات الصغيرة تقدماً في السوق
CHM-551 SMT اختيار ووضع آلة (مع تغيير فوهة التلقائي) مناسبة للنموذج الأول بدقة عالية وحل اقتصادي لتجميع SMT.
CHM-551 فيديو عمل على يوتيوب:
(تصفيق) (تصفيق)
حزمة الطائرة 551 جاهزة للشحن إلى جنوب أفريقيا
https://www.youtube.com/watch?v=KBGGZVmYOzY
تحميل كتالوج CHM-551:تشارم هاي CHM-551.pdf
خصائص الجهاز
1.اختبار CPK الدعم
2. تغيير الفوهة التلقائي (13 مجموعة مكتبة الفوهة)
3.التعويض الحراري
4نقل آلي
5السرعة المثلى:11500CPH IPC9850:8850CPH
6. ....
لمزيد من ميزات الجهاز، يرجى استشارة مدير الحساب لدينا
CHM-551 قائمة الأجزاء
| البند | كمية | البند | كمية |
| آلة التقط والوضع | 1 | الزنجبيل | 1 |
| فوهات | 8 | المفتاح الداخلي للهكساجون | 1 |
| صندوق الأدوات | 1 | زيت التشحيم | 1 |
| بطاقة الضمان | 1 | مرشح | 4 |
| دليل المستخدم | 1 | وصلة سريعة | 1 |
| تقرير الاختبار | 1 | لوحة الماوس | 1 |
| فرشاة | 1 | كابل الطاقة | 1 |
| مواصفات CHM-551 | |
| الأبعاد | 1050mm(L) x1050mm(W) x 1360mm(H) / 885mm |
| الوزن | 260kg و 310kg |
| إمدادات الطاقة | AC220V (50Hz،مرحلة واحدة) 1.5kw |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ |
| كمية رأس التركيب | 4 رؤوس |
| سرعة التثبيت | 11500CPH (المثلى) ؛IPC9850: 8850cph |
| الدقة المتزايدة | (XY) ± 0.05mm؛CPK≥1.0 |
| ارتفاع المكون | 12ملم |
| نوع المكون | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 350mm ((L) x270mm ((W) (المعيار) ؛ 600mm ((L) x350mm ((W) (اختياري) |

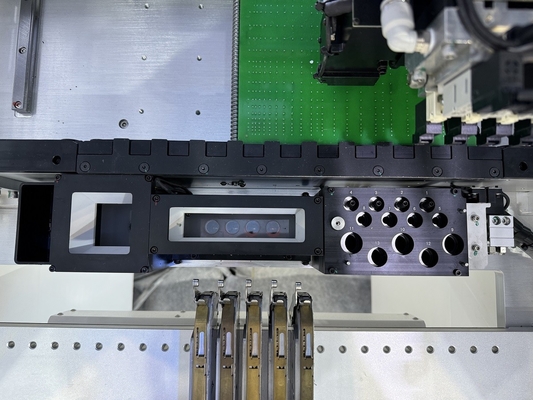

| تغيير الفوهة | تغيير الفوهة التلقائي(مكتبة فوهة 13 فتحة) |
| نظام التحكم | جهاز كمبيوتر صناعي مدمج (ويندوز 7) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة |
محور X&Y مدفوع بمحركات الخدمة اعتماد تسريع وتباطؤ مرن على المنحنى S |

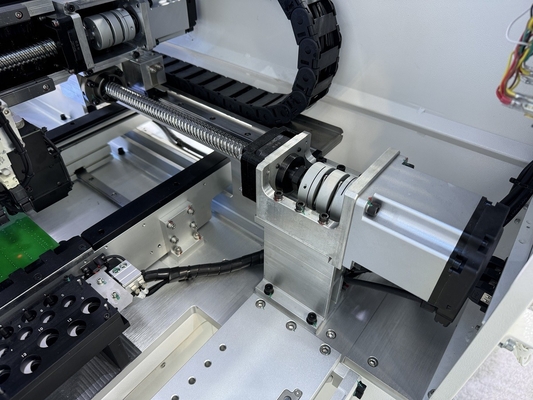

| نظام النقل | المسمار الكروي + الدليل الخطي |

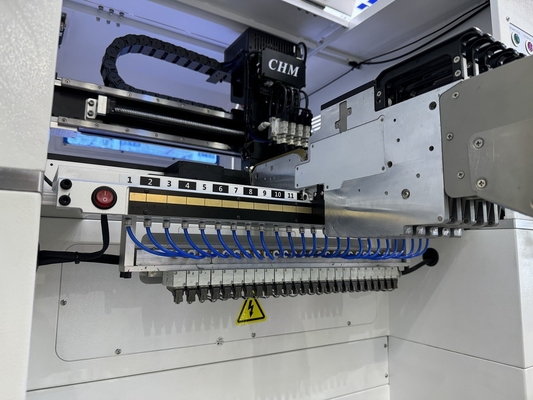

| نظام التغذية | 50 ياماها 8 ملم القياسية الروائية / الكهربائية طعام كومة (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا تصوير فورية x4 (حجم المكونات: 14mm × 14mm) ؛ IC camerax1 (حجم المكونات المطبق: 25mm × 25mm) علامة كاميراكس2 |
أبرز:
1. التغيير المفجعة التلقائية، أنت لا تحتاج إلى تغيير الفوهة يدويا، مريحة جدا!
2نظام كاميرات رؤية قوية، كاميرات محدثة بدقة أعلى، IC placecd أكثر دقة، ومكونات أقل 0201.
3. مع ناقل أوتوماتيكي للوحات الورقية، بنيت خط إنتاج SMT صغير، حر يديك!
4. التكوين العالي مع البرمجيات الذكية، عمر أطول، تشارم هاي توفر جزء ميكانيكي أقوى.
الميزات الرئيسية:
أربعة رؤوس، 50 كومة تغذية، محرك الخدمة، ناقل أوتوماتيكي للوحات الورقية، خرطوشة كرة،
التعويض الحراري، تغيير الفوهة التلقائي من 19 فتحة، 0201، اختبار CPK تم اجتيازه...
تركيب IC مع النتيجة المثالية، دعم أقصى 25x25mm حجم IC، الصغر الطول تركيب مثالي.
جانب واحد مجهز بـ 25 فتحة تغذية، كلا الجانبين مجتمعين يحتويان على 50 قطعة.
دعم أجهزة تغذية ياماها (كلا من أجهزة تغذية الكهربائية والأجهزة الغذائية الهوائية:
مستقرة جداً بدقة عالية، أفضل نموذج 4 رؤوس في الصين.
(شارم هاي) ، أعلى علامة تجارية (شينسي)
أوصي بخط إنتاج SMT:
الخط1:
3040 طابعة معجون اللحام، CHM-551 روبوت SMD لتحديد المواقع، T961 فرن إعادة التدفق
الخط2:
الرجاء ملاحظة:
آلة الاختيار والموضع جاهزة مع كل الملحقات المدرجة في الحزمة، آلة جاهزة للاستخدام!
الشيء الوحيد الذي تحتاج إلى إعداد هو ضاغط الهواء الخارجي (إمداد الهواء للأطعمة الهوائية).
من فضلك اشتري هذه الآلة بثقة
استمتع مع آلة الاختيار والوضع!
