تفاصيل المنتج:
|
| Heads: | 10 heads (with 37pcs nozzle auto-change position) | PCB size: | 600mm(L)×400mm(W) (standard); 1200mm(L)×400mm(W) (optional) |
|---|---|---|---|
| Mounting speed: | 42000cph (optimal) | الطاعم: | دعم 100 قطعة مغذ كهربائي NXT |
| Component: | 01005, 0201,0402,-5050, SOP, QFN,BGA... | Maximum component height: | 12mm |
| Camera: | IC camera: 1pcs (36X36mm); Flying camera: 10pcs (16X16mm); MARK camera: 2pcs | PCB delivery: | 3 pieces auto delivery with rails, width can be adjusted by software |
| Dimension: | 1600 (L) * 1688 (W) * 1560 (H) mm | إمدادات الطاقة: | AC380V (50Hz ، ثلاث مراحل) 4.5kw |
| Feeder type: | Fuji NXT electric feeder | Mounting Accuracy: | (XY)±0.035mm; CPK≥1.0 |
| PCB thickness: | 0.6-3.5mm | Gross weight: | 2256kg |
| Package size: | 172X180X179 cm | ||
| إبراز: | آلة تصنيع SMD PCB,آلة تصنيع PCB عالية السرعة,الالكترونيات إنتاج PCB تصنيع آلة,High Speed PCB Manufacturing Machine,Electronics Production PCB Manufacturing Machine |
||

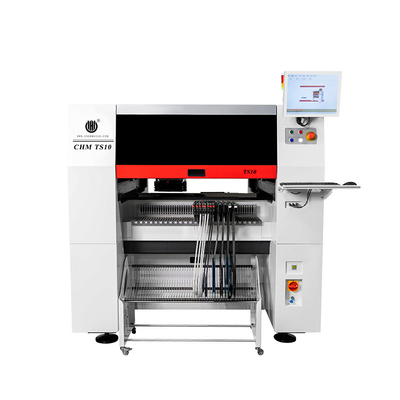

متقدمة TS10 عالية السرعة SMT آلة الاختيار والوضع التلقائية بالكامل مع 100 فتحة تغذية
لخط إنتاج SMT الكبير، خط تجميع PCB، تصنيع PCBA،01005 مدعومةCPK≥1.0
مقدمة
TS10 عشرة رؤوس عالية الدقة، عالية السرعة عامة عالمية الاختيار ووضع آلة
1السرعة المثلى:42000CPH(في أفضل شروط شركتنا)
2دقة التثبيت: ((xy) + 0.03mmCPK> 1.0
3المكونات نطاق التثبيت: حجم بوصة01005- 36mmX36mm ومكونات أكبر
4اختياري: مسح الضوء الأزرق، تركيب العدسة، إنتاج تركيب PCB بطول 1.2m
انقر هنا لتنزيل كتالوج TS10: TS10 - الكتالوج.pdf
مواصفات تشارم هاي TS10:
| الأبعاد | 1600mm ((L) × 1688mm ((W) × 1560mm ((H) |
| الوزن | 1930 كجم |
| إمدادات الطاقة | AC380V (50Hz ، ثلاث مراحل) ، 4.5kW |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ مدمجة |
| كمية رأس التركيب | 10 رؤوس |
| سرعة التثبيت | 43000سعرة في الساعة (المثلى) |
| الدقة المتزايدة | (XY) ± 0.03mmCPK≥1.0 |
| ارتفاع المكون | ≤ 12 ملم |
| نوع المكون | 01005/0201/0402/06035050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| مجموعة المكونات | مقاس بوصة 0201 إلى 36mm * 36mm، وتركيب مكونات أكبر. |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 600mm ((L) × 400mm ((W) (المعيار) ؛ 1200mm ((L) × 400mm ((W) (اختياري) |
| نقل الـ PCB | ناقل أوتوماتيكي ثلاثي القسمات ، دعم PCB |
| تغيير الفوهة | تغيير الفوهة التلقائي(مكتبة فوهة 37 حفرة) |
| نظام التحكم | جهاز كمبيوتر صناعي مدمج (ويندوز 7) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة | محور X&Y مدفوع بواسطةمحركات A6 من Panasonic (محور Y بواسطة محركين)· اعتماد تسريع وتباطؤ مرن على المنحنى S |
| نظام النقل | محور X&Y تعتمد THK المسمار كرة الأرض و THK دليل خطي صامت(محور Y مع مسامير مزدوجة) |
| نظام التغذية | 100 NXT8 مليمترات من مجموعات التغذية القياسية (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا الطيران × 10 (حجم المكونات: 16mm × 16mm) ؛ كاميرا IC × 1 (حجم المكونات: 36mm × 36mm) ؛ لديه وظيفة خياطة الصورة كاميرا العلامة × 2 |
أبرز:
1دعم الكشف عن CPKالمكون 01005
2محور Y يتبنىمحرك خدمة مزدوجنظام التحكم
3نظام تصحيح التكافؤ الحراري التلقائي
4مضخة الفراغ المدمجة + هيكل الصمام الكهربائي
5.تغيير الفوهة التلقائي(37 مجموعة مكتبة فوهة)
6جهاز دعم PCB
7. كاميرا علامة مزدوجة، جيدة لPCB أكبر
8..
لمزيد من ميزات الجهاز، يرجى استشارة مدير الحساب لدينا

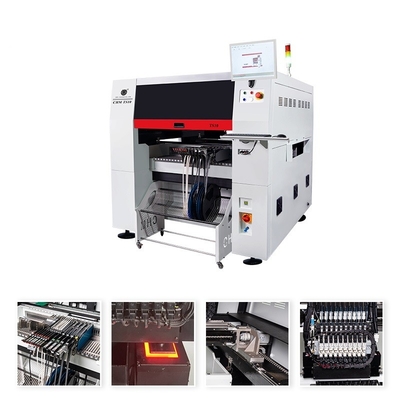

أبرز ما في TS10:
1/محور Y يعتمد نظام تحكم مزدوج
محور الـ Y يتبنى محرك إدارة مزدوج من Panasonic A6، وخرطوم الأرض من THK، ومرشد خطي صامت
2/دعم الكشف عن CPK
ضمان استقرار قدرات العملية وضمانها
3/تعريف المكونات ذات الحجم الكبير(سهل التقاط وتحديد وتثبيت بدقة) عندما تتجاوز منطقة التعرف على الكاميرا LCD ، يتم دعم التعرف على التجزئة وتشكيل صورة كاملة للجهاز تلقائيًا
4/ANC (تغيير الفوهة التلقائي)
توزيع الفوهة التلقائي واستبدال الفوهة التلقائي5/نظام تصحيح التعويض الحراري التلقائي.

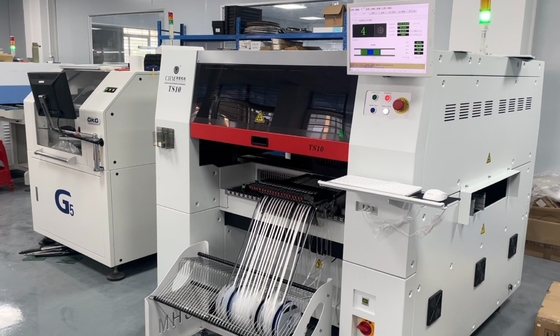

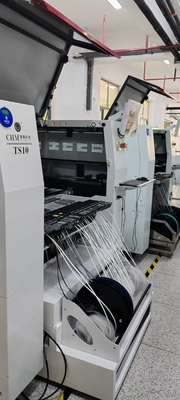

TS10 صورة حقيقية في مصنعنا100 فتحة تغذية (العمل مع Fuji NXT المغذية الكهربائية):
موقع العملاء:
العينات:
التوريد المباشر من المصنع:
الخدمة والضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع غيار للآلات، التوريد المباشر من المصنع مع الضمان.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
نحن نقدم خدمة ما بعد البيعكل آلة تم اختبارها بنسبة 100% جيداً قبل إرسالها
