تفاصيل المنتج:
|
| ماكس حجم ثنائي الفينيل متعدد الكلور: | 350mm(L)x270mm(W) (Standard); 350 مم (طول) × 270 مم (عرض) (قياسي)؛ 600mm(L)x350mm(W | الطاعم: | 50 قطعة مغذيات ياماها (مغذي هوائي وكهربائي) |
|---|---|---|---|
| نظام تشغيل: | Windows (يأتي مع جهاز كمبيوتر ولوحة مفاتيح وماوس) | المعايرة الإيمانية: | معايرة تلقائية لنقطة مارك |
| ارتفاع المكون: | 12ملم | سرعة التثبيت: | 11500CPH(optimal); 11500CPH (الأمثل)؛ IPC9850:8850cph IPC9850:8850cph |
| الوزن الصافي: | 310 كجم | فوهة: | مغير فوهة أوتوماتيكي مع مكتبة فوهة 13 قطعة |
| البعد: | 1050 مم (طول) × 1050 مم (عرض) × 1360 مم (ارتفاع) | دقة التركيب: | (XY) ±0.06 مم CPK≥1.0 |
تشارم هاي CHM-551 عالية التكوين صغيرة، عالية الدقة أربعة رؤوس اختيار ووضع آلة
جيد لإنتاج دفعات صغيرة مع استقرار عال.
فتح مستقبل تصنيع الإلكترونيات مع CHM-551، وهو مضغوطة، عالية الدقة 4 رؤوس SMT الاختيار والمكان آلة مصممة لإنتاج دفعات صغيرة إلى متوسطة.هذا الحل المتطور يوفر دقة استثنائية، دعم مكونات صغيرة مثل 0201، QFN، BGA، وأكثر، مما يجعلها الخيار النهائي للبحث والتطوير، النموذج الأولي، وتجميع PCB فعالة من حيث التكلفة.
لماذا تختار CHM-551؟
1دقة متفوقة: تحقيق وضع لا تشوبها شائبة مع نظام المسامير الكرة عالية الدقة وكاميرات الرؤية المتقدمة، مما يضمن محاذاة IC المثالية والامتثال CPK≥1.0 لتحقيق نتائج موثوقة.
2أداء عالي السرعة: تعزيز الإنتاجية مع سرعة مثالية تبلغ 11500 CPH (IPC9850: 8,850 CPH) ، مثالية للجولات الصغيرة دون التضحية بالجودة.
3الأتمتة الذكية: تتميز بتغيير الفوهة التلقائي (مكتبة 13 مجموعة) ، والتعويض الحراري، ومحمول أوتوماتيكي لـ PCB لتبسيط سير العمل وتحرير وقت ثمين.
4. مضغوطة ومتعددة الاستخدامات: خيارات سطح المكتب أو القاعدة العمودية التي توفر المساحة تناسب بشكل سلس في أي مساحة عمل ، تدعم أقراص PCB تصل إلى 400 × 300 مم و 50 تغذية ياماها (نيوماتيكية / كهربائية).
5ابتكارات فعالة من حيث التكلفة: بأسعار معقولة دون المساس بالجودة ، فإن CHM-551 مثالية للشركات الناشئة والمختبرات والشركات التي تهدف إلى توسيع إنتاج SMT بكفاءة.
الخصائص الرئيسية:
1تصميم الرأس الأربعة: يتعامل مع عدة مكونات في وقت واحد لتجميع أسرع.
2القدرة: تتعامل مع أصغر المكونات بسهولة، مثالية للإلكترونيات الحديثة.
3برنامج سهل الاستخدام: واجهة بديهية تبسط التشغيل، لا حاجة إلى مهارات الخبراء.
4بناء قوي: التكوين الراقي يضمن المتانة والأداء على المدى الطويل.
5الدعم العالمي: مدعوم بضمان مدته سنة واحدة، وخدمة مدى الحياة، ودعم تقني مخصص من تشارم هاي.
مثالي لـ:
- نموذج SMT: اجلب تصاميمك بسرعة للحياة بدقة.
-إنتاج الدفعات الصغيرة: فعالة من حيث التكلفة للشركات الناشئة والمصنعين.
- مختبرات البحث والتطوير: مرنة وموثوقة للاختبار والابتكار.
| مواصفات CHM-551 | |
| الأبعاد | 1050mm ((L) x1050mm ((W) x 1360mm ((H) |
| الوزن | 310 كجم |
| إمدادات الطاقة | AC220V (50Hz،مرحلة واحدة) 1.5kw |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ |

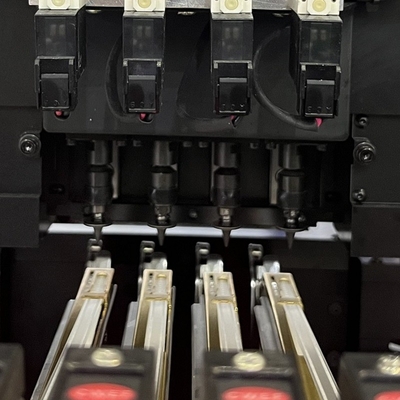

| كمية رأس التركيب | 4 رؤوس |
| سرعة التثبيت | 11500CPH (المثلى) ؛IPC9850: 8850cph |
| الدقة المتزايدة | (XY) ± 0.06mm؛CPK≥1.0 |
| ارتفاع المكون | 12ملم |
| نوع المكون | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 350mm ((L) x270mm ((W) (المعيار) ؛ 600mm ((L) x350mm ((W) (اختياري) |
| تغيير الفوهة | أتغيير البكاسة خارجية(مكتبة فوهة 13 فتحة) |
| نظام التحكم | جهاز كمبيوتر صناعي مدمج (ويندوز 7) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة |
محور X&Y مدفوع بمحركات الخدمة اعتماد تسريع وتباطؤ مرن على المنحنى S |

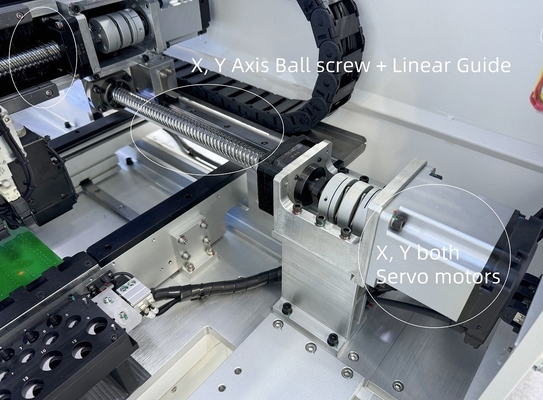

| نظام النقل | المسمار الكروي + الدليل الخطي |
| نظام التغذية | 50 ياماها 8 ملم القياسية الروائية / الكهربائية طعام كومة (مناسبة أيضاً لصندوق IC ومغذية العصا) |

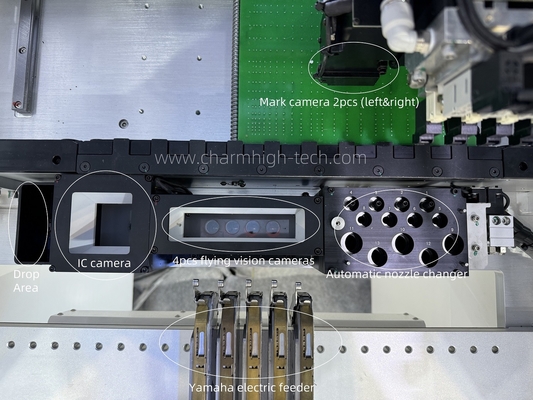

| نظام الرؤية | كاميرا تصوير فورية x4 (حجم المكونات: 14mm × 14mm) ؛ IC camerax1 (حجم المكونات المطبق: 25mm × 25mm) علامة كاميراكس2 |

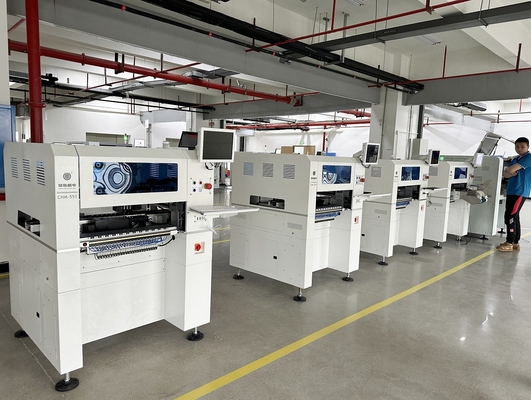

صور حقيقية 100%:
لديها نسخة سطح المكتب والنسخة الرأسية نوعين، فإنه يمكن أن تفعل خط إنتاج SMT التلقائي بالكامل:
عينة PCB من قبل العميل:

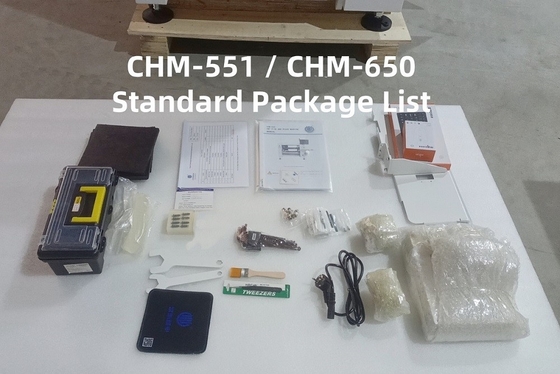

CHM-551 قائمة الأجزاء
| البند | كمية | البند | كمية |
| آلة التقط والوضع | 1 | الزنجبيل | 1 |
| فوهات | 8 | المفتاح الداخلي للهكساجون | 1 |
| صندوق الأدوات | 1 | زيت التشحيم | 1 |
| بطاقة الضمان | 1 | مرشح | 4 |
| دليل المستخدم | 1 | وصلة سريعة | 1 |
| تقرير الاختبار | 1 | لوحة الماوس | 1 |
| فرشاة | 1 | كابل الطاقة | 1 |
الرجاء ملاحظة:
آلة الاختيار والموضع جاهزة مع كل الملحقات المدرجة في الحزمة، آلة جاهزة للاستخدام!
الشيء الوحيد الذي تحتاج إلى إعداد هو ضاغط الهواء الخارجي (إمداد الهواء للأطعمة الهوائية).
من فضلك اشتري هذه الآلة بثقة
استمتع مع آلة الاختيار والوضع!
