تفاصيل المنتج:
|
| رؤساء: | 6pcs (مع وضع تغيير أوتوي فوهة 19pcs) | حجم ثنائي الفينيل متعدد الكلور: | 350mm (L) * 300mm (W) |
|---|---|---|---|
| السرعة: | 27800 cph (أفضل حالة تحت شركتنا) | الطاعم: | دعم 50pcs NXT Electric Feeder |
| عنصر: | 01005 ، 0201،0402 ، -5050 ، SOP ، QFN ، BGA إلى 36*36 مم مكونات أكبر | أقصى ارتفاع للمكون: | 12ملم |
| آلة تصوير: | كاميرا IC: 1pcs (36x36mm) ؛ كاميرا الطائرة: 6pcs (16x16mm) ؛ علامة الكاميرا: 2pcs | تسليم ثنائي الفينيل متعدد الكلور: | 3 قطع تسليم تلقائي مع القضبان، يمكن تعديل العرض عن طريق البرنامج |
| البعد: | 890mm (L) x1450mm (W) x1500mm (H) | إمدادات الطاقة: | تيار متردد 220 فولت (50 هرتز، مرحلة واحدة) |
| نوع المغذي: | وحدة التغذية الكهربائية فوجي NXT | المحرك: | محرك سيرفو باناسونيك |
| سمك اللوحة: | 0.6-3.5 ملم | الوزن الصافي: | 900 كجم |
لطيف ولكن قوي!

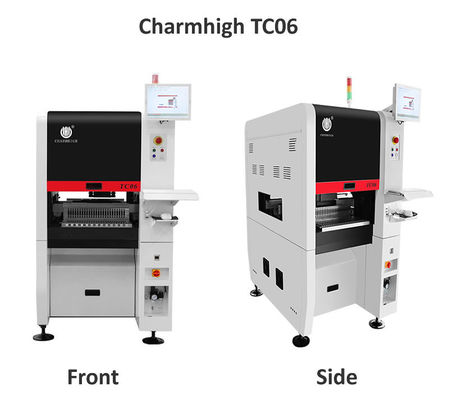

TC06 آلة SMT ضيقة ذات 6 رؤوس عالية السرعة مع منصة حديدية صب متكاملة
وحدة SMT الاختيار ووضع آلة6 رؤوس 50 أجهزة تغذية، دعم 01005 CPK> 1.0
عرض 89 سم، مناسبة لمعظم أبواب المكاتب والمصاعد!
آلة تصنيع أقراص PCB، خط تجميع أقراص PCB كامل التلقائي، العلامة التجارية الكبرى في تشينسي Charmhigh
1رقم الطراز: TC06
2العلامة التجارية:
3التكوين الرئيسي:أوتوماتيكي كامل في خط + توصيل أوتوماتيكي لـ PCB + 6 رؤوس 50 طعام +(xy) + 30μm،CPK>1.0 + محور X&Y مدفوع بمحرك خدمة Panasonic + مبدل فوهات تلقائي + 9 كاميرات + خرطوشة أرضية ومرشدات خطية +التعويض الحراري + السرعة المثلى: 27800CPH

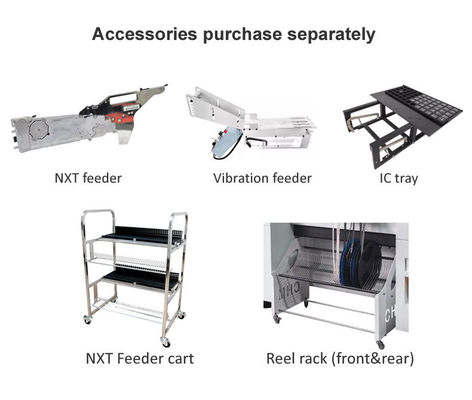

4. المغذية: Fuji Electric المغذية (تشتري بشكل منفصل)
5مساحة PCB:350mm ((L) * 300mm ((W)
6. يأتي مع الكمبيوتر والمفاتيح والفأرة مع نظام ويندوز
7المكون: 01005/ 0201/ 0402 / 0603-5050/ الديود/ الثلاثي/ SOP/ QFP/ QFN/ BGA/ LED...
8البعد: 890 (L) * 1450 (W) * 1500 (H) مم، AC220V (50hz ، مرحلة واحدة) ؛ الوزن الصافي: 900kg
9وقت التنفيذ: 5-7 أيام عمل
10التسليم: عن طريق البحر / التقاط من مصنعنا مباشرة / إرسالها إلى مستودع الصين
11طريقة الدفع: التحويلات النقدية (T/T)
12التعبئة: علبة من الخشب المزدوج
أبرز:
1دعم اختبار CPK
2يدعم IC Pin Recognition
3التعويض الحراري التلقائي
4تغيير الفوهة التلقائي
5. تصميم ضيق عرضه 89 سم
6دعم 01005، السرعة القصوى 27800CPH
قناة (تشارم هاي) على موقع (يوتيوب): https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 فيديو عمل، تركيب 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
TC06+Yamaha YS12 تعمل معاً: (بالتالي، (بوبي)
معايير Charmhigh TC06:
| الأبعاد |
890mm ((L) x1450mm ((W) x1500mm ((H)
|
| الوزن | 900 كجم |
| إمدادات الطاقة | AC220V (50Hz، مرحلة واحدة) ، 3kW |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ مدمجة |
| كمية رأس التركيب | 6 |
| سرعة التثبيت | 27800س / ساعة (المثلى) |
| الدقة المتزايدة | (xy) + 30μm، CPK≥1.0 |
| ارتفاع المكون | ≤ 12 ملم |
|
نوع المكون مجموعة المكونات |
-استبعاد المقاوم المكثف، ثنائي الألومنيوم الأسطواني -حجم بوصة01005 إلى 36*36ملم، ومكونات أكبر تركيب |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 350mm ((L) × 300mm ((W) |
| نقل الـ PCB | جهاز نقل تلقائي من ثلاثة قطاعات ، جهاز دعم PCB |
| تغيير الفوهة | تغيير الفوهة التلقائي (مكتبة الفوهة ذات الثقوب 19) |
| نظام التحكم | كمبيوتر صناعي مدمج (نظام ويندوز) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة |
محور X&Y مدفوع بواسطةالمحركات الخدمية من باناسونيك |
| نظام النقل | مسامير الترس + أدلة خطية |
| نظام التغذية | 50 NXT 8mm طعام عادي أكوام (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا الطيران × 6 (حجم المكونات: 16mmx16mm) كاميرا IC x 1 (حجم المكونات المطبق: 36mmx36mm) علامة الكاميرا x 2 |
قائمة أجزاء:
| البند | كمية | البند | كمية |
| TC06 آلة التقط والوضع | 1 | زيت التشحيم | 1 |
| فوهات | 8 | مرشح | 4 |
| صندوق الأدوات | 1 | وصلة سريعة | 1 |
| بطاقة الضمان | 1 | لوحة الماوس | 2 |
| دليل المستخدم | 1 | كابل الطاقة | 2 |
| تقرير الاختبار | 1 | لوحة المفاتيح | 1 |
| فرشاة | 1 | لوحة الماوس | 1 |
| الزنجبيل | 1 | شاشة LCD | 1 |
تشارم هاي TC06، 6 رؤوس 50 المغذية:
هذه الآلة صغيرة ورائعة و قوية بشكل لا يصدق
مزايا TC06:
- دعم CPK هو مفتاح مهم لاختيار آلة الاختيار والوضع ، مما يجعل عملية إنتاج SMT أكثر استقراراً.
-ANC: تغيير الفوهة التلقائي ، يمكن تخصيص الفوهات تلقائيًا وفقًا للمكونات ، مما يجعل إنتاج SMT أكثر ذكاءً وكفاءة.
-رأس تركيب عالمي عالي الدقة: يمكن لآلة واحدة تلبية احتياجات تركيب مختلف المكونات مع استقرار عال
بنية قاعدة حديدية صب، آلة الاختيار والوضع تعمل بسلاسة بسرعة عالية، أفضل من الرخام.
- محور X&Y مدفوع بواسطة محرك Panasonic يضمن الاستقرار على المدى الطويل ودقة الآلة.
تشارم هاي TC06: اكتشاف CPK اجتاز،TC06:CPK≥1.0دعم 01005نموذج دقة عالية

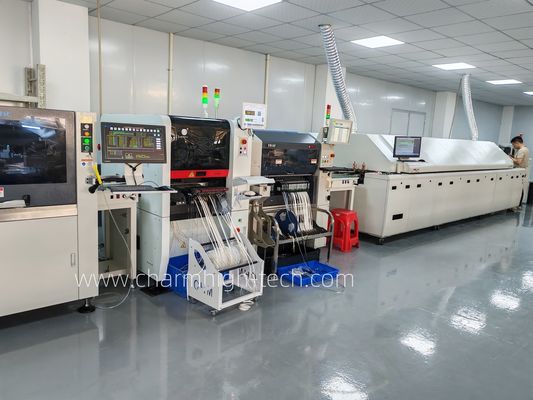

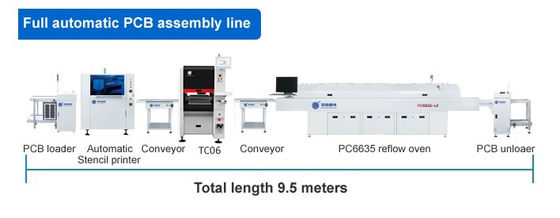

توصية خط إنتاج SMT:
عينات التثبيت:

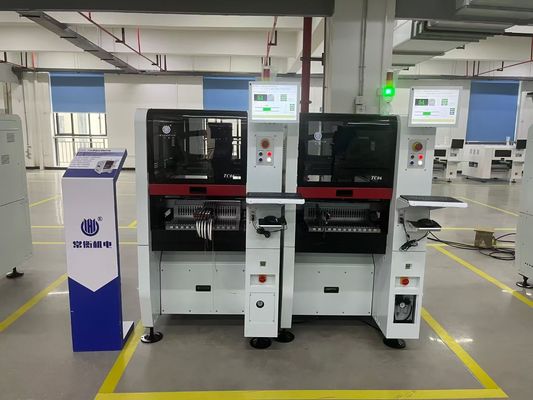

التوريد المباشر من المصنع:
TC06 التعبئة القوية:
الخدمة والضمان:
الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء والخدمة مدى الحياة.
نحن دائما نقدم قطع غيار للآلات، التوريد المباشر من المصنع مع الضمان.
نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفني.
نحن نقدم خدمة ما بعد البيعكل آلة تم اختبارها بنسبة 100% جيداً قبل إرسالها
