تفاصيل المنتج:
|
| طابعة لصق جندى: | طابعة stencil شبه Auto 3250 | اختر مكان محسين: | Charmhigh TC06 (6 رؤوس) |
|---|---|---|---|
| فرن تراجع: | 6 مناطق ، UP6+Down6 | آلات أخرى: | SMT ناقل 60 سم |
CPK >1.0، تدعم 01005، سرعة 27800cph، عرض 890 مم تصميم ضيق تم تصميم آلات Charmhigh TC06 الآلية للالتقاط والوضع SMT لتجميع لوحات الدوائر المطبوعة بسرعة ودقة. بعرض مدمج يبلغ 890 مم، تم تصميمها لتناسب المصاعد القياسية بسهولة. إنها آلة الالتقاط والوضع المثالية للشركات الناشئة. نوصي بها بشدة للتركيب الدقيق. الآلة الكاملة لها فترة ضمان مدتها سنة واحدة من وقت الشراء وخدمة مدى الحياة.أفضل بائع 6 رؤوس TC06 آلة التقاط ووضع إطار حديد الزهر SMT Chip Mounter
آلة SMT Pick and Place عالية الجودة موفرة للمساحة 6 رؤوس TC06
نظرة عامة على المنتج
المواصفات الفنية
الأبعاد
890 مم (طول) × 1450 مم (عرض) × 1500 مم (ارتفاع)
الوزن
900 كجم
مزود الطاقة
تيار متردد 220 فولت (50 هرتز، أحادي الطور)، 3 كيلو واط
مزود الهواء
0.5 ميجا باسكال ~ 0.7 ميجا باسكال
توليد الفراغ
مضخة فراغ مدمجة
كمية رؤوس التركيب
6
سرعة التركيب
27800cph (مثلى)
دقة التركيب
(xy)+30 ميكرومتر، CPK≥1.0
ارتفاع المكون
≤12 مم
نوع المكون ونطاقه
استثناء المقاوم والمكثف، ديود أسطواني، مكثف ألومنيوم، SOT، SOP، QFP، QFN، BGA، إلخ. حجم بوصة من 01005 إلى 36*36 مم، وتركيب مكونات أكبر
سمك لوحة الدوائر المطبوعة
0.6 مم ~ 3.5 مم
حجم لوحة الدوائر المطبوعة
350 مم (طول) × 300 مم (عرض)
نقل لوحة الدوائر المطبوعة
نقل تلقائي بسكة 3 أقسام، جهاز دعم لوحة الدوائر المطبوعة
تغيير الفوهة
تغيير تلقائي للفوهة (مكتبة فوهات بـ 19 فتحة)
نظام التحكم
كمبيوتر صناعي مدمج (نظام ويندوز) مزود بشاشة ولوحة مفاتيح وفأرة
نظام القيادة
محركات سيرفو باناسونيك تقود المحورين X و Y
نظام النقل
براغي تأريض + أدلة خطية
نظام التغذية

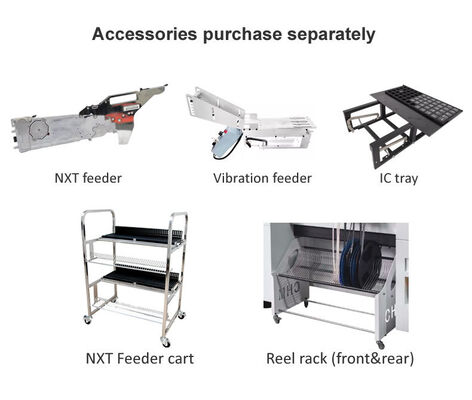

50 مكدس تغذية قياسي NXT 8 مم (مناسب أيضًا لصواني IC ومغذيات العصا)
نظام الرؤية
كاميرا طيران × 6 (حجم المكونات المطبق: 16 مم × 16 مم)؛ كاميرا IC × 1 (حجم المكونات المطبق: 36 مم × 36 مم)؛ كاميرا علامة × 2

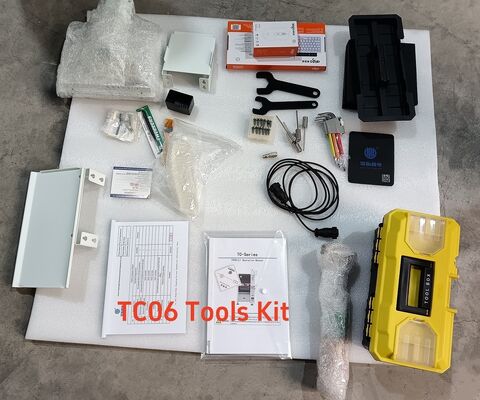

قائمة الأجزاء القياسية
البند
الكمية
البند
الكمية
آلة التقاط ووضع TC06
1
زيت تشحيم
1
فوهات
8
فلتر
4
صندوق أدوات
1
موصل سريع
1
بطاقة الضمان
1
وسادة فأرة
2
دليل المستخدم
1
كابل طاقة
2
تقرير اختبار
1
لوحة مفاتيح
1
فرشاة
1
وسادة فأرة
1
ملقط
1
شاشة LCD
1

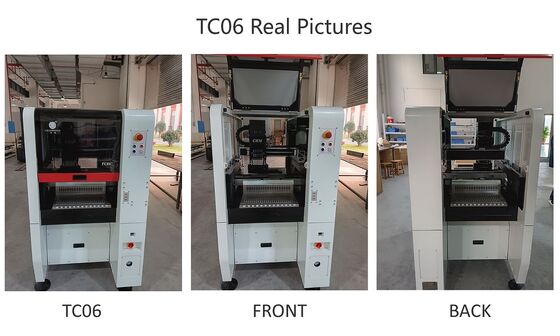

صور المنتج

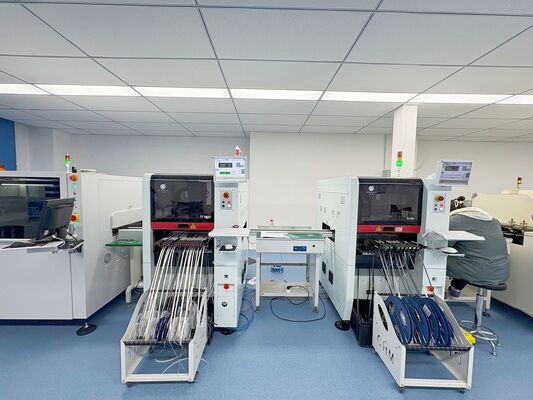

ورشة العملاء
